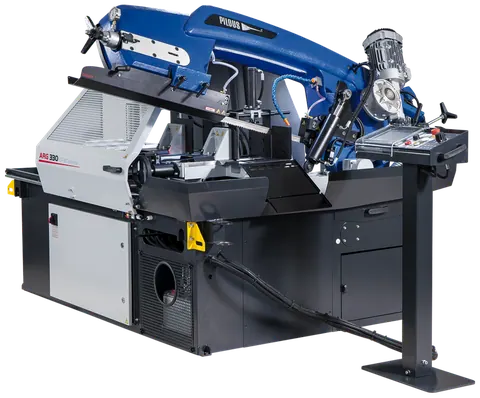

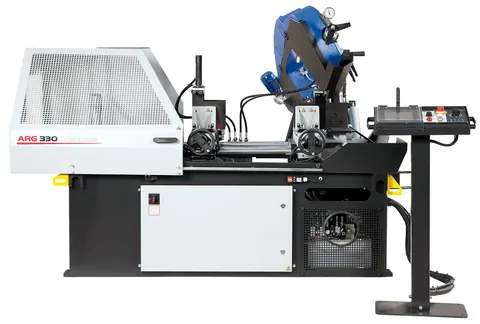

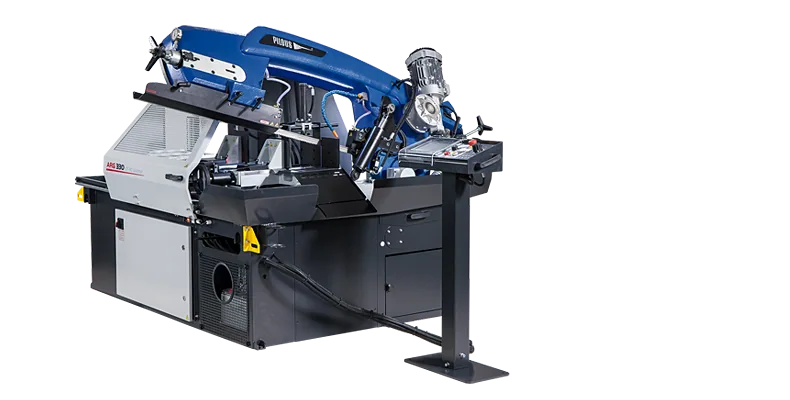

ARG 330 CF-NC fűrész

A PILOUS forradalmian új elképzelése a szalagfűrészgépek új generációjáról. Új egyedi design. A fűrészgép kerete teljes hosszában egy darabból van öntve egy új és egyedi ötvözött üreges szürkeöntvényből. Ez biztosítja az optimális merevséget az egész gépnek és a maximálisan pontos vágást eredményez.

Ez a robusztus szalagfűrészgép alkalmas minden igényes előállító üzem részére mindenféle alapanyag darabolását. A fűrészszalag mérete 34 x 1,1mm, mely biztosítja a pontos vágást a nagy keresztmetszetű tömör anyagok darabolásánál is. Ajánlott szerszámacél, ötvözött acél, rozsdamentes acél és alumínium darabolására.

A gép fel van szerelve nagy teljesítményű ipari hidraulikus egységgel. Egyetlen kapcsoló megnyomására a gép végrehajtja a teljes vágási ciklust - anyag befogása, szorítása, hűtés kezdete, vágás, hűtés megállítás, a keret felemelése az eredeti helyzetbe és a satu kiengedése-.

A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen a nagyobb sorozatok és az erősen ötvözött alapanyagok esetében. Ha átkapcsoljuk kézi üzemmódra minden funkciót külön gombnyomásra végzi el a hidraulika. Hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. Az anyag mozgatása kézi erővel történik. Egyszerű ergonomikus intuitív érintőképernyős kezelőszervek találhatóak a központi vezérlőpulton. A képernyőn látható a keret kívánt emelési magassága, a vágandó anyag keresztmetszete, továbbá azt is lehetővé teszi, hogy figyelemmel kísérjük vágandó munkadarabok beállításait és a gép diagnosztikáját (PLC be- és kimenetek, hiba üzenetek). A vágás során a kijelzőn megjelenik a fűrészszalag sebessége, a fő motor terhelése és az esetleges hibaüzenetek.

Maximális vágási hatékonyságot frekvenciaváltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.

• A gép kerete speciális robusztus maximálisan vibráció elnyelő üreges ötvözet. Szögben vágási lehetőség egy irányba lehetséges maximum maximális precizitással 45 fokig NC üzemmódban is. A gép és a fűrészszalag forog az anyag körül így a fűrészlap nem vág a rakfelületbe amikor a munkadarab be van fogva a satuba.

• A gép alapfelszereltsége a szalagfeszesség mérő, mellyel ellenőrizheti a fűrészszalag feszességét. Ha a fűrészszalag eltörik a készülék automatikusan kikapcsol.

• A gép opcionális felszereltsége a forgácskihordó csigasor, tartály és anyagcsúszda.

• A gép opcionális felszereltsége a direkt elektronikusan hajtott forgácskihordó kefe.

• A gép alapfelszereltsége a munkaterületet megvilágító LED izzósor.

• A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.

• Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.

• A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.

ARG 330 CF-NC automata szalagfűrészgép
* Megrendelés előtt kérje egyénre szabott kondicióinkat az Ön igényei szerint.

Meghajtó motor:                  400 V / 50 Hz / 3 kW

Szivattyú motor:                  400 V / 50 Hz / 0,15 kW

Hidraulika motor:                 400 V / 50 Hz / 0,55 kW

Anyagmozgató motor:          400 V / 50 Hz / 1,3/2 kW

Anyagmozgatás sebbesége:  1,6 / 2,5 / 3 m/min.

Szallagsebesség:                 15 - 90 m/min.

Satu szélessége:                  850 mm

Hidraulika olaj:                    cca 25 l

Hütővíz tartály:                   cca 40 l

Gépméret (min.):                1970 x 2060 x 1600 mm

Gépméret(max.):                1970 x 2060 x 2000 mm

Súly:                                  1450 kg


   Forgácskihordó csigasor

   Egyenletesen távolítja el a forgácsot a munkaterületről. Csökkenti a gép tisztításához
   szükséges időt különösen ha a vágás sorozatban megállás nélkül történik így nagy mennyiségű
   forgácsot tud egyszerűen eltávolítani egy külső tároló edénybe.






    Hidraulikus kötegszorító

   Ha kötegelve kell vágni anyagokat ez a hidraulikus megbízható eszköz biztosítja
   az alapanyagok egyszerű és megbízható le- és összeszorítását és igazodik a vágási ciklusokhoz.





   Anyagcsúszda

   Csatlakozik a géphez a satu mögött és lehetővé teszi, hogy a levágott anyagot
   egy egyszerű csúszdán egy edénybe gyűjtsük vágás közben nagyobb sorozatban.
   A csúszda 2 részből áll és megakadályozza a hűtőfolyadék kiszivárgását a munkaterületről.





   Szalagfeszesség mérő

   Könnyedén le tudjuk olvasni a pontos feszítőerőt és optimális feszességet tudunk
   beállítani ezzel az eszközzel a fűrészlapnak, megkönnyítve a gép használatát és
   növelve a fűrészlapok élettartamát, a vágási pontosságot. Nagyon ajánlott tartozék.





   Olajköd – mikro kenés rendszer

   Nagynyomással finom olajködöt permetez a fűrészlapra. Ez helyettesíti
   hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti víz
   vagy nedvesség vagy nem megoldott az elhasznált folyadék elszállítása, stb.

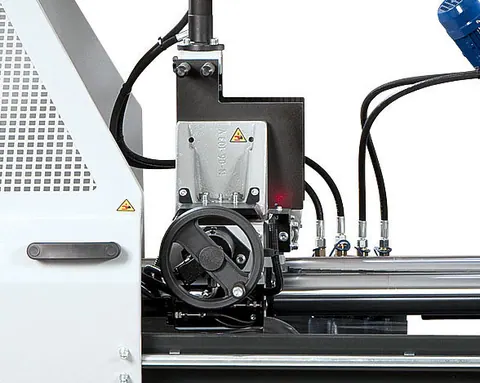

   Hidraulikus satu

   A hidraulikus satut mozgató kemény króm bevonatú rúd lehetővé teszi
   a vágandó anyag hosszú távú pontos mozgatását.

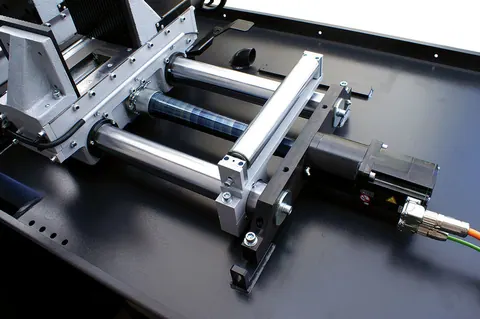

   Szervo

  Nagy teljesítményű Schneider Electric szervomotor és golyósorsó
  biztosítják a nagy sebességet és a maximális pontosságot munkadarabok mozgatásánál.

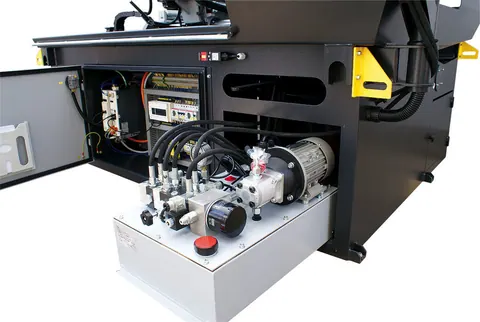

   Hidraulika

  A professzionális hidraulikus egységgel pontosan be lehet állítani a satu nyomást.

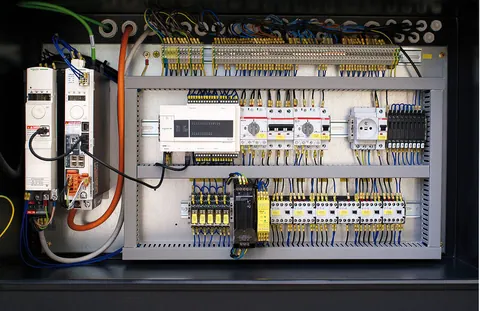

   Elektronika

   Minden elektromos alkatrészt csak jó hírű cégektől a világ vezető gyártóitól
   építünk a gépeinkbe (Schneider Electric, Moeller, ABB ...).






  Vezérlőpult

  Az ergonomikus színes érintőképernyős vezérlőpanel, potenciométerrel folyamatos
  ellenőrzi a fűrészszalag sebességét, a hidraulikus szelep beállítását és az aktuális
  előtolást vágás közben. Biztonsági STOP gombbal, ellenőrző és visszajelző
  műszerekkel van felszerelve.
