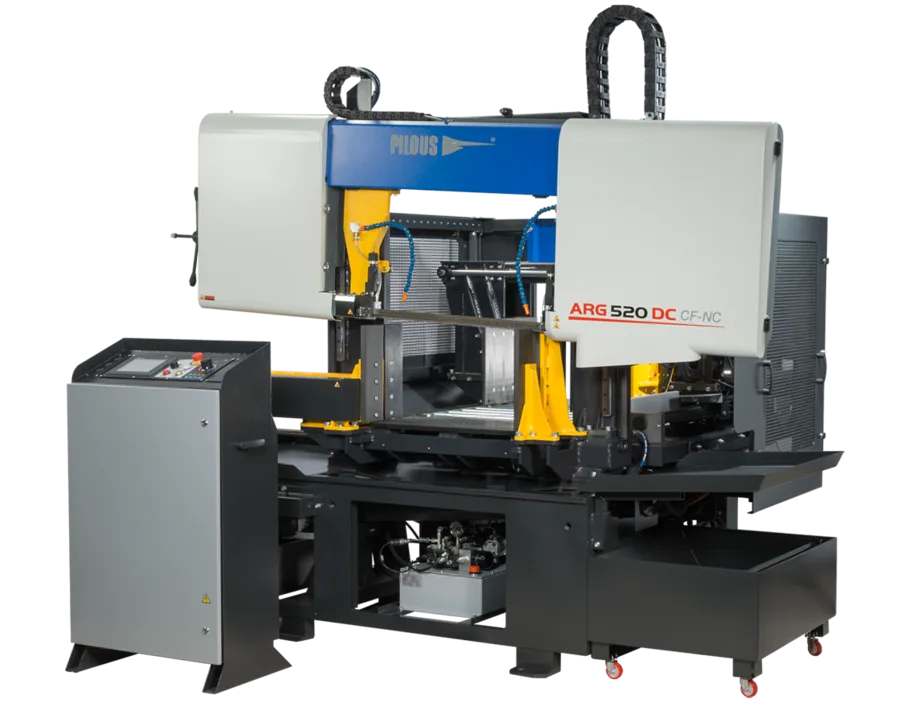

ARG 520 DC CF-NC szalagfűrész

Masszív két oszlopos NC automata szalagfűrészgép, sokoldalú ipari felhasználásra tervezve. Ez a robusztus, kivételesen szilárd szerkezetű szalagfűrészgép hatalmas két oszlopon mozgó kerete révén alkalmas minden üzem részére mindenféle alapanyag non-stop darabolására. A fűrészszalag mérete 41 x 1,3mm, mely biztosítja a pontos vágást a nagy keresztmetszetű tömör anyagok darabolásánál is. Ajánlott szerszámacél, ötvözött acél, rozsdamentes acél és alumínium darabolására. Nagy talapzat és az összességében hatalmas keret biztosítja rendkívüli stabilitását a gépnek, még ha nehezen vágható, nagy munkadarabokat darabolunk akkor is.

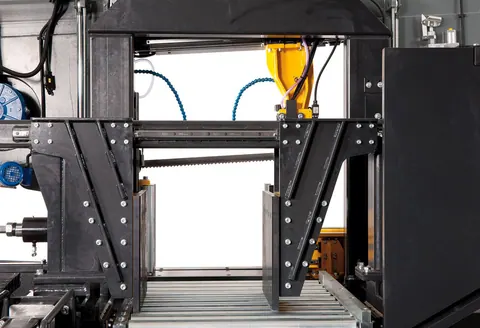

Optimális szorító erő érdekében a munkadarab vágását megkönnyíti teljes löketű dupla satu ami összenyomja az anyagot a vágási pont előtt és mögött.

A gép fel van szerelve nagy teljesítményű ipari hidraulikus egységgel. Egyetlen kapcsoló megnyomására a gép végrehajtja a teljes vágási ciklust - anyag befogása, szorítása, hűtés kezdete, vágás, hűtés megállítás, a keret felemelése az eredeti helyzetbe és a satu kiengedése-.

Központi vezérlőpanel egy nagy színes érintőképernyő (7,5 "), amely biztosítja az egyszerű és intuitív szabályzását minden funkcióját a gépnek. A vezérlő egység lehetővé teszi akár 60 program gyors beállítását, a késztermék hosszúságát és az ismétlések számát. Valamennyi program több nyelven is elérhető, jegyzetekkel lehet ellátni mint pl. a rajz száma, stb. Lehetőséget ad különböző számú és méretű munkadarab egyidejű beprogramozására. A gép vezérelhető teljesen automata, félautomata vagy kézi üzemmódban. A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen a nagyobb sorozatok és az erősen ötvözött alapanyagok esetében. Ha átkapcsoljuk kézi üzemmódra minden funkciót külön gombnyomásra végzi el a hidraulika. Hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. A munkadarab-felfogás, a keret mozgatása, a vágandó anyag beállítása a kívánt pozícióba hidraulikusan és ellenőrizve történik. Maximális vágási hatékonyságot frekvencia váltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.

• A gép kerete speciális robusztus maximálisan vibráció elnyelő üreges ötvözet. Annak érdekében, hogy a maximális merevséget és a maximális vágási pontosságot garantáljuk a gépet úgy terveztük, hogy csak álló vagyis 90 ° -ban legyen képes vágni.

• A gép alapfelszereltsége a szalagfeszesség mérő, mellyel ellenőrizheti a fűrészszalag feszességét. Ha a fűrészszalag eltörik, a készülék automatikusan kikapcsol.

• A gép opcionális felszereltsége a forgácskihordó csigasor, forgácstartály és anyagcsúszda valamint kivehető csepptálca.

• A gép opcionális felszereltsége a direkt elektronikusan hajtott forgácskihordó kefe.

• A gép alapfelszereltsége a munkaterületet megvilágító LED izzósor.

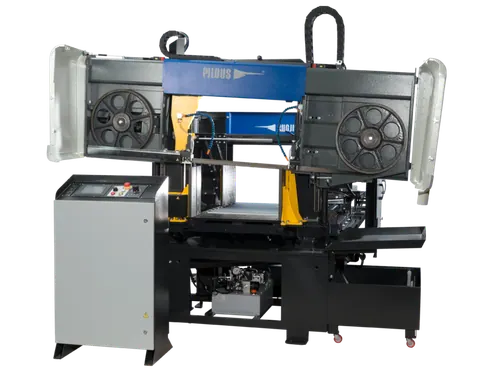

• A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.

• Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.

• A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.

ARG 520 DC CF-NC kétoszlopos automata szalagfűrész
* Megrendelés előtt kérje egyénre szabott kondicióinkat az Ön igényei szerint.

Meghajtó motor:                  400 V / 50 Hz / 4 kW

Szivattyú motor:                  400 V / 50 Hz / 0,12 kW

Hidraulika motor:                 400 V / 50 Hz / 1 kW

Anyagmozgató motor:          400 V / 50 Hz / 4,5 kW

Szallagsebesség:                 15 - 90 m/min.

Satu szélessége:                  870 mm

Hidraulika olaj:                    cca 25 l

Hütővíz tartály:                   cca 40 l

Gépméret (min.):                3200 x 2500 x 3000 mm

Gépméret(max.):                3880 x 2770 x 3630 mm

Súly:                                  3100 kg



  Hidraulikus kötegszorító

  Ha kötegelve kell vágni anyagokat ez a hidraulikus megbízható eszköz biztosítja az
  alapanyagok egyszerű és megbízható le- és összeszorítását és igazodik a vágási ciklusokhoz.







  Fűrészlap nyomás szabályzó

  A hidraulikus vezérlésű automatikus nyomás szabályzó ellenőrzi és ha kell állítja
  az optimális fűrészlap előtolást, mert érzékeli az ellenállást a vágandó anyagról.
  Szignifikánsan csökkenti a szükséges vágási időt és nagyon megnöveli a fűrészlap élettartamát.






    Elektromosan hajtott forgácskihordó kefe

    Az acél forgácskihordó körkefét egy ipari csigahajtóműves elektromotor hajtja így
    könnyebben és hatékonyabban távolítja el a forgácsot a fogárokból.







   Anyagcsúszda

   Csatlakozik a géphez a satu mögött és lehetővé teszi, hogy a levágott anyagot
   egy egyszerű csúszdán egy edénybe gyűjtsük vágás közben nagyobb sorozatban.
   A csúszda 2 részből áll és megakadályozza a hűtőfolyadék kiszivárgását a munkaterületről.






   Forgácskihordó csigasor

   Egyenletesen távolítja el a forgácsot a munkaterületről. Csökkenti a gép tisztításához szükséges
   időt különösen ha a vágás sorozatban megállás nélkül történik így nagy mennyiségű forgácsot
   tud egyszerűen eltávolítani egy külső tároló edénybe.




   Szalagfeszesség mérő

   Könnyedén le tudjuk olvasni a pontos feszítőerőt és optimális feszességet tudunk
   beállítani ezzel az eszközzel a fűrészlapnak, megkönnyítve a gép használatát és
   növelve a fűrészlapok élettartamát, a vágási pontosságot. Nagyon ajánlott tartozék.




   Halogén lámpa

   Biztosítja a jó világítást a munkaterületen, ha a világítás a munkahelyen nem elegendő.







   Olajköd – mikro kenés rendszer

   Nagynyomással finom olajködöt permetez a fűrészlapra. Ez helyettesíti
   hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti víz
   vagy nedvesség vagy nem megoldott az elhasznált folyadék elszállítása, stb.

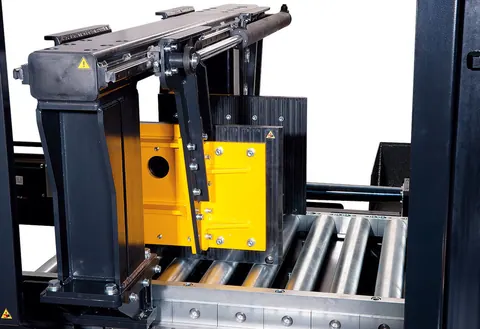

   Hidraulikus satu

   A hidraulikus satut mozgató kemény króm bevonatú rúd lehetővé teszi
   a vágandó anyag hosszú távú pontos mozgatását.

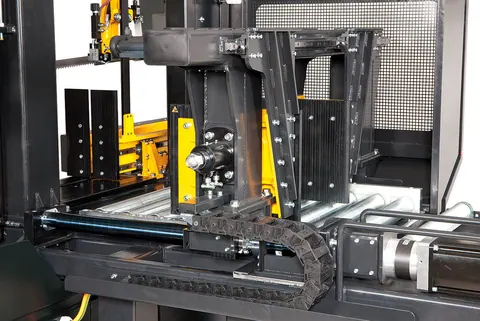

   Szervo

  Nagy teljesítményű Schneider Electric szervomotor és golyósorsó
  biztosítják a nagy sebességet és a maximális pontosságot munkadarabok mozgatásánál.







   Hidraulika

  A professzionális hidraulikus egységgel pontosan be lehet állítani a satu nyomást.










   Elektronika

   Minden elektromos alkatrészt csak jó hírű cégektől a világ vezető gyártóitól
   építünk a gépeinkbe (Schneider Electric, Moeller, ABB ...).






  Vezérlőpult

  Az ergonomikus színes érintőképernyős vezérlőpanel, potenciométerrel folyamatos
  ellenőrzi a fűrészszalag sebességét, a hidraulikus szelep beállítását és az aktuális
  előtolást vágás közben. Biztonsági STOP gombbal, ellenőrző és visszajelző
  műszerekkel van felszerelve.
