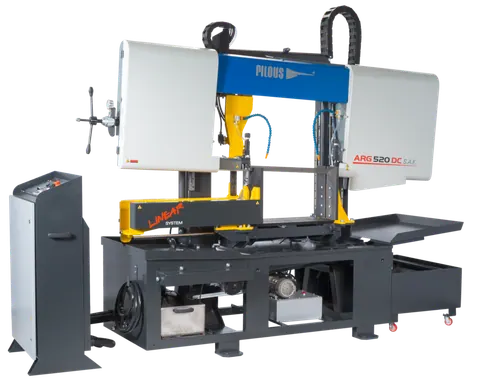

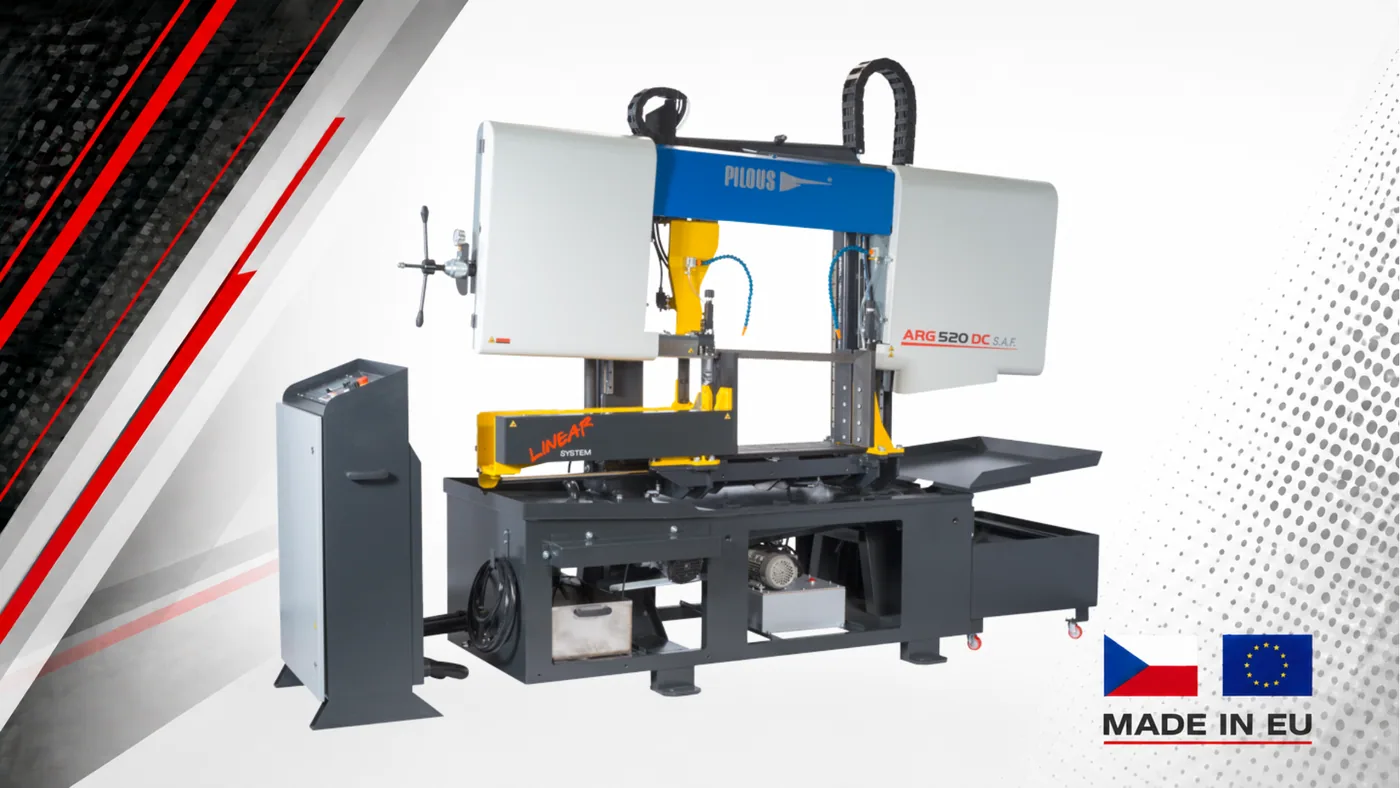

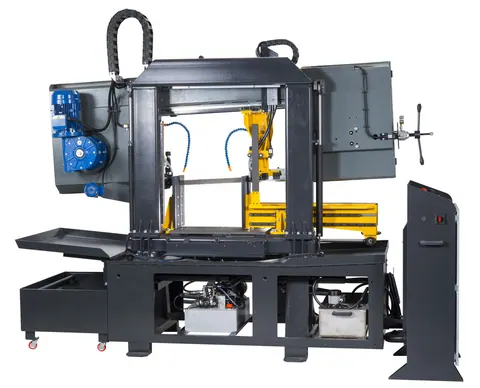

ARG 520 DC S.A.F.

Masszív két oszlopos félautomata szalagfűrészgép, sokoldalú ipari felhasználásra tervezve. Ez a robusztus, kivételesen szilárd szerkezetű szalagfűrészgép hatalmas két oszlopon mozgó kerete révén alkalmas minden üzem részére mindenféle alapanyag non-stop darabolására. A fűrészszalag mérete 41 x 1,3mm, mely biztosítja a pontos vágást a nagy keresztmetszetű tömör anyagok darabolásánál is. Ajánlott szerszámacél, ötvözött acél, rozsdamentes acél és alumínium darabolására. Nagy talapzat és az összességében hatalmas keret biztosítja rendkívüli stabilitását a gépnek, még ha nehezen vágható, nagy munkadarabokat darabolunk akkor is.

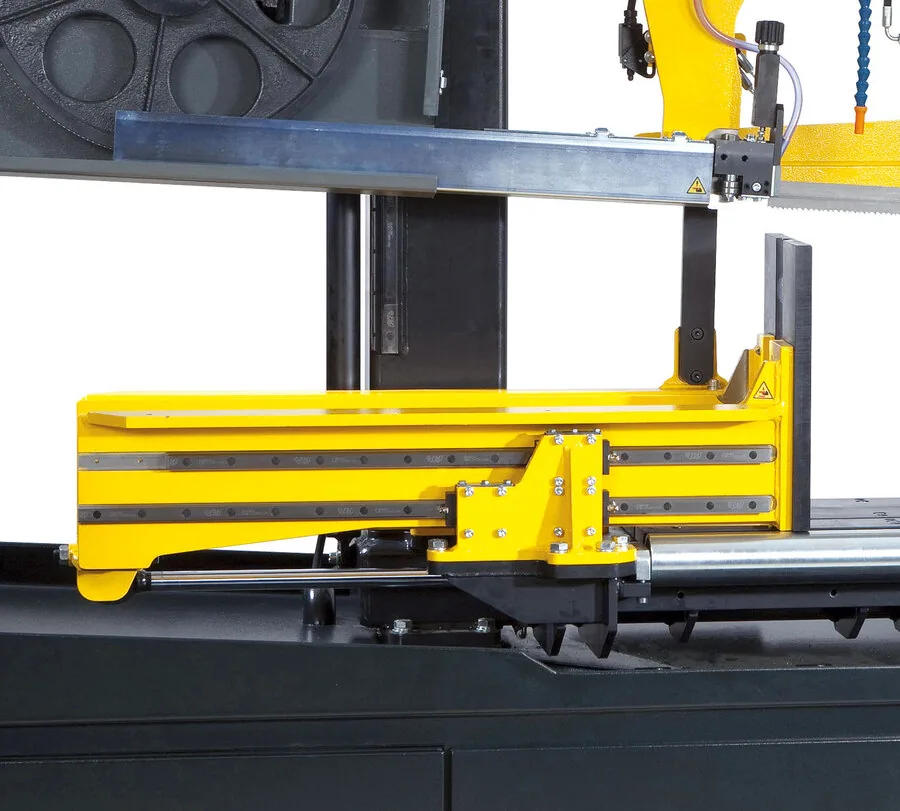

Optimális szorító erő érdekében a munkadarab vágását megkönnyíti teljes löketűn hidraulikus dupla satu ami összenyomja az anyagot a vágási pont előtt és mögött.

A gép fel van szerelve nagy teljesítményű ipari hidraulikus egységgel. Egyetlen kapcsoló megnyomására a gép végrehajtja a teljes vágási ciklust - anyag befogása, szorítása, hűtés kezdete, vágás, hűtés megállítás, a keret felemelése az eredeti helyzetbe és a satu kiengedése-.

A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen a nagyobb sorozatok és az erősen ötvözött alapanyagok esetében. Ha átkapcsoljuk kézi üzemmódra minden funkciót külön gombnyomásra végzi el a hidraulika. Hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. Az anyag mozgatása kézi erővel történik. Egyszerű ergonomikus intuitív érintőképernyős kezelőszervek találhatóak a mozgatható központi vezérlőpulton. A képernyőn látható a keret kívánt emelési magassága, a vágandó anyag keresztmetszete, továbbá azt is lehetővé teszi, hogy figyelemmel kísérjük vágandó munkadarabok beállításait és a gép diagnosztikáját (PLC be- és kimenetek, hiba üzenetek). A vágás során a kijelzőn megjelenik a fűrészszalag sebessége, a fő motor terhelése és az esetleges hibaüzenetek.

Maximális vágási hatékonyságot frekvenciaváltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.

  • A gép kerete speciális robusztus maximálisan vibráció elnyelő üreges ötvözet. Annak érdekében, hogy a maximális merevséget és a maximális vágási pontosságot garantáljuk a gépet úgy terveztük, hogy csak álló vagyis 90 ° -ban legyen képes vágni.

  • A gép alapfelszereltsége a szalagfeszesség mérő, mellyel ellenőrizheti a fűrészszalag feszességét. Ha a fűrészszalag eltörik, a készülék automatikusan kikapcsol.

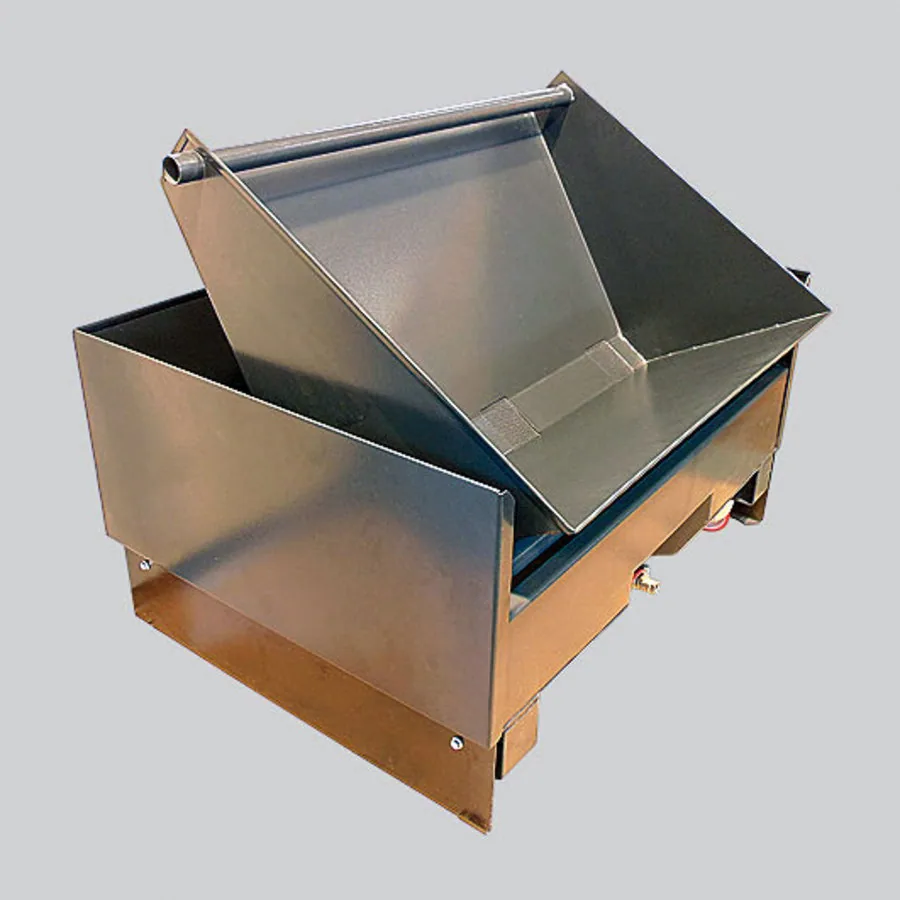

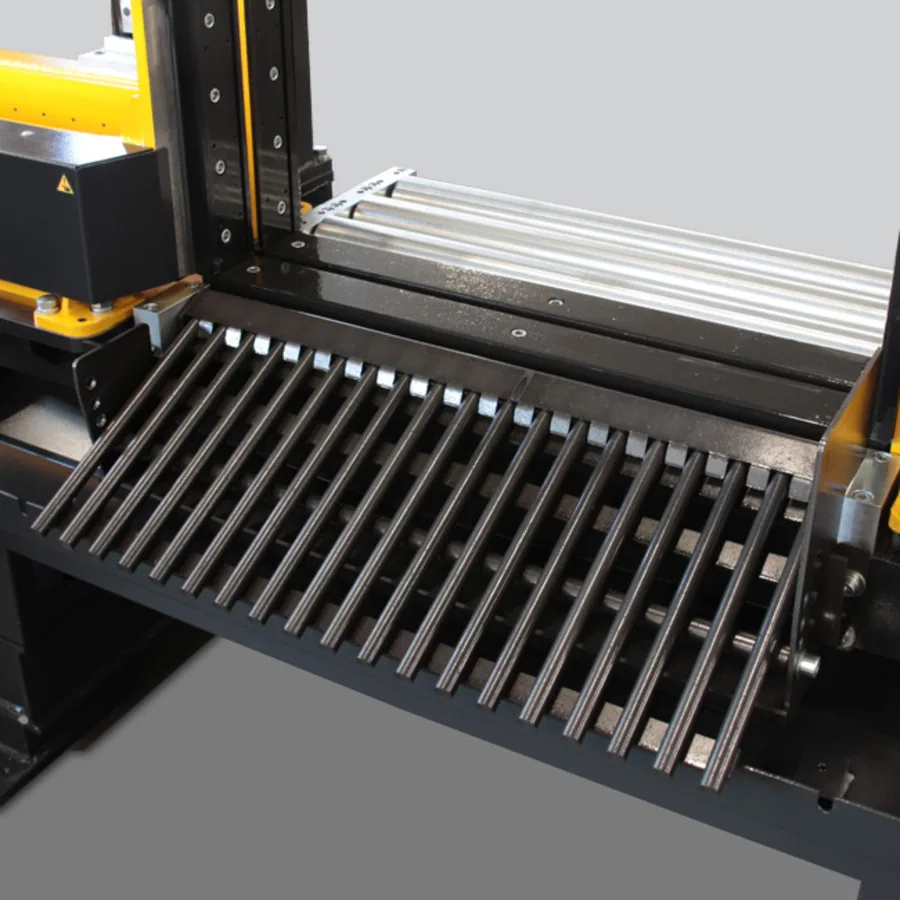

  • A gép alapfelszereltsége a forgácskihordó csigasor, forgácstartály és anyagcsúszda valamint kivehető csepptálca.

  • A gép alapfelszereltsége a direkt elektronikusan hajtott forgácskihordó kefe.

  • A gép alapfelszereltsége a munkaterületet megvilágító LED izzósor.

  • A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.

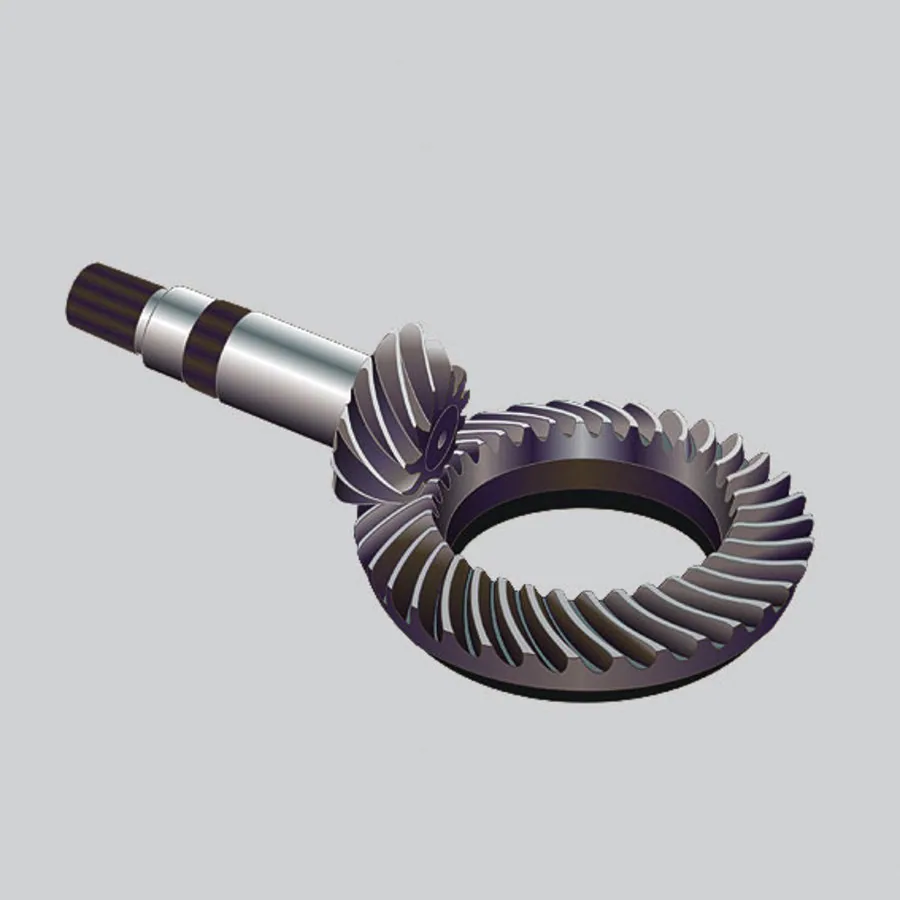

  • Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.

  • A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.






ARG 520 DC S.A.F. kétoszlopos-félautomata fűrész
* Megrendelés előtt kérje egyénre szabott kondicióinkat az Ön igényei szerint.

Meghajtó motor:       400 V / 50 Hz / 4 kW

Szivattyú motor:       400 V / 50 Hz / 0,12 kW

Hidraulika motor:      400 V / 50 Hz / 0,55 kW

Szallagsebesség:     20 - 90 m/min.

Satu szélessége:      850 mm

Hidraulika olaj:        cca 25 l

Hütővíz tartály:         cca 30 l

Gépméret (min.):      2330 x 1020 x 2980 mm

Gépméret(max.):      2600 x 1350 x 3610 mm

Súly:                         1720 kg

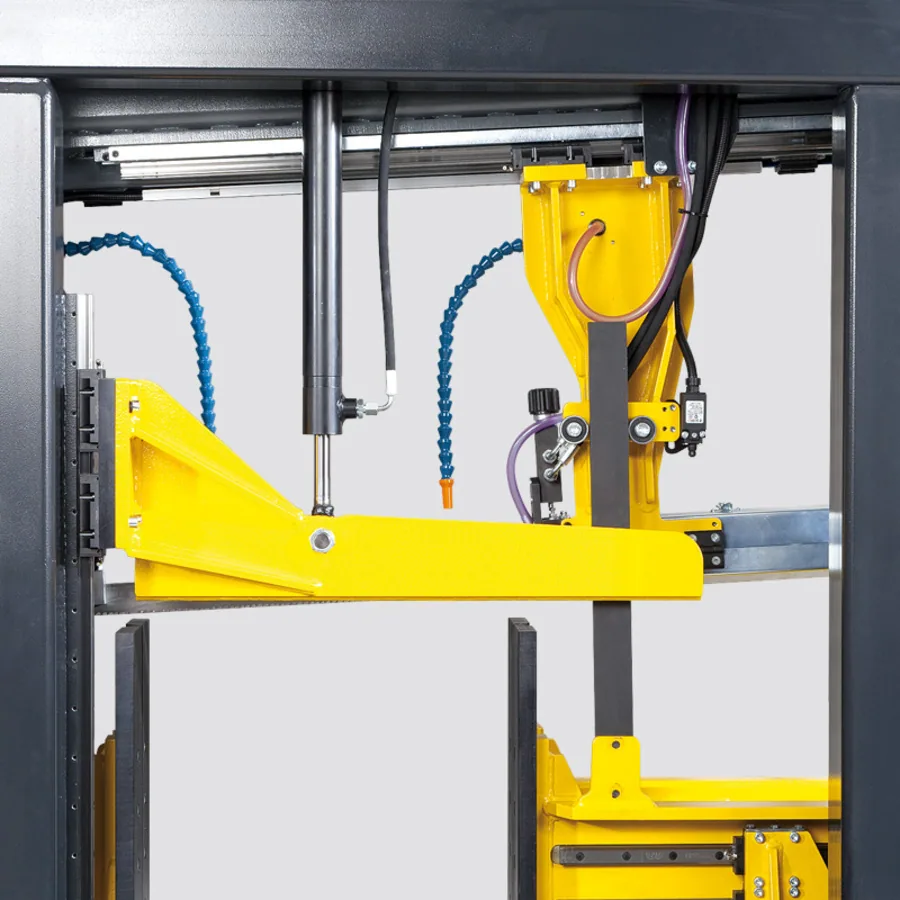

    Hidraulikus kötegszorító

    Ha kötegelve kell vágni anyagokat ez a hidraulikus megbízható eszköz biztosítja az
    alapanyagok egyszerű és megbízható le- és összeszorítását és igazodik a vágási ciklusokhoz.





    Fűrészlap nyomás szabályzó

    A hidraulikus vezérlésű automatikus nyomás szabályzó ellenőrzi és ha kell állítja
    az optimális fűrészlap előtolást, mert érzékeli az ellenállást a vágandó anyagról.
    Szignifikánsan csökkenti a szükséges vágási időt és nagyon megnöveli a fűrészlap élettartamát.







    Elektromosan hajtott forgácskihordó kefe

    Az acél forgácskihordó körkefét egy ipari csigahajtóműves elektromotor hajtja így
    könnyebben és hatékonyabban távolítja el a forgácsot a fogárokból.

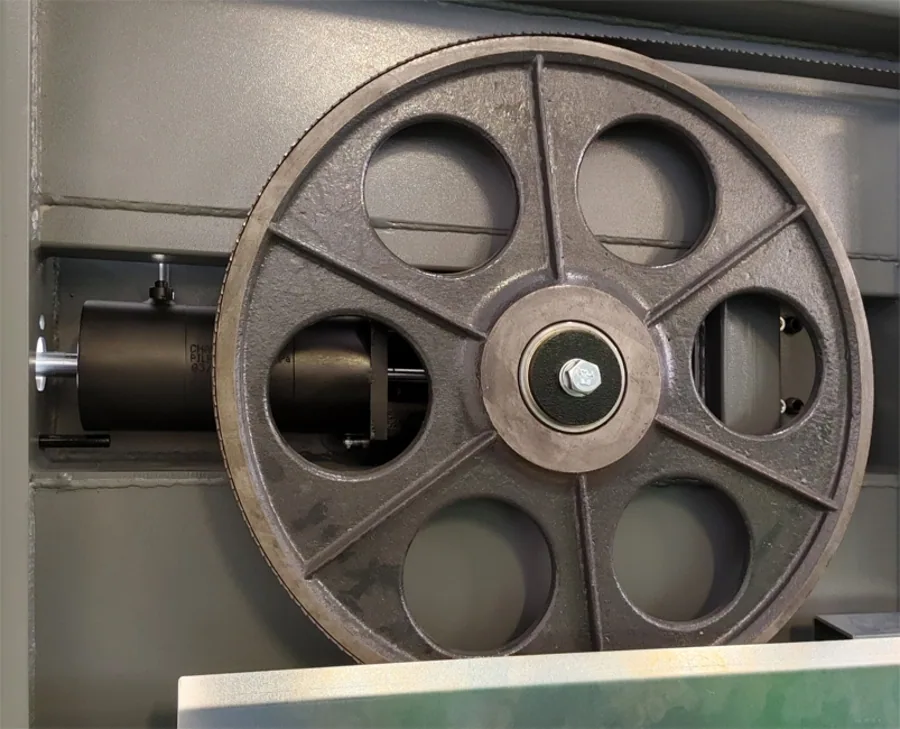

   Hidraulikus fűrészszalag feszítő

   Biztosítja kényelmes és precíz fűrészszalag megfeszítését egy kézi hidraulikus pumpával.
   A kívánt értéket a nyomásmérő ellenőrzése alatt könnyedén beállíthatjuk.
   Az optimális fűrészszalag feszítés elengedhetetlen a hosszú élettartam és a vágási pontossághoz.






   Lézer

   Kiváló minőségű ipari lézeres projektor jelöli ki a vágási vonalat a vágandó anyagon.
   Gyorsabb, pontosabb és egyszerűbb beállítást tesz lehetővé.






   Szalagfeszesség mérő

   Könnyedén le tudjuk olvasni a pontos feszítőerőt és optimális feszességet tudunk
   beállítani ezzel az eszközzel a fűrészlapnak, megkönnyítve a gép használatát és
   növelve a fűrészlapok élettartamát, a vágási pontosságot. Nagyon ajánlott tartozék.




   Halogén lámpa

   Biztosítja a jó világítást a munkaterületen, ha a világítás a munkahelyen nem elegendő.







  Anyag megállító

  Robusztus megállító. 500 mm-en képes beállítani a kívánt méretre vágott anyagot.







   Olajköd – mikro kenés rendszer

   Nagynyomással finom olajködöt permetez a fűrészlapra. Ez helyettesíti
   hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti víz
   vagy nedvesség vagy nem megoldott az elhasznált folyadék elszállítása, stb.



  Fényjelző M4

  A fényjelző célja, hogy távolról is ellenőrizhessük a gép állapotát. Dikromatikus LED jeladóval van
  szerelve. Nagy fényerővel világít mely látható minden irányból, az objektív egyedi akalja miatt.
  Zöld fény
  A gép működik. Vágás után a világítás kikapcsol jelezve, hogy a következő vágás indítható.
  Piros fény
  Meghibásodást jelez, például eltört a fűrészlap vagy motor túlterhelés, stb.









Hidraulika


  A professzionális hidraulikus egységgel pontosan be lehet állítani a satu nyomást.









   Elektronika

   Minden elektromos alkatrészt csak jó hírű cégektől a világ vezető gyártóitól
   építünk a gépeinkbe (Schneider Electric, Moeller, ABB ...).






  Vezérlőpult

  Az ergonomikus színes érintőképernyős vezérlőpanel, potenciométerrel folyamatos
  ellenőrzi a fűrészszalag sebességét, a hidraulikus szelep beállítását és az aktuális
  előtolást vágás közben. Biztonsági STOP gombbal, ellenőrző és visszajelző
  műszerekkel van felszerelve.
