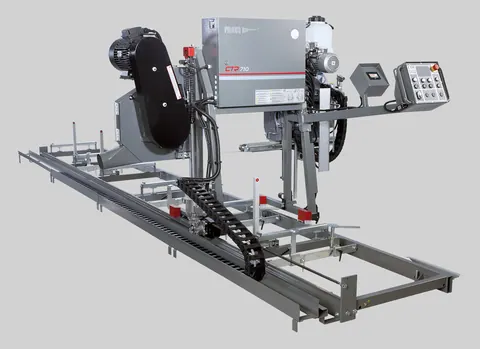

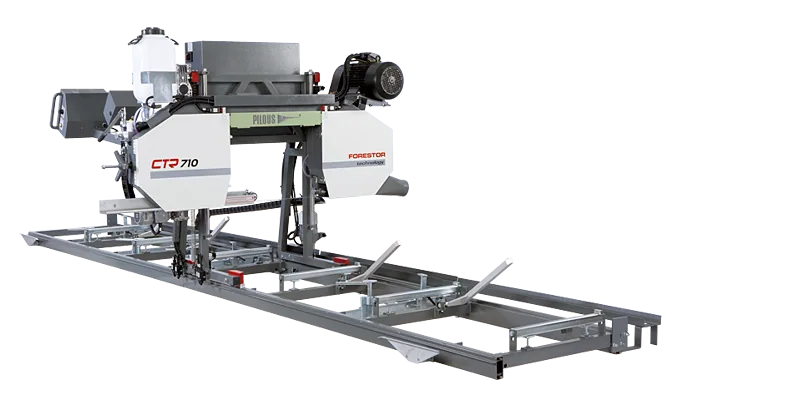

PILOUS szalagfűrészgép
CTR 710

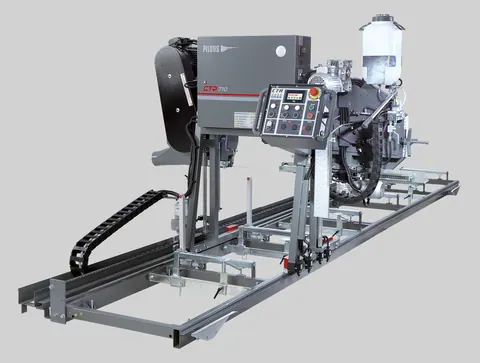

Fokozatmentesen állítható gépi előtolás a vágásba és a hátoldalra, valamint a fűrészszalag kar magasságállítása. A menetsebesség a digitális kijelzőn jelenik meg. Ennél a géptípusnál a vezérlőpanel a fűrészszalagkar mozgatható hídjára van helyezve.
- Max. rönkátmérő
- ⌀ 710 mm
- Max. vágási szélesség
- 660 mm
- Max. vágásmélység
- 450 mm
- Fűrészszalag mérete
- 4140 x 35-40 x 0,9-1,1 mm
Leírás
Fokozatmentesen állítható gépi előtolás a vágásba és a hátoldalra, valamint a fűrészszalag kar magasságállítása. A menetsebesség a digitális kijelzőn jelenik meg. Ennél a géptípusnál a vezérlőpanel a fűrészszalagkar mozgatható hídjára van helyezve. Ennek köszönhetően a kezelő közelebbről hozzáférhet a munkadarabhoz vágás közben.

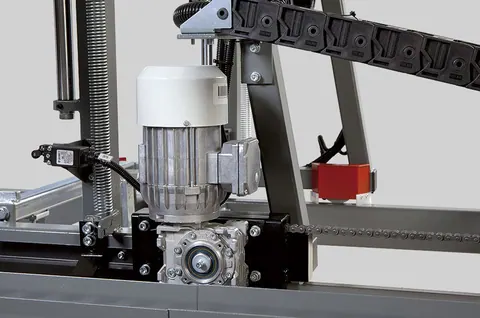

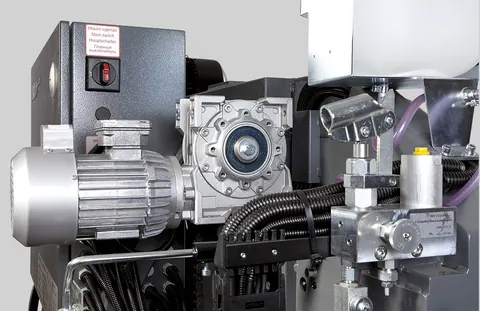

A betáplálást a vágásba és vissza egy frekvenciaváltóval vezérelt csigahajtóművel ellátott villanymotor hajtja. A haladási sebességet egyszerűen a vezérlőpulton lévő potenciométer elforgatásával módosíthatja. A véghelyzetek ütközés ellen automatikus lassítással és leállással ellátott végálláskapcsolókkal vannak biztosítva.
A masszív fűrészszalagkar állítható kemény-króm rudakon (fel-le mozgatáshoz) támaszkodik, amelyek biztosítják a fűrészszalag kar mozgásának abszolút pontosságát és gyakorlatilag korlátlan élettartamot, ha a gépet rendszeresen kenik. A kar függőleges mozgását kétoldalas szinkron láncos hajtómű biztosítja, amelyet csigahajtóműves villanymotor hajt. A központi panelről vezérelt mozgás két sebességi móddal rendelkezik – gyors előtolás és lassú előtolás a pontos mozgáshoz a kívánt pozícióba. Ez a rendszer mindig felszerelhető elektronikus méréssel, amely automatikusan a megadott pozícióba mozog.

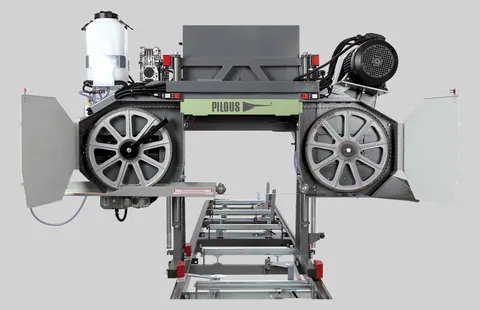

A kar kiváló minőségű szürkeöntvényből készült futókerekekkel van felszerelve, amelyek pontosan kiegyensúlyozzák a vibrációt. A kerék kerülete mentén horony van. A horonyban egy cserélhető gumi-textil szíj található, amely optimális érintkezési felületet hoz létre a kerék és a fűrészszalag között.
A masszívan rögzített futókereket egy ékszíj segítségével egy professzionális elektromos motor hajtja, amely kifejezetten a vibráció ellen van kiegyensúlyozva.
A feszítőkerék-rendszer egy erős, állítható nyomórúddal ellátott öntöttvas ékvezető mentén mozog, amely nagy pontosságú beállítást tesz lehetővé szabad mozgás nélkül még a gép hosszú távú működése esetén is.
A CTR sorozat bemutatja a rönkfűrészszalagok építésének legújabb trendjeit, különös hangsúlyt fektetve a gép maximális pontosságára és hosszú élettartamára, miközben minimális költségeket biztosít. A gépeket eredeti moduláris kivitelben tervezték, amely lehetővé teszi az összes fő műszaki rész és egyes alkatrészeik egyszerű cseréjét vagy beállítását. Ez hosszú távon csökkenti a karbantartási költségeket és a szervizelési időket, így a gyártási leállásokat is.
Technikai adatok
Opcionális kiegészítők
Főmotor 7.5 kW
Még nagyobb teljesítményhez, például túlméretes rönkök vagy nagyon kemény anyagok vágásakor, különösen Stellite-hegyű szalagokkal, 7.5 kW-os motor ajánlott.
Hosszabbító szakasz 1m
Csak alap síneket tartalmaz
Hosszabbító szakasz 3 m
Tartalmaz: 3x keresztgerenda, 2x billenthető sarokvas Változó pontok: 3x satu

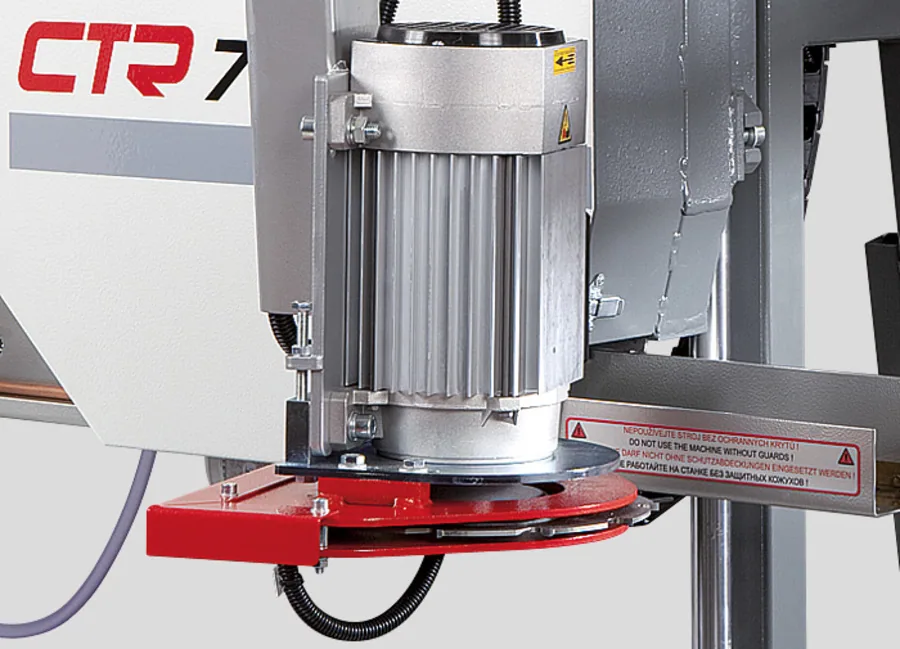

Kéregezőláncos tisztító
A keményfém hegyekkel ellátott kéregezőláncos tisztító arra szolgál, hogy eltávolítsa a szennyeződéseket azokon a pontokon, ahol a fűrészszalag belevág a rönkbe. A fűrészszalag nem tompul el gyorsan. Csökken a fűrészszalagok gyakori cseréje, növekszik a fűrészszalag élettartama és a gép termelékenysége.

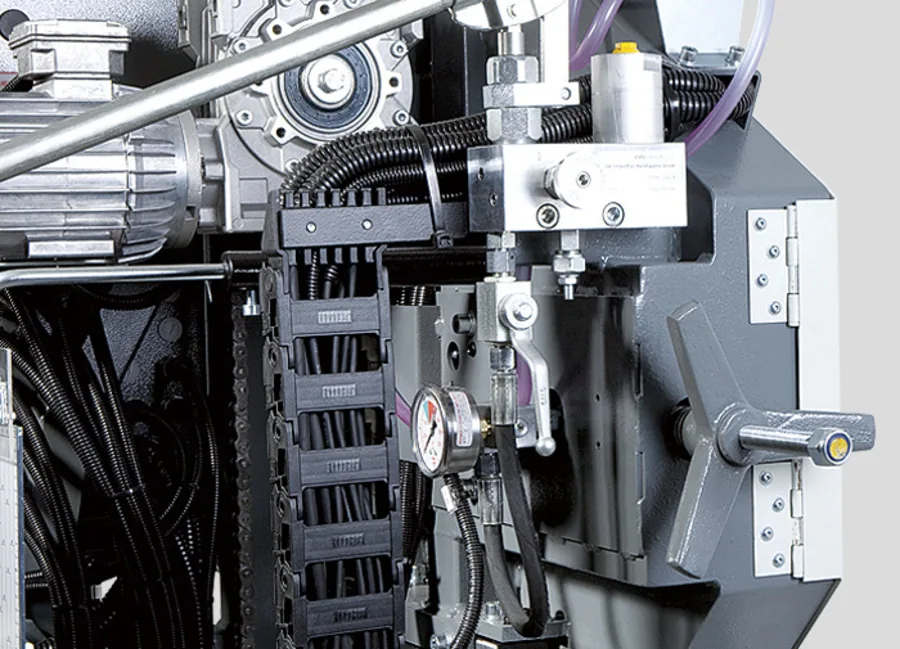

Hidraulikus fűrészszalag feszítő
Hidraulikus kézi szivattyúval működtethető, pontos nyomáskijelzéssel. A hidraulikus fűrészszalag feszítő pontosabb és kényelmesebb.
Ampermérő - fűrészszalag terhelésjelző
Az ampermérő skálája mutatja a fűrészszalag motorjának terhelését a vágás során. Célja az előtolási sebesség kiválasztásának egyszerűsítése; jelzi a fűrészszalag tompaságát is. A fűrészszalag időbeni cseréje növeli az élettartamot és javítja a vágás minőségét.

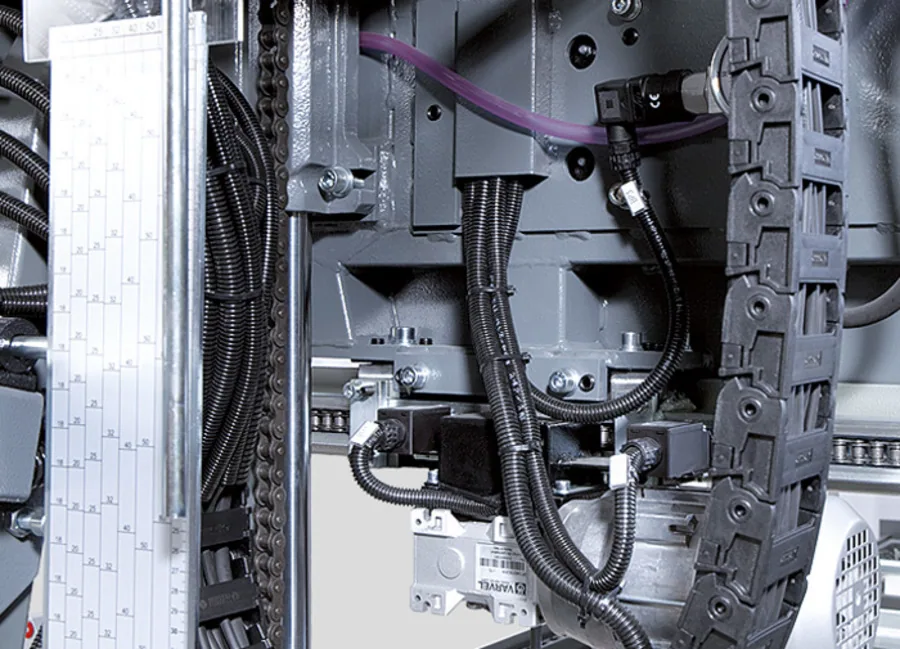

Elektromosan vezérelt vezetőrúd
A fűrészszalag csúszó vezetőrúdának beállítása a rönk átmérőjétől függően, központi vezérlőpultról elektromosan vezérelve.
Fűrészbak
Rönkök fordítására, görgetésére és kezelésére szolgál. A tüskét rönkök szétválasztására vagy a munka közbeni stabilitás biztosítására lehet használni, a földbe szúrva. A fűrészbak 79 cm és 125 cm (a tüskét is beleértve) hosszúságban kapható.
Excentrikus rönkrögzítő készlet
Egy sínből, valamint egy első és egy hátsó rögzítőből/támasztóelemből áll.
Rönkrakodó rámpa
Könnyű és biztonságos manipulációt biztosít a gép keresztgerendáin, rugalmas ütközőrendszerrel.
START/STOP hűtőrendszer
A hűtőrendszerbe integrált elektromágneses átfolyású szelep automatikusan kinyit a fűrészszalag indításakor és bezáródik a fűrészszalag leállításakor. Jelentősen csökkenti a hűtőfolyadék-fogyasztást és megtakarítja a hűtőfolyadék utántöltésére fordított időt.
START/STOP nyomásos hűtőrendszer
A hűtőrendszer egy nyomószivattyúból áll a hűtőfolyadék tartályban, egy áramlásszabályzó mágnesszelepből és kétirányú fúvókákból, amelyek alulról és felülről is permetezik a fűrészszalagot. A kétoldali hűtés megakadályozza a nem kívánt feszültséget a fűrészszalagban és a gyanta rátapadását a fűrészszalag aljáról, ezáltal segít fenntartani a stabilabb fűrészszalag működést, pontosabb vágást és hosszabb élettartamot. A hűtőrendszerbe integrált elektromágneses átfolyású szelep automatikusan kinyit a fűrészszalag indításakor és bezáródik a fűrészszalag leállításakor. Jelentősen csökkenti a hűtőfolyadék-fogyasztást és megtakarítja a hűtőfolyadék utántöltésére fordított időt.
ARCTIC verzió
A gép extrém hideg üzemi hőmérsékleten, akár -40 °C-ig történő munkavégzésre adaptált változata. A gép kapcsolószekrénye, kezelőpanelje és digitális mérése fűtőelemekkel van felszerelve. A fűtést termosztát vezérli. Fagyálló kenőanyag. A szalagfűrészek fagyálló hidraulikaolajat használnak.
Zsírzópisztoly
A gép rendszeres karbantartásához a kenési terv szerint. Fém zsírzópisztoly 400 g-os tubusokhoz. Rugalmas nagynyomású tömlővel felszerelve.
Szintetikus zsír LV 2-3
400 g-os tubus a zsírzópisztolyhoz.
Fűrészszalag-vezető görgőkészlet VK 35
Edzett görgő, csapágyak és tengely 35 mm-es fűrészszalaghoz tervezve.
Fűrészszalag-vezető görgőkészlet VK 40
Edzett görgő, csapágyak és tengely 40 mm-es fűrészszalaghoz tervezve.
Sík futókerék szíj GPK 1550
