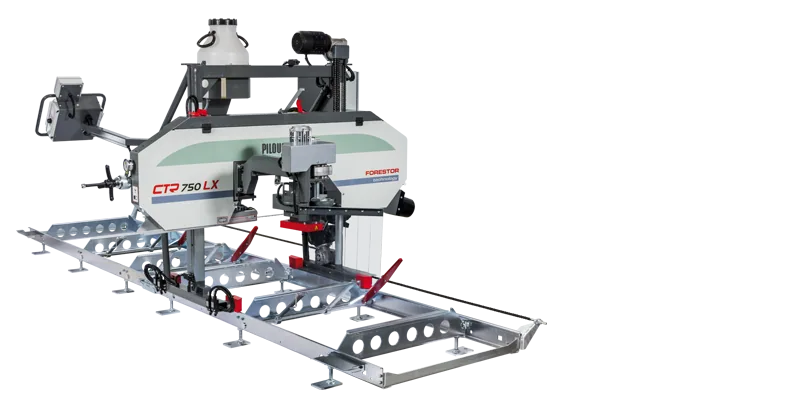

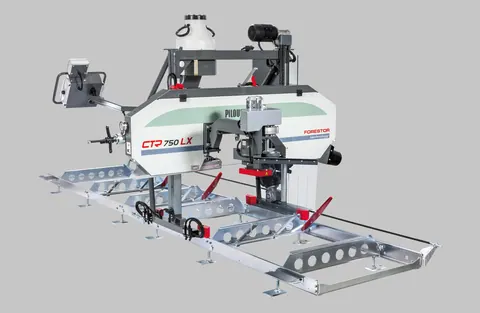

CTR 750 LX

A népszerű CTR 750 sorozat legerősebb típusa akár 75 cm átmérőjű rönkök termelékeny feldolgozását teszi lehetővé.

A CTR 750 EV-hez képest gépi betáplálással a vágásba és onnan, valamint a fűrészkar motoros magasságállításával ez a modell kéregtelenítővel is fel van szerelve. Az alapgép START/STOP hűtőrendszerrel és fűrészlapfeszesség-jelzővel is rendelkezik. Mindez jelentősen növeli a gép termelékenységét és a kezelő kényelmét. Ideális megoldás családi gazdaságok vagy kisebb fűrészüzemek számára.

A fűrészmalom karjának magasságállítása csigahajtóműves villanymotorral hajtott láncos erőátvitellel történik. A kívánt vágási vastagság egyszerűen beállítható az érintőképernyőn a kívánt bevágási szélesség beállításával. A végállásokban lassító frekvenciaváltó által vezérelt kar mozgása garantálja a pontos automatikus beállítást a kívánt értékekre. Egyszerű, intuitív kezelés az új generációs operációs rendszer által vezérelt 3,8 hüvelykes színes érintőképernyőn. Négy programozott vágási mód közül választhat. Lehetőség van állandó vagy változó vastagságú fűrészáru ismétlődésének beállítására. A vágás után két automatikus karkilépési mód közül is választhatunk, akár egy fix magasságig, akár az utolsó lépésig.

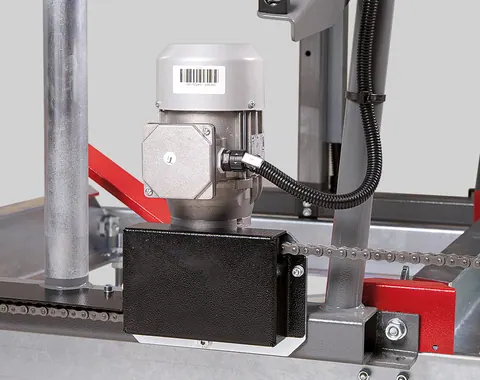

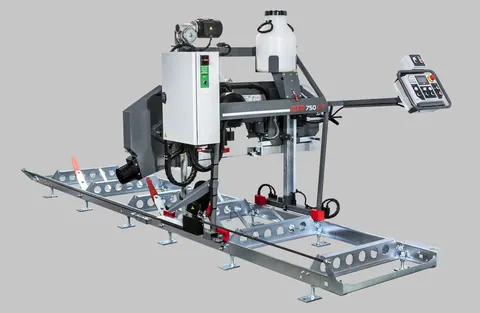

A vágásba és a vágásból való mozgást egy csigahajtóműves villanymotor biztosítja, amelyet frekvenciaváltó vezérel. A menetsebesség egyszerűen megváltoztatható a kezelőpanel potenciométer gombjának elforgatásával. A véghelyzeteket automatikus lassítás és leállítás biztosítja az ütközés ellen. A vezérlőpanel a fűrészüzemi kar mozgóhídjára van felszerelve. Ez lehetővé teszi a szorosabb érintkezést a kezelő és a vágandó anyag között vágás közben.

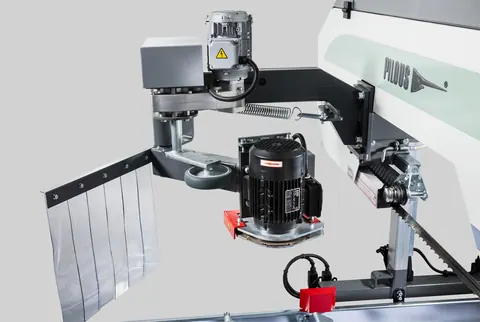

Debarker

A professzionális, robusztus kéregtelenítő ipari motorral (400 V) van felszerelve. A CC betétekkel ellátott kéregtelenítő penge eltávolítja a törmeléket a rönkről azon az úton, ahol a fűrészlap az anyagba kerül, így megakadályozza a fűrészlapok gyors eltompulását. A csigahajtóművel ellátott kiegészítő villanymotor lehetővé teszi a CC pengével ellátott kéregtelenítő kar szögben történő elforgatását a megmunkálandó rönk átmérőjének megfelelően. Minden funkció a központi panelről vezérelhető. A hámozó használata csökkenti a fűrészlapcsere gyakoriságát és növeli a gép élettartamát és általános termelékenységét. A CC kéregető fűrészlap körülbelül 30 cm-rel a fűrészlap előtt működik. Ezt figyelembe kell venni a teljes vágási hossz és a hosszabbító szakaszok számának kiválasztásakor.

START/STOP hűtőrendszer

Fűrészlap feszültségjelző

Lehetővé teszi a fűrészlap precíz feszítését az optimális értékre a nyomásmérő szerint, és különösen a gép működése közbeni vezérlését. Vágás közben a fűrészlap felmelegszik, és a hőtágulás következtében teljes hossza megnyúlik. Ez a penge elégtelen feszességét eredményezi, ami az egyenetlen, hullámos vágás egyik fő oka. Azonnal láthatja a nyomásesést a nyomásmérőn, és húzza meg a fűrészlapot.
A fűrészlap optimális feszültsége elengedhetetlen a vágás minőségéhez, valamint a fűrészlap és a gép élettartamához.

A szilárdan rögzített hajtókereket ékszíjjal hajtja meg egy professzionális villanymotor, amely kifejezetten a vibráció ellen van kiegyensúlyozva. A gép alapváltozata erős 5,5 kW-os motorral van felszerelve. A még nagyobb teljesítmény érdekében, például túlméretezett rönkök vágásakor, vagy akár nagyon kemény anyagok vágásakor is 7,5 kW-os motor használható. A gép 6,95 kW teljes bemeneti teljesítménye (a nagyobb teljesítményű, 7,5 kW-os motor teljes bemeneti teljesítménye 8,95 kW) garantálja az alacsony üzemeltetési költségeket és az egyszerű hálózati csatlakozást. Megszakító 20 A (25 A a 7,5 kW-os motorhoz).

A feszítőkerékrendszer öntöttvas vezetőben mozog, ami hosszú élettartamot és precíz beállítást garantál még a gép hosszú távú használata mellett is. A kar alumínium futókerekekkel van felszerelve, precíz rezgéscsillapítással. A kerék kerületén egy süllyesztett horony található, amelybe egy cserélhető gumi-textil ékszíj került, amely a kerék és a fűrészlap érintkezési felületét képezi.

A gép stabilitásának alapja a nagyon masszív acél haladó szakaszok, amelyek biztosítják a fűrésztelepi karhíd optimális vezetését. Az utazórészek dönthető sarokrúddal és rönkbilincsekkel/bütyökkutyákkal vannak felszerelve.

A CTR 750 fűrészüzem szabványos 34-35 x 0,9-1,0 mm-es fűrészlapokat használ, mint a teljesen professzionális modelleknél.

A CTR modellsorozat a fűrészüzemek tervezésének legújabb trendjeit képviseli, különös tekintettel a maximális pontosságra és a hosszú élettartamra, minimális költséggel. A gépek eredeti moduláris felépítésűek, ami lehetővé teszi az összes fő műszaki csomópont és egyes alkatrészeinek egyszerű cseréjét vagy beállítását. Ez jelentősen csökkenti a karbantartási költségeket a gép hosszú távú használata során, és csökkenti a szervizelési időket is, így csökken a gyártási leállások ideje.

Az összes látható kép csak illusztráció. A tényleges termék a termékfejlesztés miatt eltérhet.

Műszaki adatok
Kiegészítők

Max. rönk átmérője	750 mm
Max. nyílás a pengevezetők között	640 mm
Max. a penge megemelése	620 mm
Min. rönk magassága	25 mm
Max. vágási mélység	255 mm
Max. rönkhossz (standard modell)	3,45 m
Hosszpálya szakasz	2,25 m
Min. rönk hossza	0,75 m
Fűrészlap motor	5,5 kW
Vízszintes/függőleges előtoló motor	0,37/0,37 kW
Max. előtolási sebesség (előre/hátra)	15 m/perc.
Fűrészlap	4140 x 34-35 x 0,9-1,0 mm
Súly (standard modell)	535 kg
Súly (pályaszakasz)	70 kg

A megszakító névleges árama minimum 20 Amper

KÜLÖNLEGES TARTOZÉKOK

Hosszabbító szakasz 2,25 m
Tartalma: 3x kereszttartó, 1x billenő szögrúd, 1x bilincs
Változtatható pontok: 1x dönthető szögrúd, 1x bilincs
Főmotor 7,5 kW
A motor erősebb teljesítménye gyorsabb vágást tesz lehetővé, főleg nagy átmérőjű rönkök esetén.
Nem lehet horog
Segítségül szolgál a gépvázon lévő rönkök kezeléséhez.
Bilincs billenő szögrúddal
Kiegészítő rögzítőkészlet. Egy bilincsből és egy dönthető szögrúdból áll.
Kiegészítő bilincs
Bütyös kutya
A fűrészáru gyors és egyszerű rögzítéséhez.
Grease Gun
A gép rendszeres karbantartásához a kenési terv szerint. Fém zsírzópisztoly 400g-os tubusokhoz. Rugalmas nyomótömlővel felszerelve.
Szintetikus zsír LV 2-3
400 g-os cső a zsírzópisztolyhoz.

FOGYÓ ALKATRÉSZEK

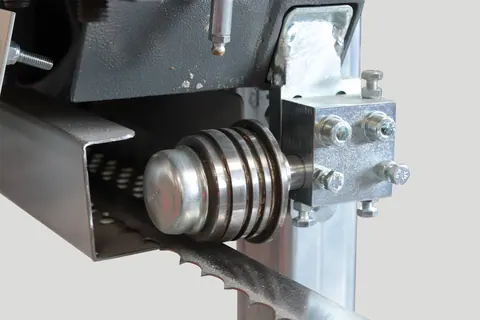

Pengehenger készlet VK 750
Edzett görgő, csapágyak és tengely 35 mm-es fűrészlaphoz tervezve.
Futókerék ékszíj SPB 1850
hajtott kerék ékszíj B 17x1560 Lw
