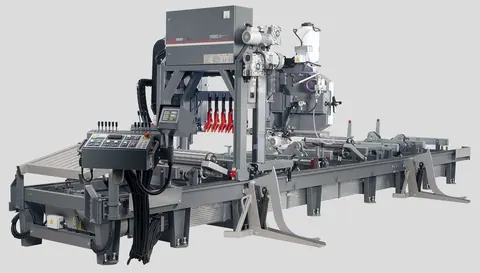

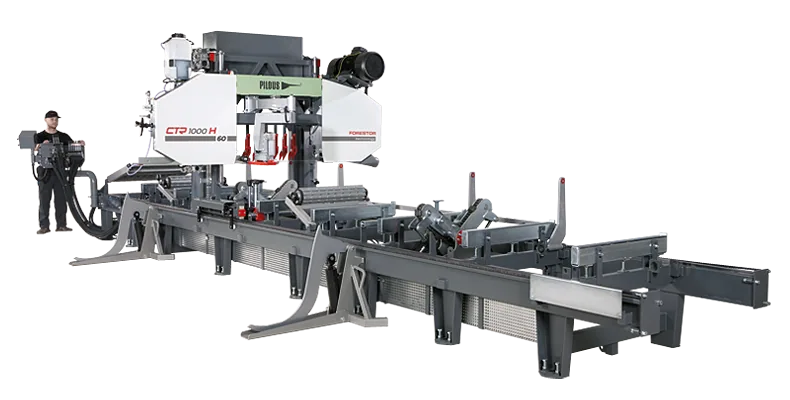

PILOUS szalagfűrészgép
CTR 1000 H 60 / 80
Ipari, hidraulikus rönkhasító szalagfűrész 1000 mm rönkátmérőig, 22 kW hajtással és széles, 60/80 mm-es fűrészszalaggal.
- Max. rönkátmérő
- ⌀ 1000 mm
- Max. vágási szélesség
- 920 mm
- Max. vágásmélység
- 365 mm
- Fűrészszalag mérete
- 5960 x 60 x 1,0-1,1 mm
Leírás
A gép kivételesen robusztus szerkezete és nagy teljesítményű hidraulikus felszereltsége a legnehezebb üzemi körülmények között, akár megállás nélküli műszakokban is megbízható munkát tesz lehetővé. A gazdag hidraulikus tartozékkínálat a nagyon nagy rönköket is könnyedén kezeli, jelentősen növeli a termelékenységet és csökkenti az élőmunka-igényt.
A H 60 / 80 kivitel 22 kW-os fűrészszalag-meghajtással és széles, 60, illetve 80 mm-es szalaggal dolgozik, ami nagy előtolási sebesség mellett is egyenes, pontos vágást biztosít – ideális ipari fűrészüzemek számára.

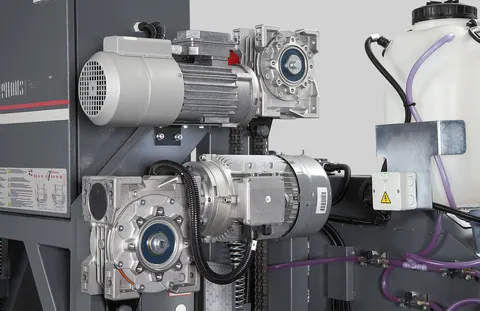

A hidraulikus rönkforgatás, -befogás és -megtámasztás, valamint a motoros vízszintes és függőleges előtolás gyors ciklusidőt eredményez. A sínrendszer bővíthető, így akár 7,5 méteres rönkök is feldolgozhatók.
Technikai adatok
Opcionális kiegészítők
Hosszabbító szakasz 3 m
Tartalmaz: 3x keresztgerenda, 2x billenthető sarokvas Változó pontok: 3x satu
Hosszabbító szakasz 1m
Csak alap síneket tartalmaz
Főmotor 18.5 kW
Még nagyobb teljesítményhez, például túlméretes rönkök vagy nagyon kemény anyagok vágásakor, különösen Stellite-hegyű szalagokkal, 18.5 kW-os motor ajánlott.

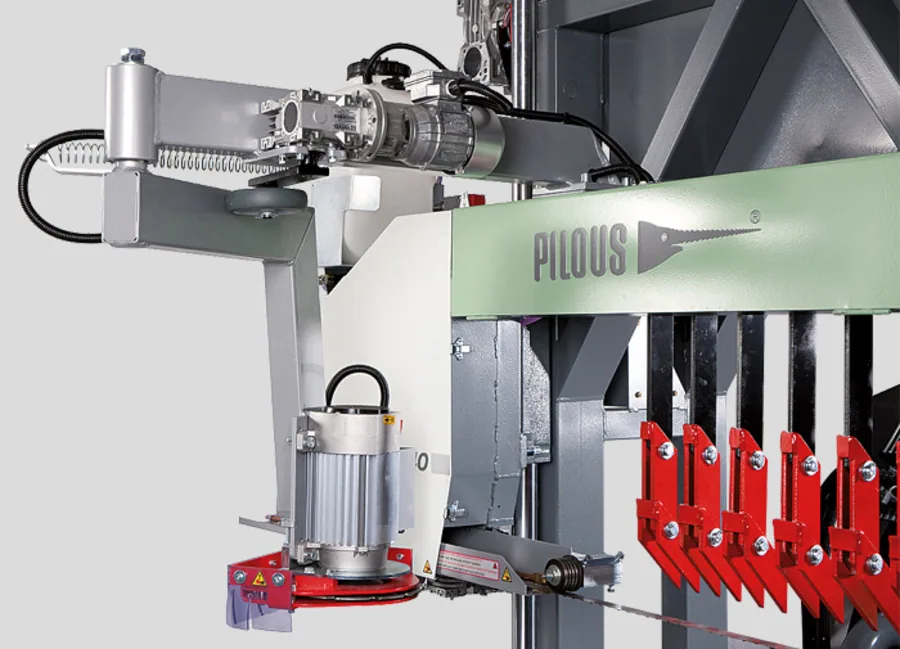

Kéregezőláncos tisztító
A keményfém hegyekkel ellátott kéregezőláncos tisztító arra szolgál, hogy eltávolítsa a szennyeződéseket azokon a pontokon, ahol a fűrészszalag belevág a rönkbe. A fűrészszalag nem tompul el gyorsan. Csökken a fűrészszalagok gyakori cseréje, növekszik a fűrészszalag élettartama és a gép termelékenysége.

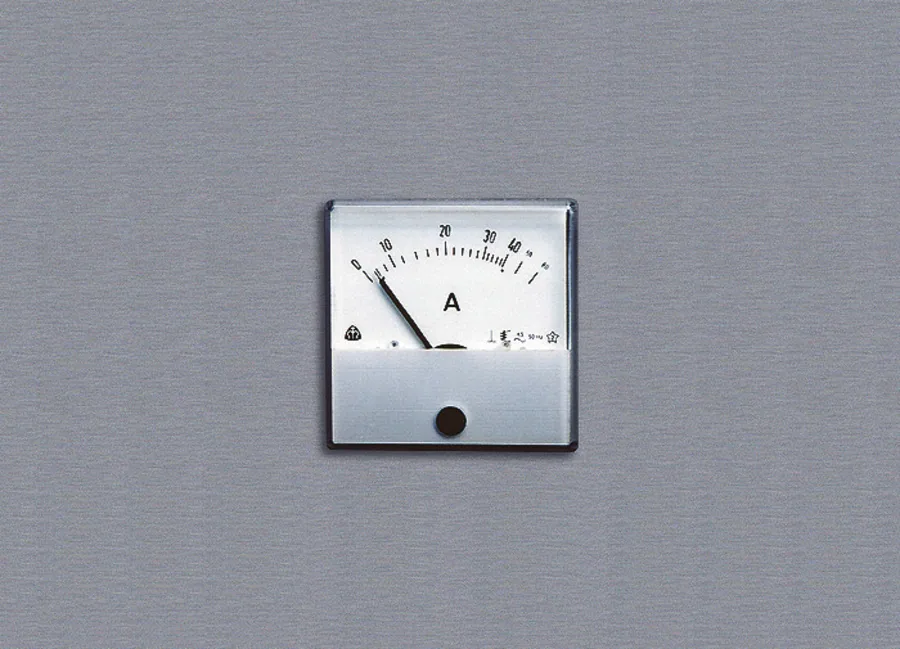

Ampermérő - fűrészszalag terhelésjelző
Az ampermérő skálája mutatja a fűrészszalag motorjának terhelését a vágás során. Célja az előtolási sebesség kiválasztásának egyszerűsítése; jelzi a fűrészszalag tompaságát is. A fűrészszalag időbeni cseréje növeli az élettartamot és javítja a vágás minőségét.
Ampermérő - digitális fűrészszalag terhelésjelző
A digitális ampermérő közvetlenül a kezelőpanelen kijelzi a fűrészszalag motorjának terhelését. Segít az előtolási sebesség kiválasztásában a vágásba, és jelzi, ha a fűrészszalag tompul. A fűrészszalag időbeni cseréje növeli az élettartamát és javítja a vágás minőségét.

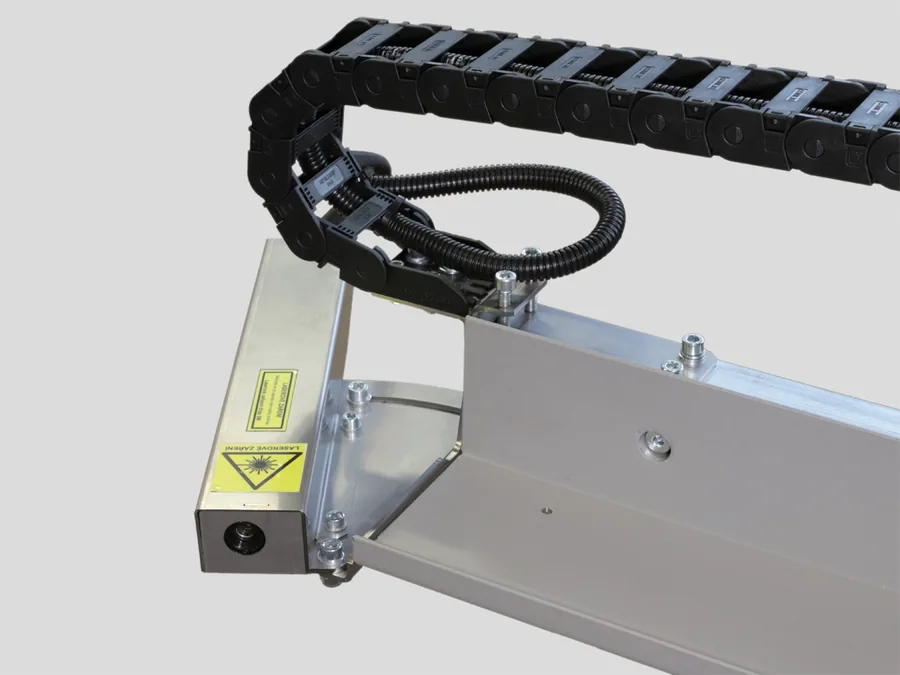

Lézerirányzék LAS
A lézeres célzás nagyon praktikus segítő a rönk tengelyirányú beállításához vágás előtt. A vágási szinten egy vonal mutatja a fűrészszalag útját.
Fűrészbak
Rönkök fordítására, görgetésére és kezelésére szolgál. A tüskét rönkök szétválasztására vagy a munka közbeni stabilitás biztosítására lehet használni, a földbe szúrva. A fűrészbak 79 cm és 125 cm (a tüskét is beleértve) hosszúságban kapható.
ARCTIC verzió
A gép extrém hideg üzemi hőmérsékleten, akár -40 °C-ig történő munkavégzésre adaptált változata. A gép kapcsolószekrénye, kezelőpanelje és digitális mérése fűtőelemekkel van felszerelve. A fűtést termosztát vezérli. Fagyálló kenőanyag. A szalagfűrészek fagyálló hidraulikaolajat használnak.
START/STOP hűtőrendszer
A hűtőrendszerbe integrált elektromágneses átfolyású szelep automatikusan kinyit a fűrészszalag indításakor és bezáródik a fűrészszalag leállításakor. Jelentősen csökkenti a hűtőfolyadék-fogyasztást és megtakarítja a hűtőfolyadék utántöltésére fordított időt.

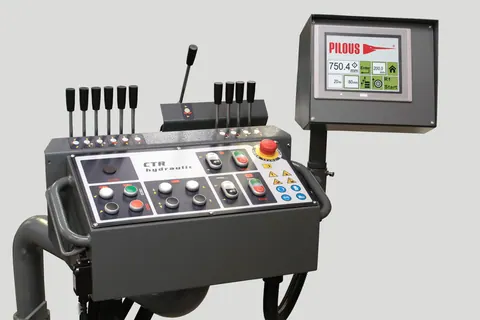

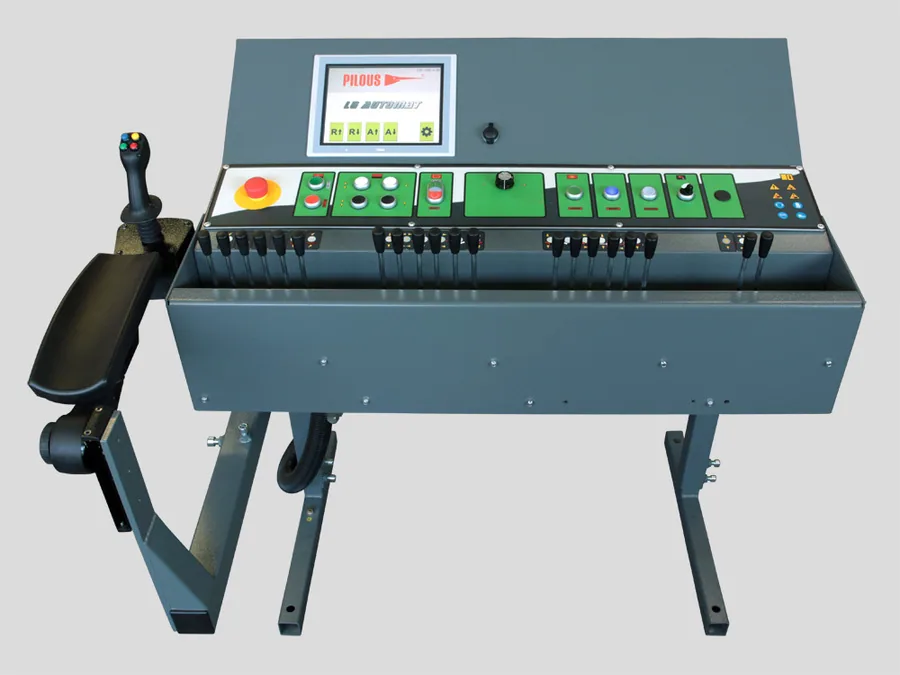

Szabadon álló vezérlőpult
A joystickkal ellátott szabadon álló vezérlőpult kényelmesebb opció, különösen forgószékkel kombinálva. Az egész vezérlőrendszer beépíthető egy kabinba, ahol télen sem fázik a kezelő.

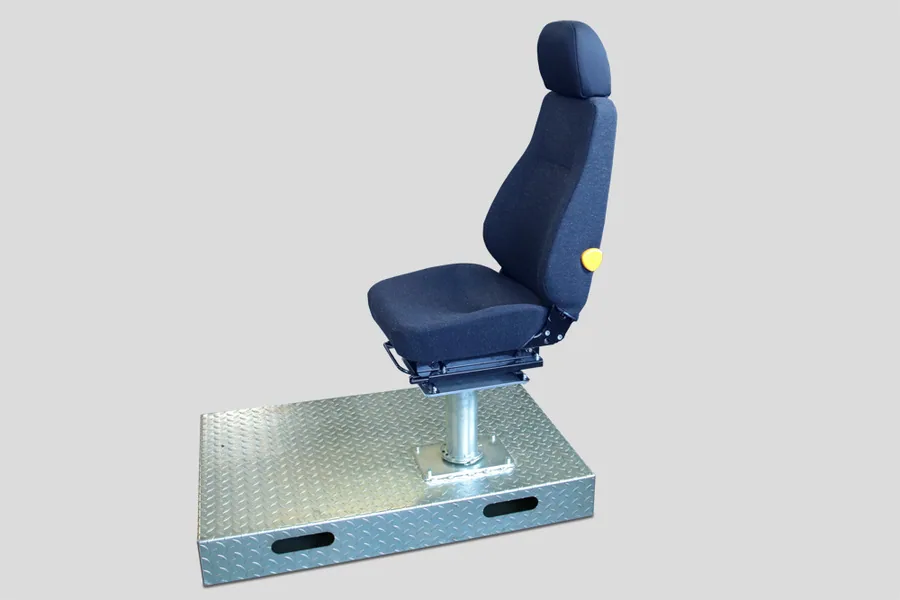

Szék
Az öt állítási lehetőséggel rendelkező kényelmes forgószék ideális kiegészítője a szabadon álló vezérlőpultnak. A szék fűtéssel is felszerelhető, ami télen rendkívül hasznos funkció.

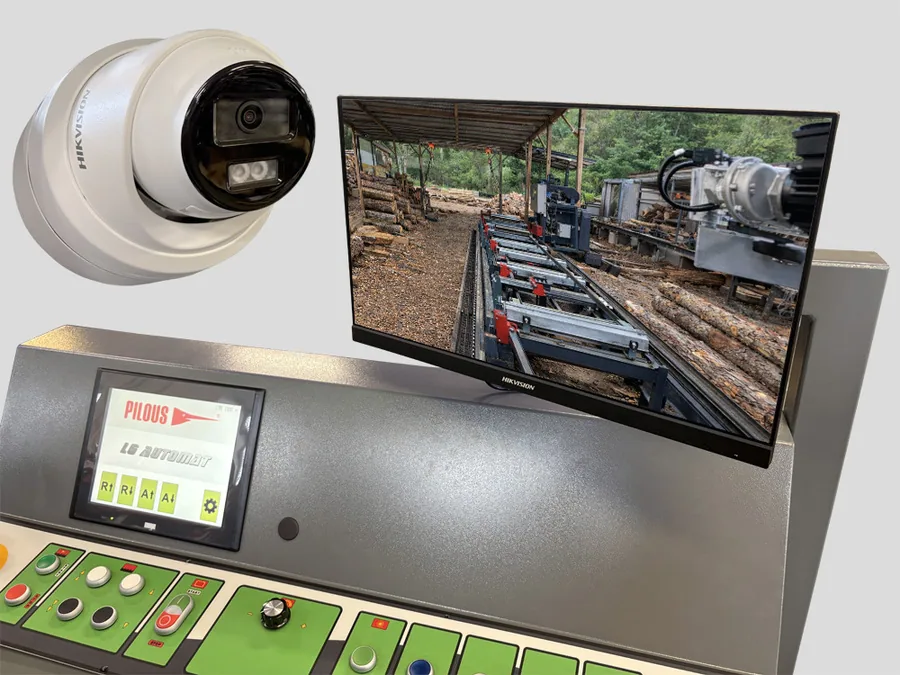

Kamera rendszer
A HD kamera rendszer elsősorban a fűrészüzemi hosszanti vágás megfigyelésére szolgál, és bővíti a kezelő látóterét. Segítségével a rönk pontosabban pozícionálható a vágás megkezdése előtt. Az élő nézet lehetővé teszi a vágás folyamatának és minőségének valós idejű nyomon követését, és szükség esetén gyors reagálást tesz lehetővé ütközési helyzetekben. A rendszer akár négy kamerával is bővíthető a még jobb áttekinthetőség és a kritikus területek lefedése érdekében. Robusztus és megbízható megoldás, ipari környezetre tervezve. A monitor nem alkalmas fagypont alatti hőmérsékleten történő üzemeltetésre.

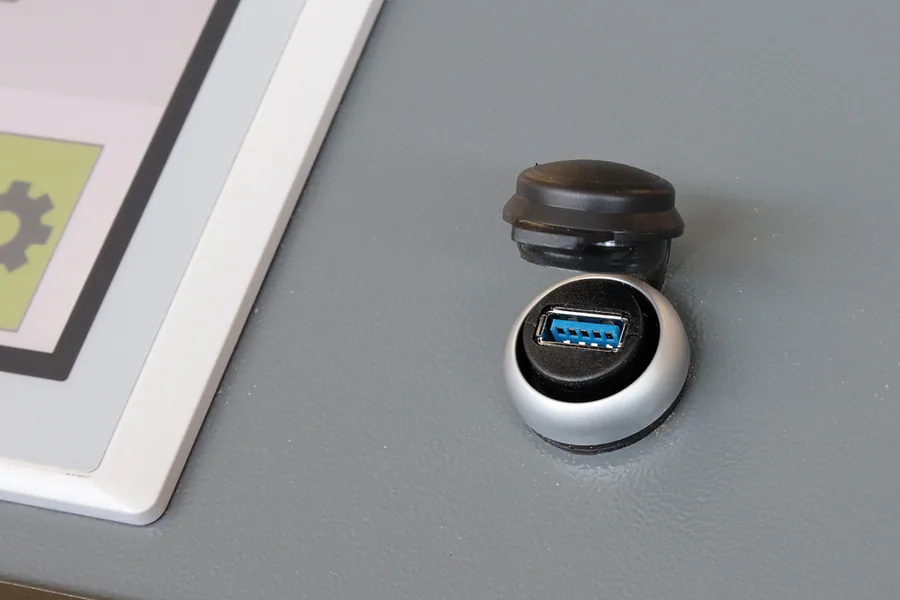

USB csatlakozó
Az USB csatlakozó lehetővé teszi a tablet és telefon töltését. Ideális, ha külső szoftvereszközöket szeretne használni a vágástervezéshez.

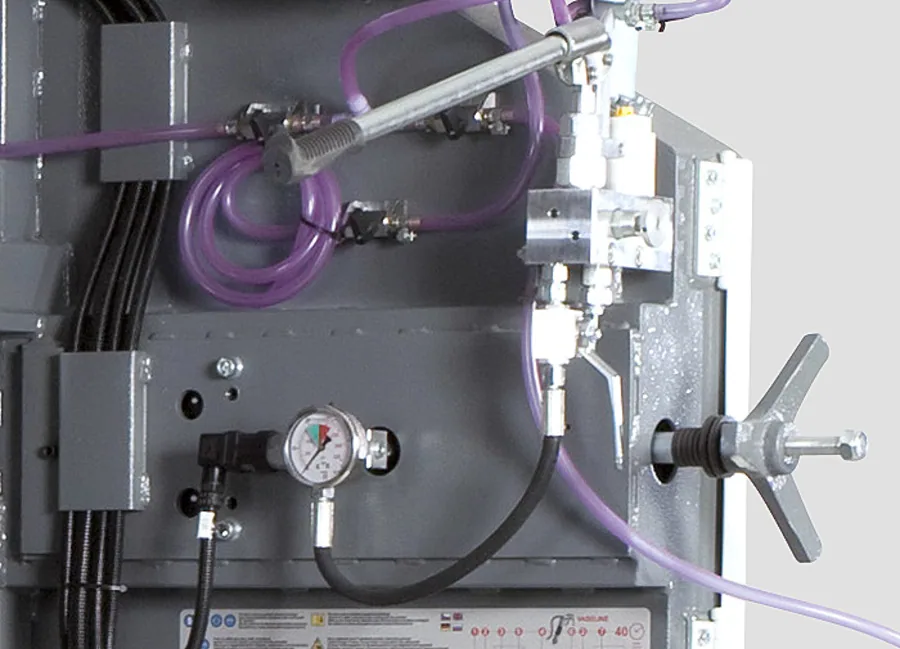

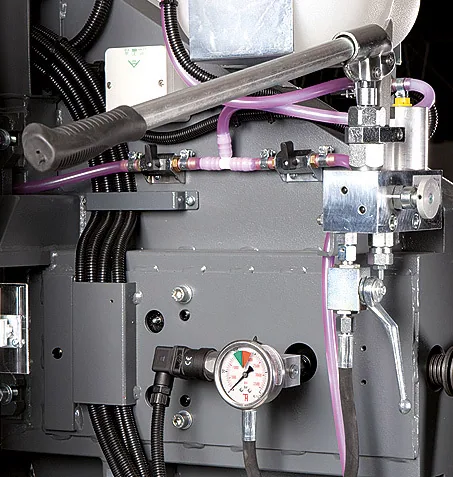

Hidraulikus fűrészszalag feszítő
Hidraulikus kézi szivattyúval működtethető, pontos nyomáskijelzéssel. A hidraulikus fűrészszalag feszítő pontosabb és kényelmesebb.
Lágyindító - sima szalagindítás
Elektronikus eszköz, amely lehetővé teszi a fűrészszalag motorjának sima indítását. Megakadályozza a hálózati áramlökéseket, csökkentve a teljes gép mechanikai terhelését.

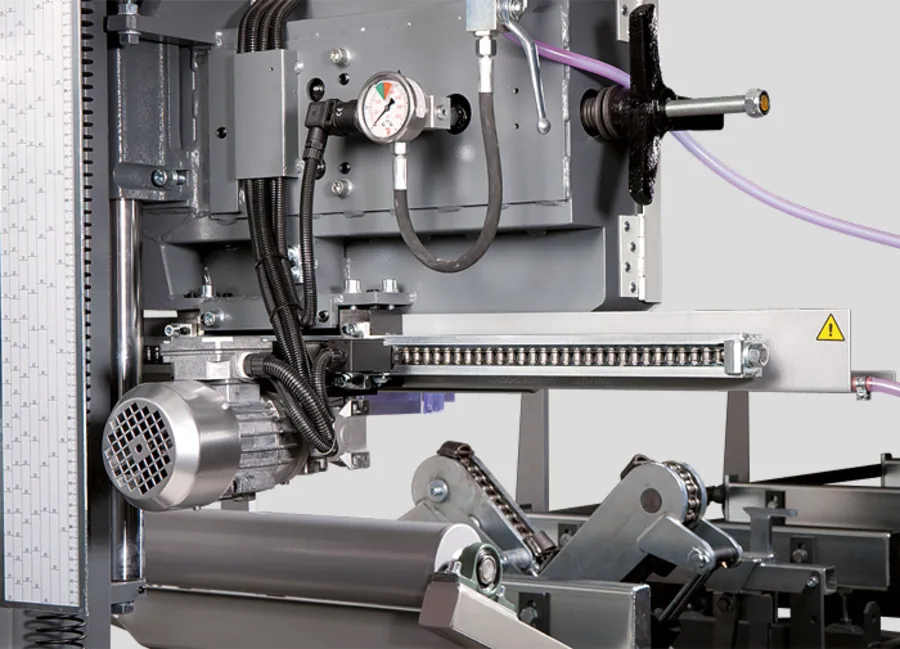

Elektromosan vezérelt vezetőrúd
A fűrészszalag csúszó vezetőrúdának beállítása a rönk átmérőjétől függően, központi vezérlőpultról elektromosan vezérelve.
START/STOP nyomásos hűtőrendszer
A hűtőrendszer egy nyomószivattyúból áll a hűtőfolyadék tartályban, egy áramlásszabályzó mágnesszelepből és kétirányú fúvókákból, amelyek alulról és felülről is permetezik a fűrészszalagot. A kétoldali hűtés megakadályozza a nem kívánt feszültséget a fűrészszalagban és a gyanta rátapadását a fűrészszalag aljáról, ezáltal segít fenntartani a stabilabb fűrészszalag működést, pontosabb vágást és hosszabb élettartamot. A hűtőrendszerbe integrált elektromágneses átfolyású szelep automatikusan kinyit a fűrészszalag indításakor és bezáródik a fűrészszalag leállításakor. Jelentősen csökkenti a hűtőfolyadék-fogyasztást és megtakarítja a hűtőfolyadék utántöltésére fordított időt.
Zsírzópisztoly
A gép rendszeres karbantartásához a kenési terv szerint. Fém zsírzópisztoly 400 g-os tubusokhoz. Rugalmas nagynyomású tömlővel felszerelve.
Szintetikus zsír LV 2-3
400 g-os tubus a zsírzópisztolyhoz.

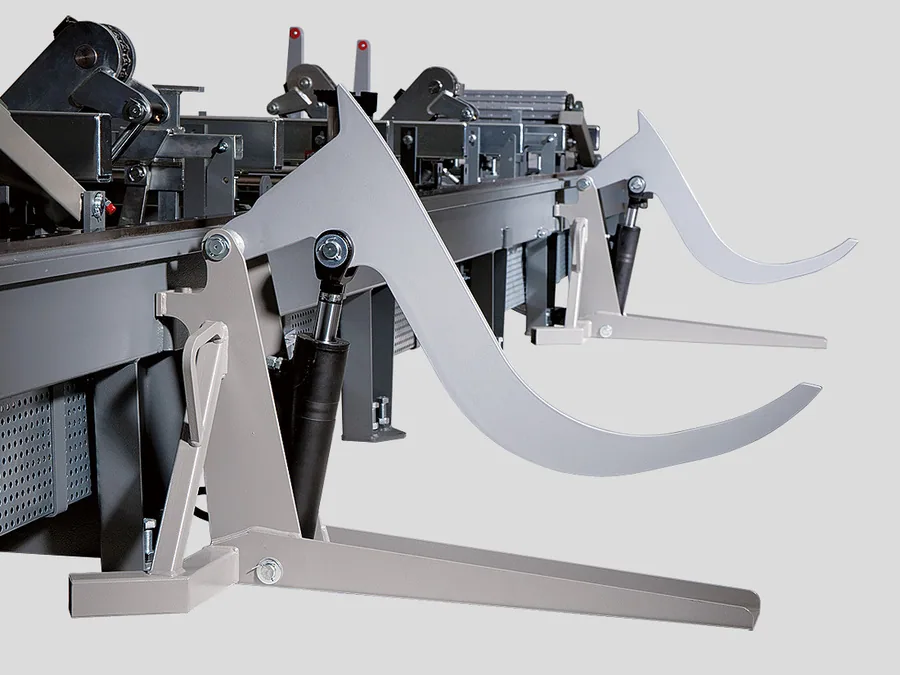

Kétkaros hidraulikus rönkrakodó
A hidraulikus kétkaros rönkrakodó lehetővé teszi a rönk biztonságos és gyors felemelését a gép rakodófelületére. A gép főváza teljes hosszában emelőrögzítésekkel van ellátva, amelyek lehetővé teszik az egyes tartók egyszerű szállítását a rakodott anyag hosszának megfelelően. Minden rakodó külön vezérelhető, ami lehetővé teszi még a nagyon kúpos rönkök könnyű emelését is.

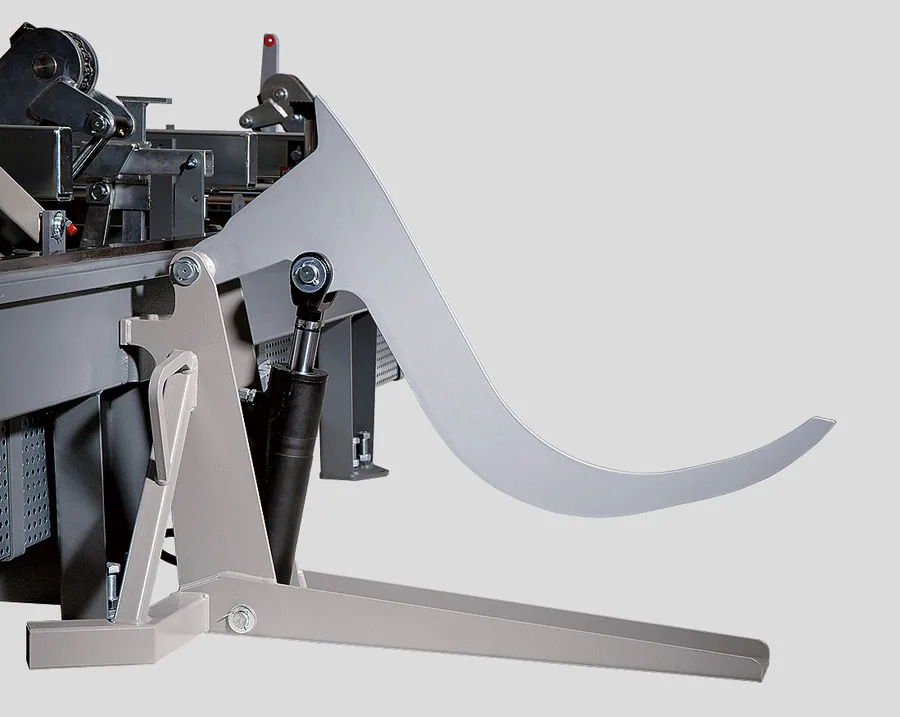

Kiegészítő kar a rönkrakodóhoz

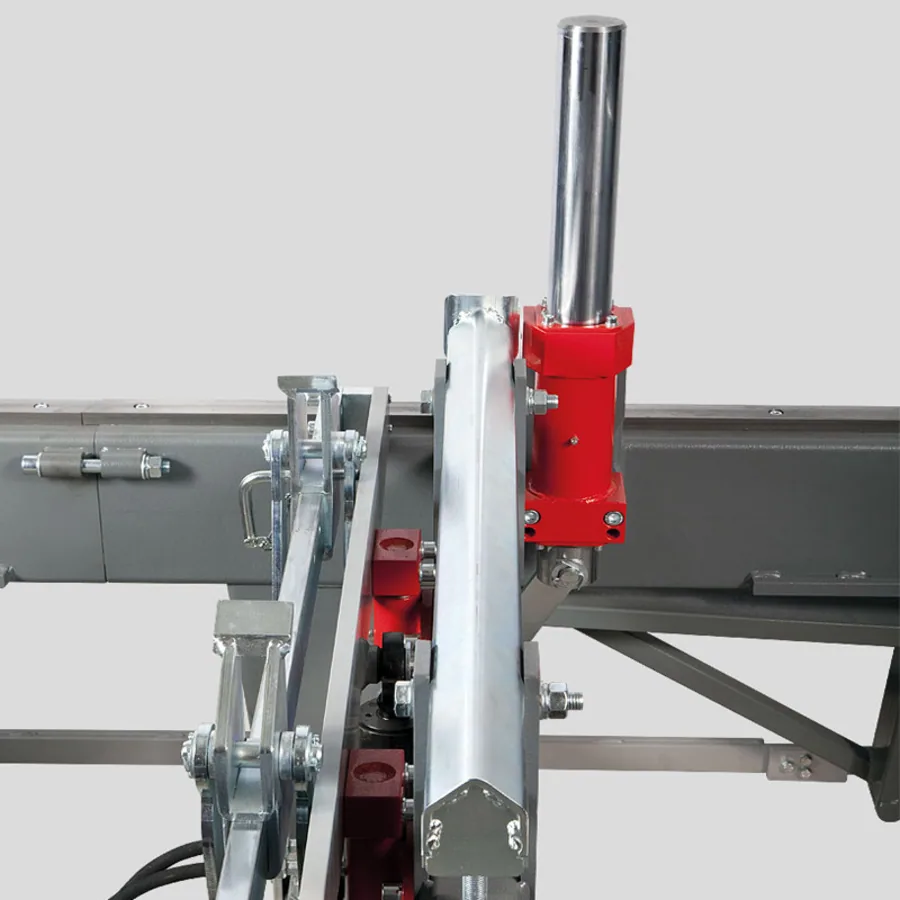

Felhúzható derékszögek rögzítőbilincsekkel
A standard dönthető derékszögek és bilincsek kényelmes helyettesítése. Hidraulikus felhúzható derékszögek és hidraulikus rögzítőbilincsek, 4 + 2 darabos készlet. A hidraulikus derékszögek felhúzásának módja kiküszöböli a rönk elmozdulását. A standard bilincsekhez képest a hidraulikus rögzítőbilincsek lehetővé teszik a rönk gépágyhoz nyomás alatti rögzítését.

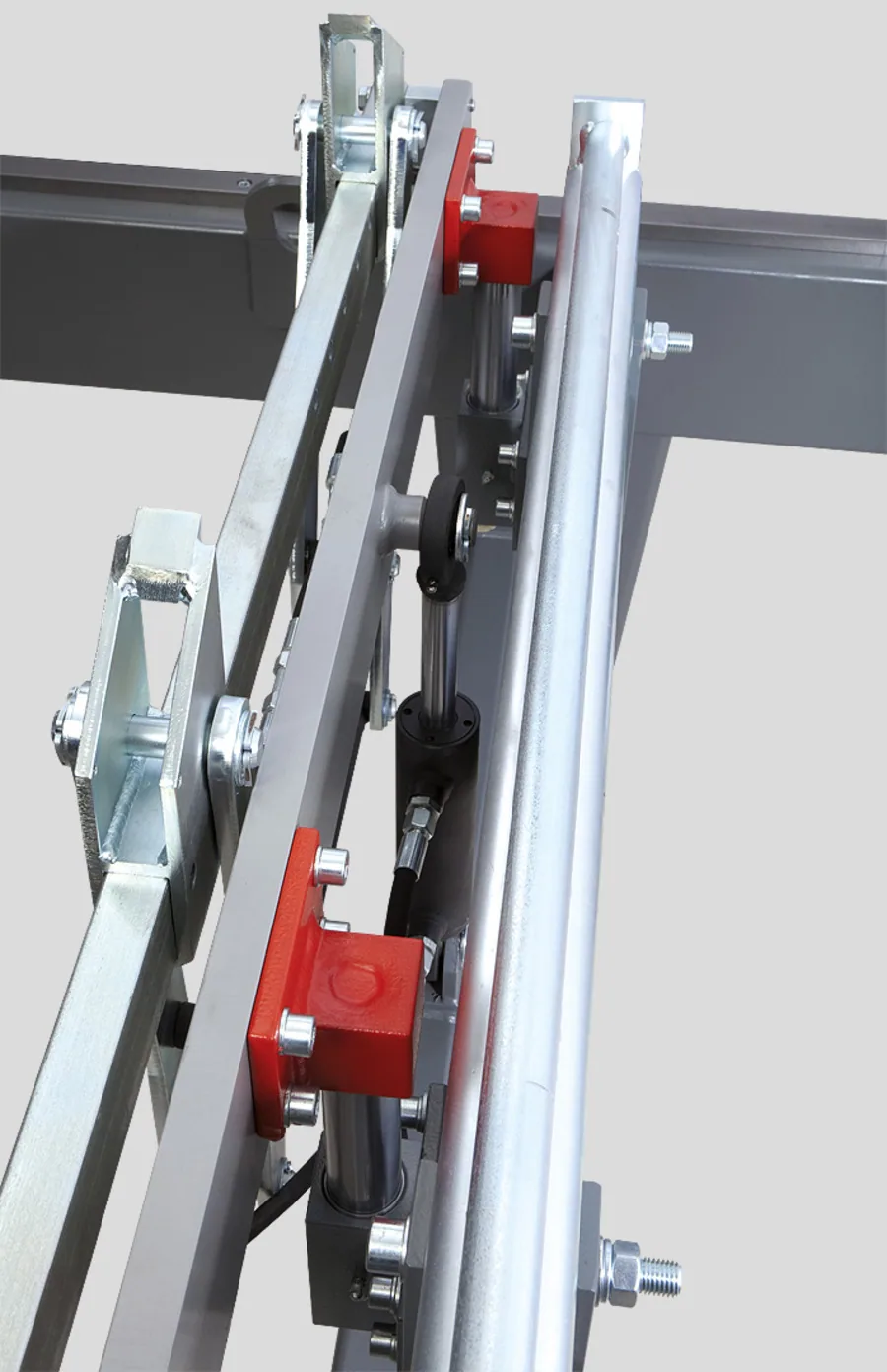

Rögzítőbilincs
A hidraulikus rögzítőbilincsek automatikusan igazodnak a rönk átmérőjéhez, és lehetővé teszik a faanyag gépágyhoz nyomás alatti rögzítését. A gépen használt összes rögzítőbilincs egyetlen vezérlővel működtethető.

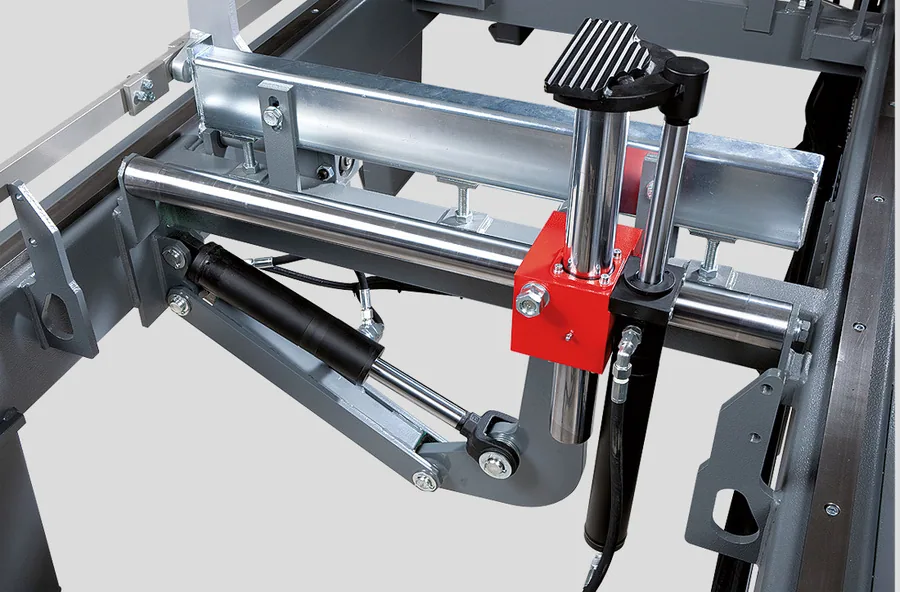

Felhúzható rönkfordító
Egy darab mindig része a gép alapváltozatának, és egy létfontosságú többfunkciós szerelvény, a hidraulikus tartozékok közül a legjelentősebb. Két egymástól függetlenül vezérelt hidraulikus henger segítségével mozog függőleges és vízszintes tengelyen erős, keménykrómozott rudakon. Az anyag befogására, forgatására és dönthető derékszögekhez való adagolására szolgál.

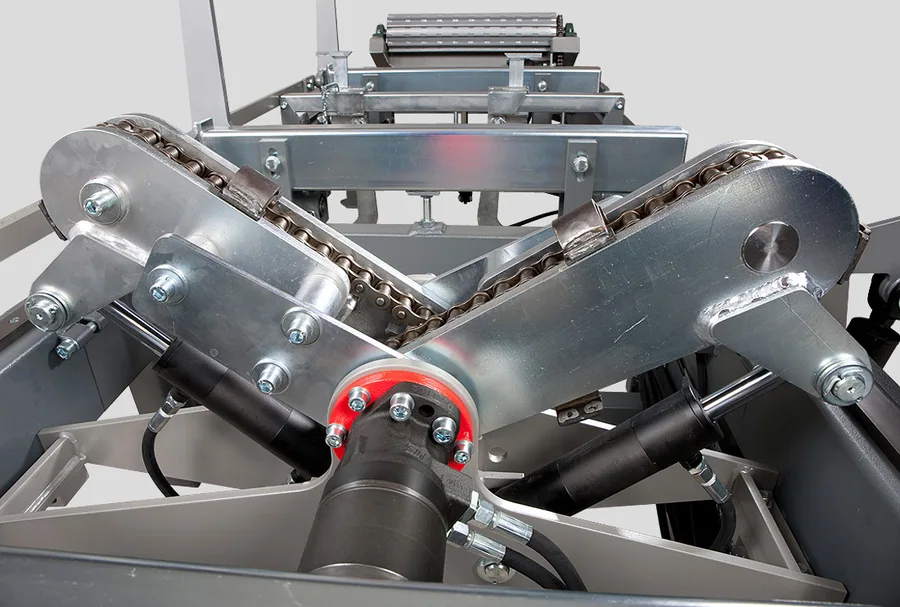

Kétkaros láncos rönkfordító
Az erőteljes láncos rönkfordító két csuklós, külön vezérelhető karral van felszerelve. Ezek láncokat tartanak, amelyeket hidraulikus motor hajt szinkronban. A láncok megkönnyítik a vágott anyag könnyű forgatását. Hosszú rönkök vágásakor, amelyek állandó forgatást igényelnek, javasoljuk, hogy a gépet egy pár fordítóval szerelje fel. Ez jelentősen csökkenti a szükséges kezelési időket, és ezáltal növeli a gép hatékonyságát.

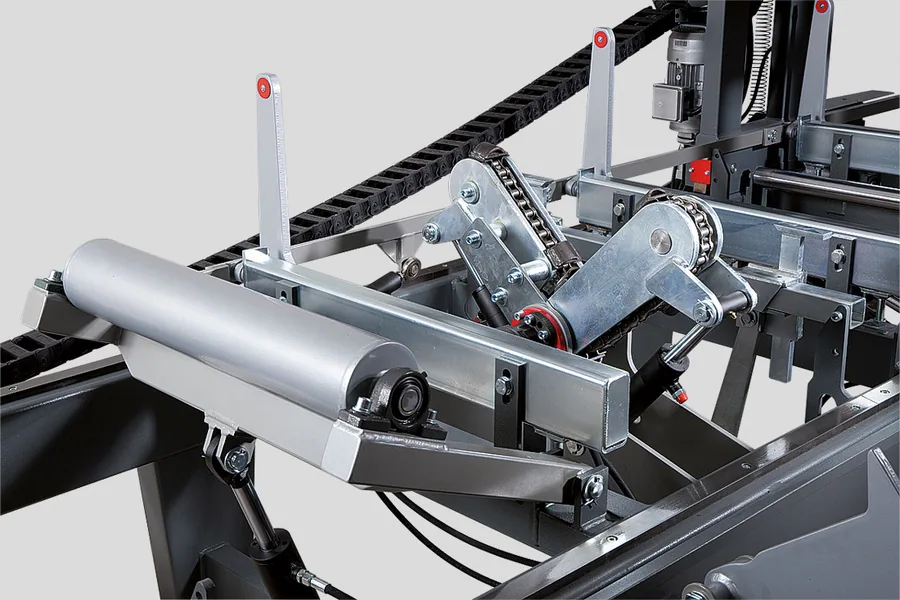

Rönk szintező passzív görgő
Vízszintes helyzetbe emeli a rönk tengelyét a kúposságának megfelelően, vagy az egész rönköt a rakodófelület fölé emeli a könnyebb kezelés érdekében. A robusztus forgó henger biztosítja a rönk egyszerű előtolását.

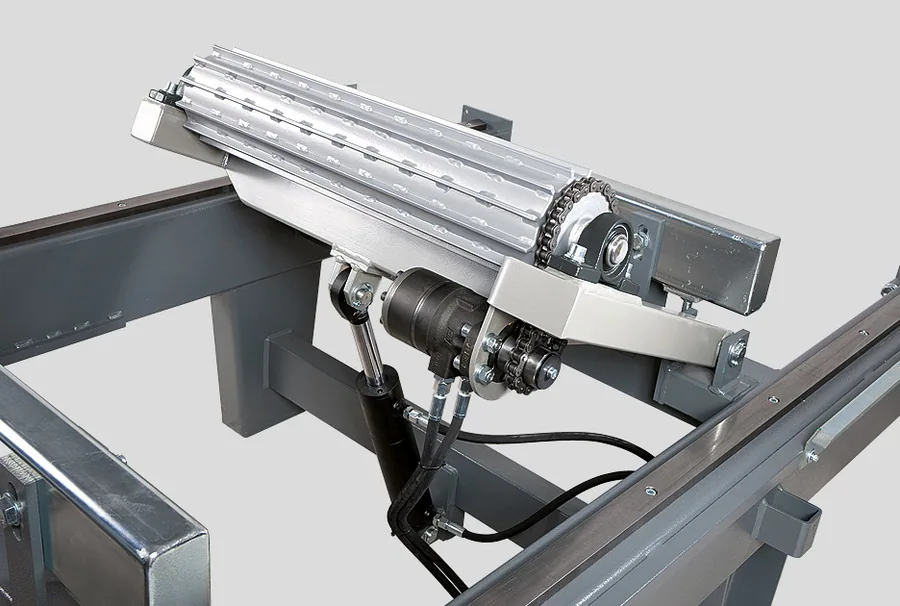

Rönk szintező hajtott görgő
Vízszintes helyzetbe emeli a rönk tengelyét a kúposságának megfelelően, vagy az egész rönköt a rakodófelület fölé emeli a könnyebb kezelés érdekében.

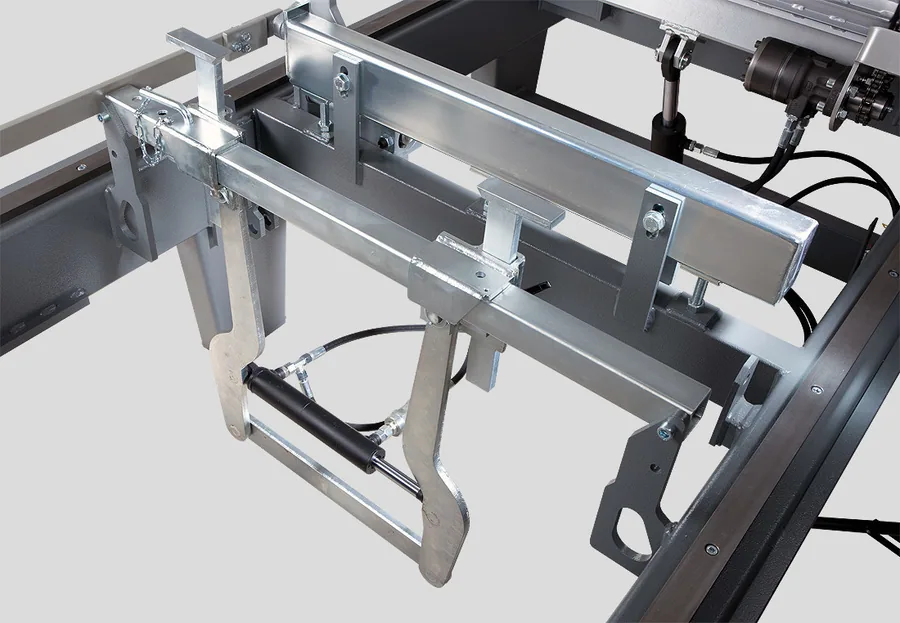

Hidraulikus szorító
A hidraulikus rönkszorító automatikusan igazodik a rönk átmérőjéhez, vagy a kívánt helyzetben rögzíthető. Egyoldali anyagbefogásra is használják a dönthető derékszögek ellen. Minden szorítót egyetlen vezérlő működtet.

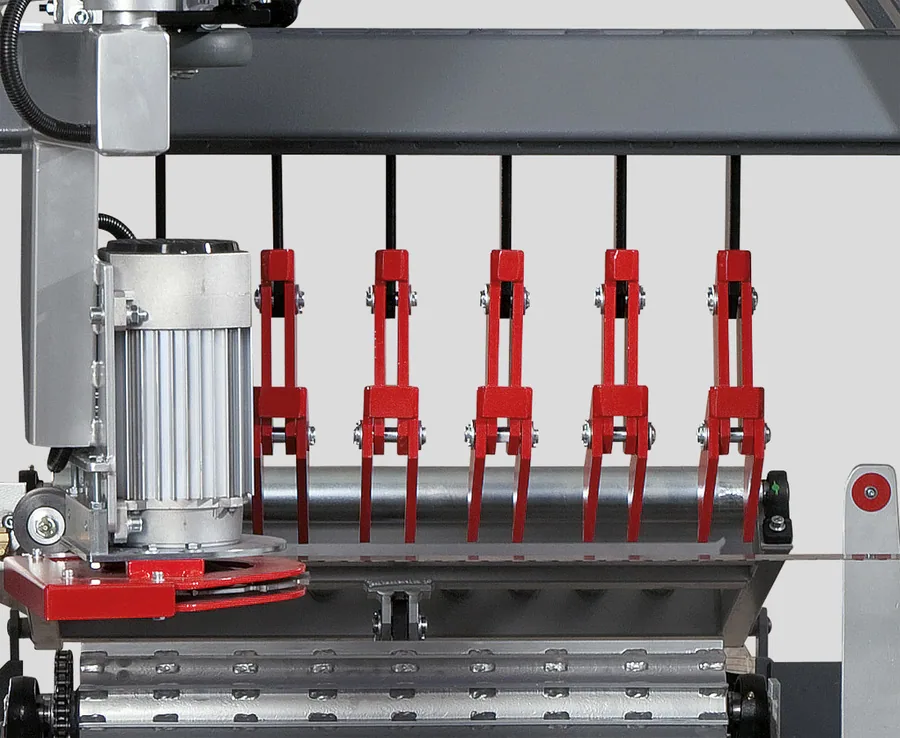

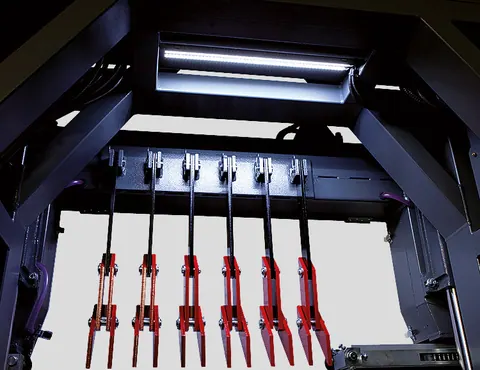

Deszka visszatoló karok
A fűrészszalagkar visszatolásakor a vágás után az oldalsó ütközők segítik a vágott anyag előtolását a vezérlőpult felé, lehetővé téve az anyag nagyon egyszerű összegyűjtését. Innen az anyag továbbítható utólagos szalag- vagy görgős szállítószalagokra.

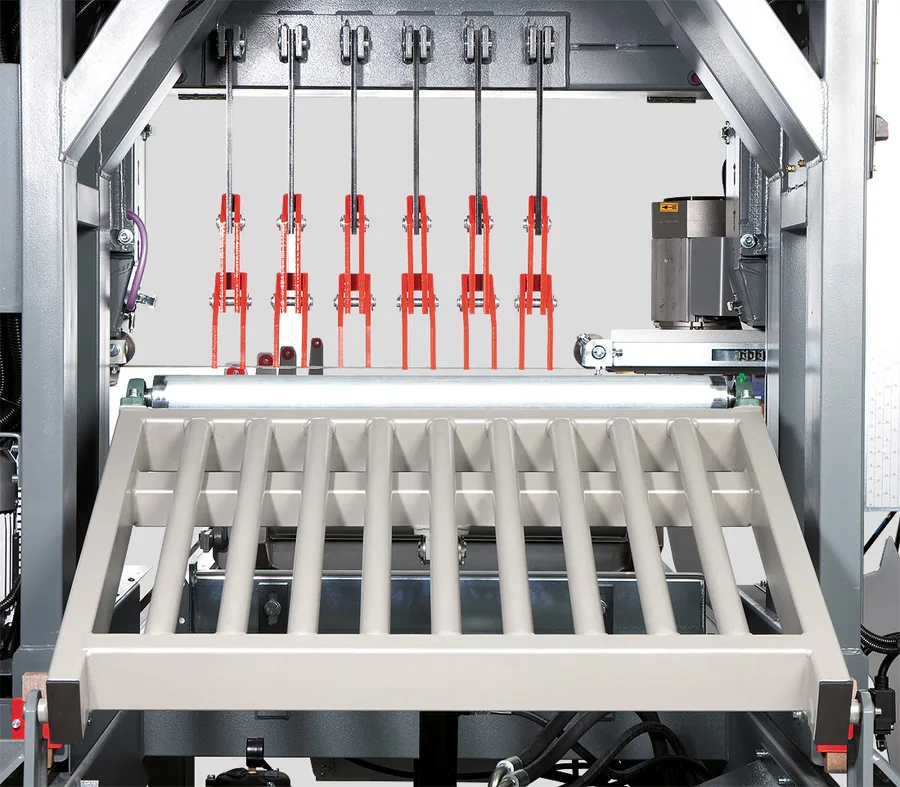

Deszka hidraulikus toló
A hidraulika lehetővé teszi a vágási síkhoz igazodó beállítást. Az adagolt anyag utólagos szalag- vagy görgős szállítószalagokra való tolására szolgál.

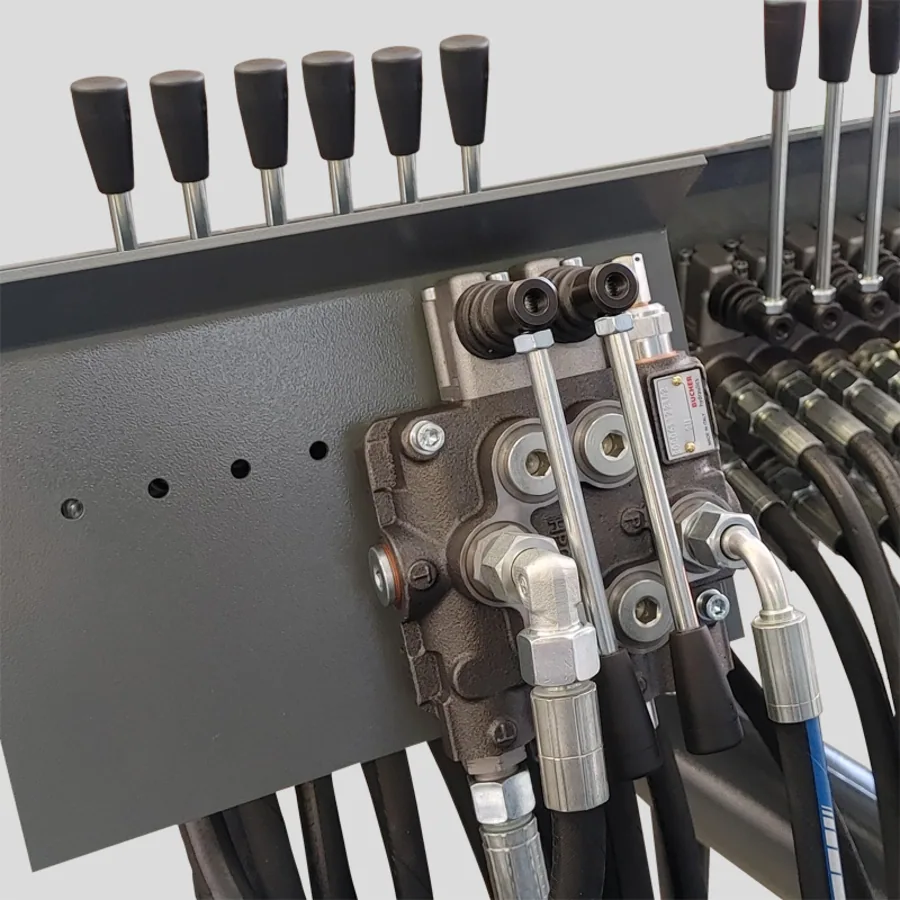

Hidraulikus kar
A hidraulikus elosztó kiegészítő karja további hidraulikus tartozékok csatlakoztatását és vezérlését teszi lehetővé.
Fűrészszalag-vezető görgőkészlet VK 35
Edzett görgő, csapágyak és tengely 35 mm-es fűrészszalaghoz tervezve.
Fűrészszalag-vezető görgőkészlet VK 40
Edzett görgő, csapágyak és tengely 40 mm-es fűrészszalaghoz tervezve.
Sík futókerék szíj GPK 1885
