PILOUS szalagfűrészgép
Pilous Xpert 3.3
Pilous Xpert 3.3 szalagfűrész 3D nyomtatáshoz Speciálisan állítható nyomólapos szorítórendszer biztosítja az optimális rögzítést. A fűrész ütközőkkel ellátott billentő mechanizmussal van felszerelve.
Leírás

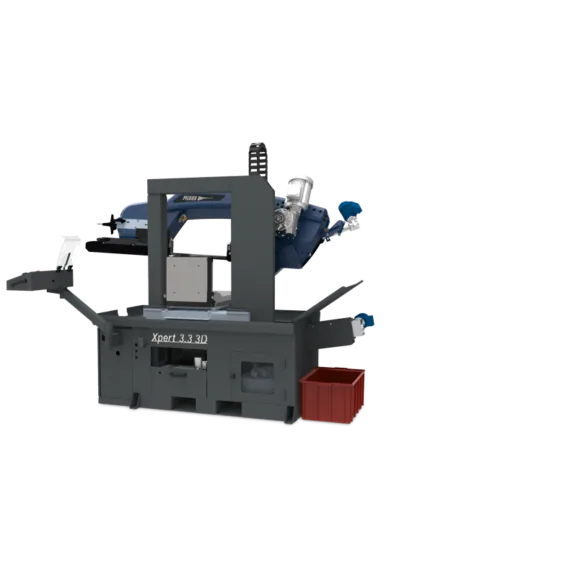

Pilous Xpert 3.3 szalagfűrész 3D nyomtatáshoz
Speciálisan állítható nyomólapos szorítórendszer biztosítja az optimális rögzítést. A fűrész ütközőkkel ellátott billentő mechanizmussal van felszerelve. Ez lehetővé teszi a nyomólemez gyors és egyszerű befogását vízszintes helyzetben, és könnyen dönthető függőleges helyzetbe hidraulika segítségével. A nyomólap precíz rögzítése garantálja a vágás beállítását minimális ráhagyással és ezáltal anyagmegtakarítást a nyomtatásnál. A vágás és az alaplap közötti távolság automatikusan beáll. A nyomólemez egy hidraulikus henger segítségével egy lineáris vezetővonal mentén mozog. A teljes vágási folyamat, beleértve a nyomólap billentését és mozgatását is, automatikusan lezajlik.
A nyomólap maximális mérete 350 x 350 mm.
A befogórendszer fokozatmentesen állítható pofája 10-60 mm vastagságú nyomólap beépítését teszi lehetővé.
A gép innovatív alapra van felszerelve, ami nem csak a kellő stabilitás miatt fontos, hanem a minimális méretek miatt is (az alap szélessége mindössze 850 mm).
A gépet általánosan robusztus kialakítás jellemzi. Alapja egy stabil gépalap nyomólapos befogórendszerrel és egy lineáris vezetőn mozgatható kétoszlopos kar összeállítási rendszerrel. A pengekar egy lineáris vezetés mentén mozog egy hidraulikus henger segítségével, amelyet erős hidraulikus erőegység hajt meg. A penge egyedi karja öntött kerekekkel rendelkezik, amelyeket ipari csigahajtóműves motor hajt. Mindez garantálja a hosszú távú vágási pontosságot és a gép élettartamát. A gépet az egyszerű kezelés jellemzi a központi kezelőpanelen keresztül, fokozatmentesen állítható előtolással a vágásig.
Vágószerszámként egy 34 x 1,1 mm-es ipari bimetál fűrészlapot használnak. A fűrészlap vágási pontossága a vágás előtt és mögött elhelyezett keményfém vezetőnek köszönhetően garantált. Az optimális fűrészlap-sebesség 20-130 m/perc frekvenciaváltó segítségével biztosítja a lehető legmagasabb vágási termelékenységet. készlet, ami a vágási pontosságra és a fűrészlap élettartamára is pozitív hatással van.
Kiváló minőségű munkavilágítás erős LED lámpával.
A gép az ügyfél igényei szerint módosítható.
A nyomólap max. vágási magassága és vágási szélessége 350x350 mm
motort a hidraulikus egységből400V/50Hz/0,55K
Olaj a hidraulikus rendszerbenkb. 25 l (ISO 6743/4-HM, DIN 51 524, 2. rész-HLP)
Műszaki adatok
Alapfelszereltség
Elektromos tisztítókefe KDE
Ipari motorral és csigahajtóművel működtetett acél körkefe. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Fűrészszalag feszességjelző CD
Biztosítja a fűrészszalag pontos feszítését a nyomásmérő alapján a kívánt értékre, és annak ellenőrzését a gép használata során. Az optimális fűrészszalag-feszesség alapvető fontosságú az élettartama és a vágási pontosság szempontjából.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Fűrészlap hűtés
A fűrészlap hűtése meghosszabbítja a lap élettartamát, eltávolítja a forgácsokat, és hozzájárul a magasabb vágási minőséghez. A hűtőfolyadék-szivattyú a fűrészlappal együtt indul. Az emulzió mennyiségét a vezetőfejeken lévő szelep adagolja. Az emulzió a hulladéktartályon keresztül visszatér a rendszerbe. Ez a tartozék nem kombinálható a következő tartozékokkal: elszívódoboz.
Anyagmozgató asztal
Az asztal megkönnyíti a nehéz nyomólemezek kezelését a 3D nyomtató és a fűrész között. Az elektromos meghajtás biztosítja az asztal magasságának beállítását.
