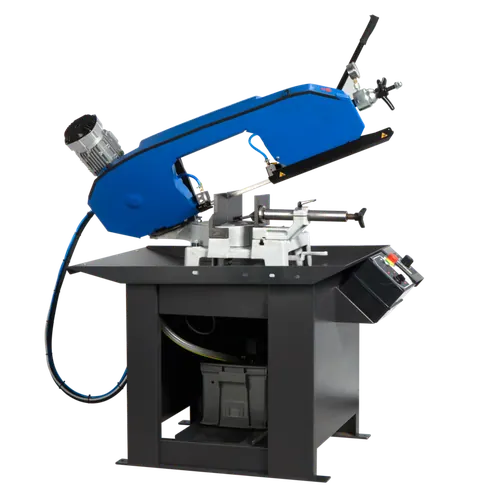

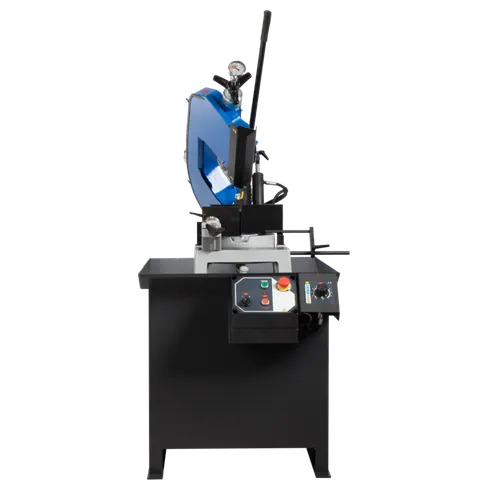

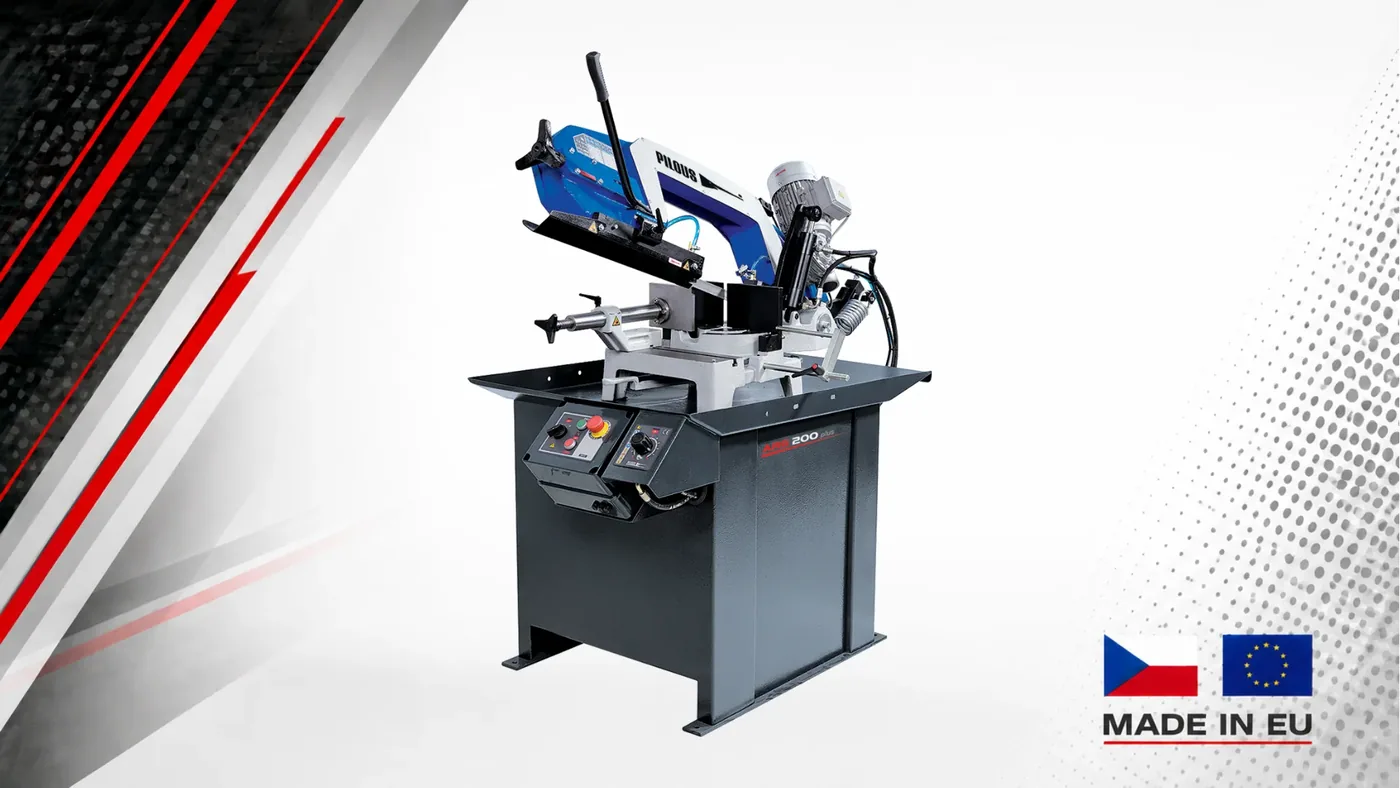

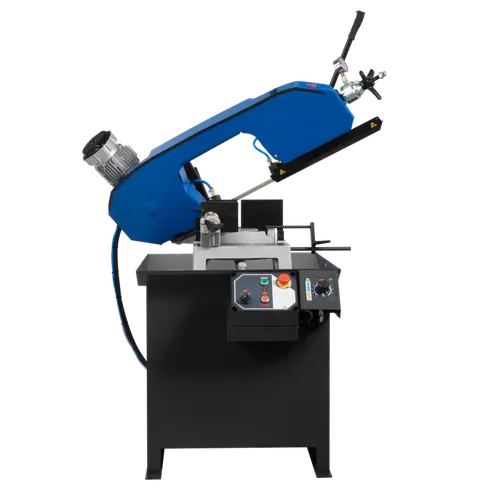

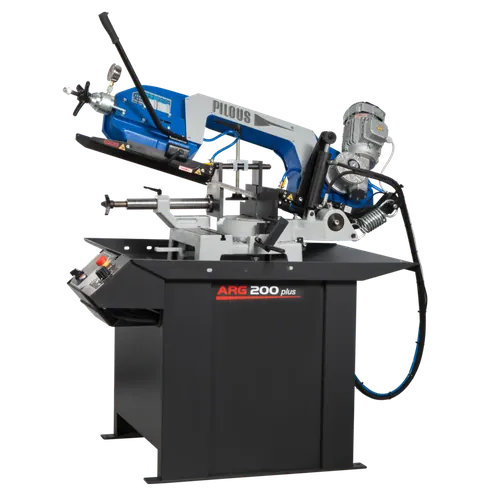

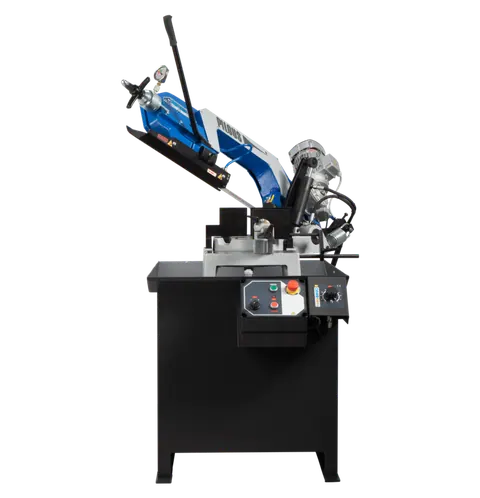

PILOUS szalagfűrészgép
ARG 200 plus
Az univerzális "kisméretű" szalagfűrészgép. Általános felhasználásra tervezve. Lakatosipari, karbantartó és gépgyártó üzemekben egyaránt telepíthető. Fűrészszalag 20x0,9 mm mely stabilabb vágást eredményez mint a keskenyebb lapok.
- Vágási kapacitás
- ⌀ 200 mm
- Fűrészszalag mérete
- 2490 x 20 x 0,9 mm
- Szögvágási tartomány
- 90° / ±45° / +60°
Leírás
Az univerzális "kisméretű" szalagfűrészgép. Általános felhasználásra tervezve. Lakatosipari, karbantartó és gépgyártó üzemekben egyaránt telepíthető. Fűrészszalag 20x0,9 mm mely stabilabb vágást eredményez mint a keskenyebb lapok. A szalagfűrész keret felemelése kézzel történik, a vágás előtolását a gép keretének a súlya adja, melyet folyamatosan lehet szabályozni egy olaj csappantyús pillangószeleppel. A vágás befejezése után a szalagfűrész meghajtó motor automatikusan kikapcsol. Kisebb mérete lehetővé teszi, hogy a gépet kis műhelyekben is könnyedén telepíteni lehessen.
Szögben vágási lehetőség mindkét irányban fokonként jobbra 60 ° és balra 45 ° ig. A gép és a fűrészszalag forog az anyag körül így a fűrészlap nem vág a rakfelületbe amikor a munkadarab be van fogva a satuba.
A kívánt vágási szög egy irányba fokonként állítható 90 ° - 60 ° közötti tartományban A gép kerete robusztus vibráció elnyelő szürke ötvözött öntöttvas.
Modern koncepció lehetővé teszi a nagy vágási tartományt függőlegesen és szögben vágáskor is.
Egyszerű satumechanizmus a kívánt vágási szöget egyszerű skálán könnyedén be lehet állítani.

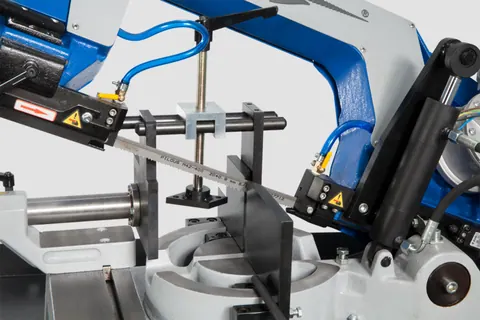

Maximális vágási pontosság! Három oldalról keményfém betétek vezetik a fűrészszalagot.
Maximális fűrészlap élettartam ebben a kategóriában.

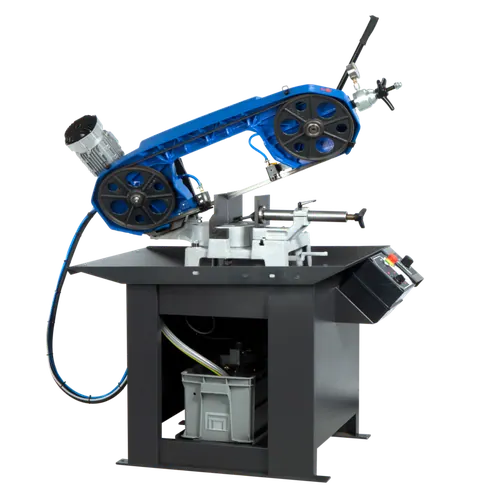

A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.
Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.
Háromfázisú kétsebességes motor (400V) , két sebesség 40 és 80 m / min.
A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.
Egyszerű vezérlés ergonomikusan elhelyezett kezelőszervek.
* Megrendelés előtt kérje egyénre szabott kondicióinkat az Ön igényei szerint.
Meghajtó motor: 400 V / 50 Hz / 0,75/0,95 kW
Kötegszorító – manuális nyomóberendezéssel
Ha kötegelve kell vágni anyagokat ez az egyszerű de megbízható eszköz
biztosítja az alapanyagok egyszerű és megbízható le- és összeszorítását.
Biztosítja a jó világítást a munkaterületen, ha a világítás a munkahelyen nem elegendő.
Nagynyomással finom olajködöt permetez a fűrészlapra.
Ez helyettesíti hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti nedvesség
vagy nem megoldott az elhasznált folyadék elszállítása stb.
Vágási kapacitás
| Profil | 90° | -45° | +45° | +60° |
|---|---|---|---|---|
| Kör | 200 | 135 | 155 | 95 |
| Négyzet | 200 | 115 | 130 | 65 |
| Téglalap | 250 x 140 | 150 x 70 | 160 x 125 | 100 x 60 |
Műszaki adatok
Alapfelszereltség
Anyagütköző - Alapfelszereltség
Egyszerű ütköző a vágandó anyag kívánt hosszának beállításához.
Opcionális kiegészítők
Nyomóberendezés
Az anyagkötegek befogására szolgál. Egyszerű és megbízható anyagbefogást biztosít függőleges érintkezési nyomás segítségével.
Halogén lámpa LA
Jó világítást biztosít a gép munkaterületén. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Kar automatikus eresztésének indítása
Standard gépeken a kar eresztésének vezérlőszelepét a kar felemelése után le kell zárni, és a következő kar eresztésnél újra be kell állítani az eresztési sebességet. Ebben a változatban a vezérlőszelep egy elektrohidraulikus szeleppel is fel van szerelve, amely a kar felemelése után a beállított pozícióban marad. A fűrészszalag indítása után automatikusan kiold, és a kar beállított sebességgel ereszkedik a vágásba. Így a vágásonkénti eresztési sebesség beállítása megszűnik. Ez jelentősen kiküszöböli a kezelői hibákat, ezzel védi a fűrészszalagokat, és növeli a gép termelékenységét is. Ideális segítség az anyagok nagyobb sorozatokban történő vágásakor.
Görgősorok és anyagmozgatás
A ARG 200 plus géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.

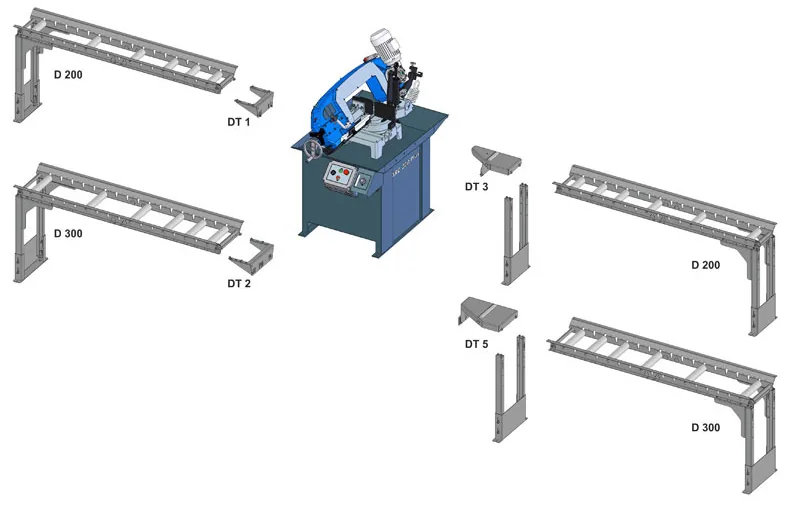

Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
