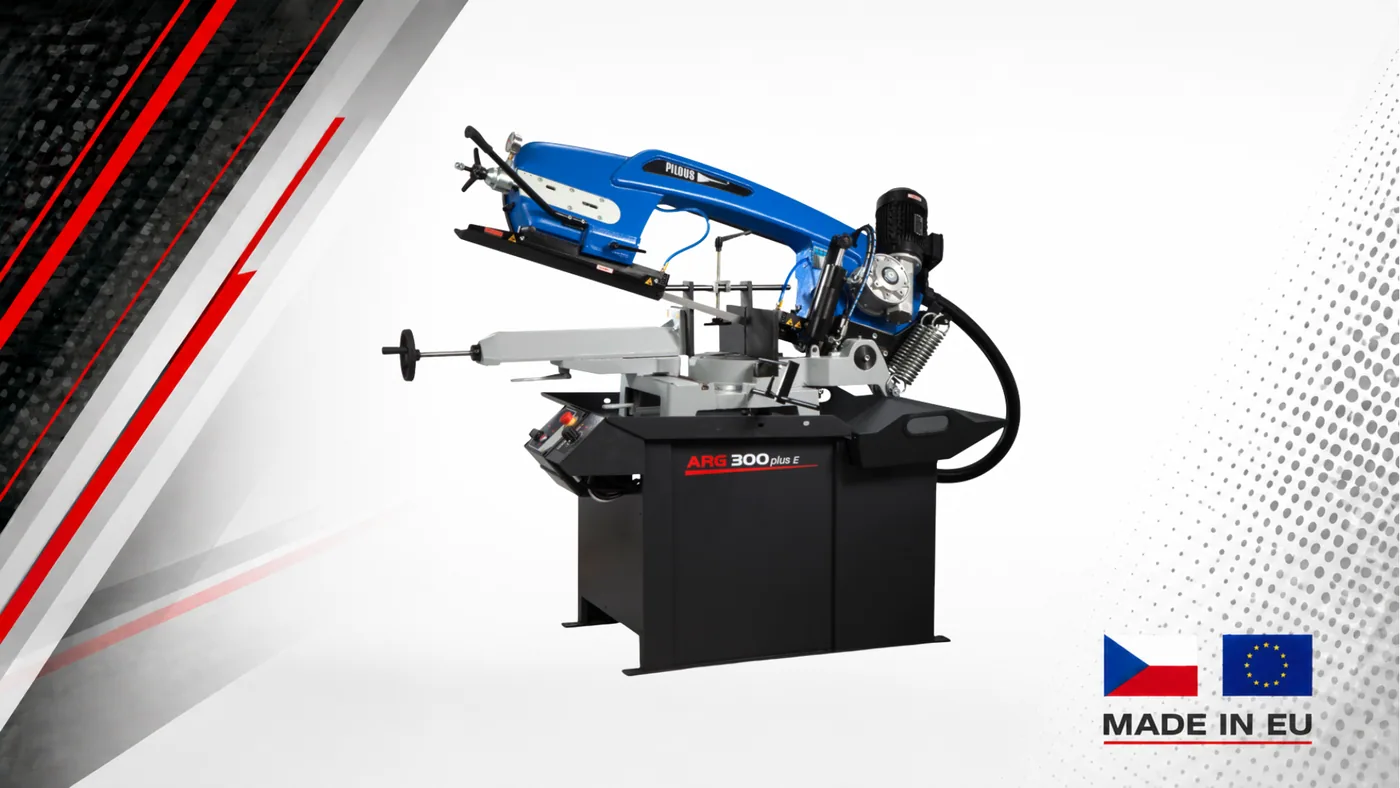

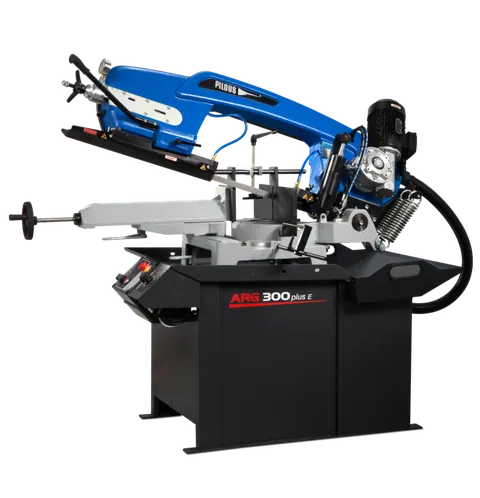

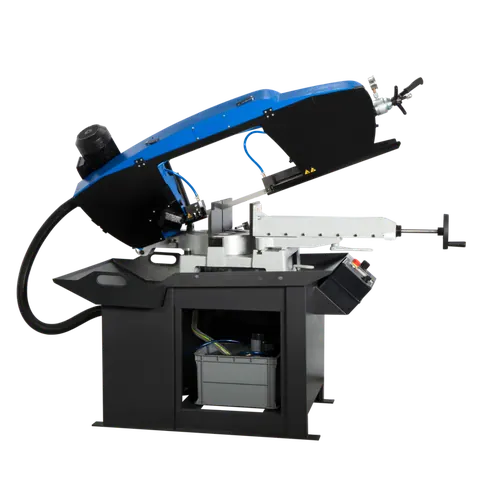

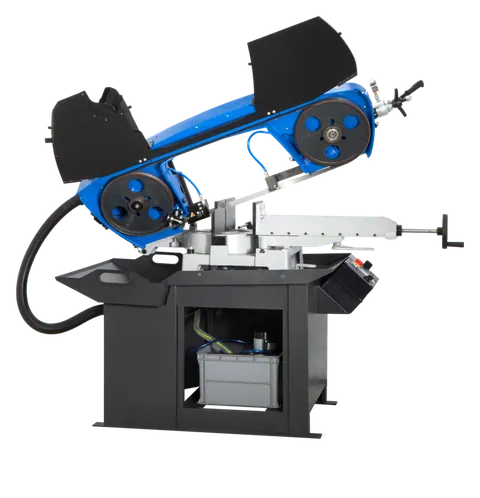

PILOUS szalagfűrészgép
ARG 300 plus E
Univerzális, gravitációs szalagfűrészgép kétsebességű ipari hajtással, 300 mm vágási kapacitással és ±45° / +60° szögben vágási lehetőséggel.
- Vágási kapacitás
- ⌀ 300 mm
- Fűrészszalag mérete
- 3150 x 27 x 0,9 mm
- Szögvágási tartomány
- 90° / ±45° / +60°
Leírás
Univerzális szalagfűrészgép, amely a folyamatos, több műszakos üzemtől a lakatos- és karbantartó műhelyekig sokféle területen megállja a helyét. Ipari, 27 x 0,9 mm-es fűrészszalaggal dolgozik, amely számos kivitelben elérhető, így rozsdamentes és szerszámacél vágására is alkalmas.
A fűrészkar emelése kézi, a vágásba történő előtolást a kar önsúlya biztosítja, amely olajfékes szeleppel fokozatmentesen szabályozható. A vágás befejeztével a szalag hajtása automatikusan kikapcsol. A forgóasztalos satu fokozatmentes szögállítást tesz lehetővé jobbra 60°-ig, balra 45°-ig; az asztal a szalaggal együtt fordul, így a szalag nem vág bele a satu felfekvő felületébe.

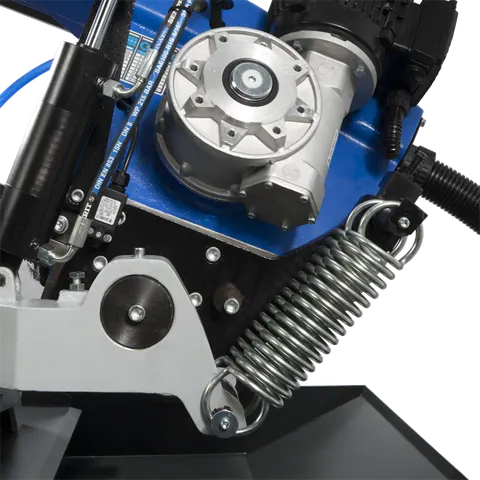

Az üreges, zárt szelvényű karöntvény kiemelkedő merevséget, pontos vágást és hosszú szalagélettartamot ad. Az elektromos vezetékek és a hűtőrendszer a kar üregeiben, védetten futnak. Az „E” kivitel kétsebességű, háromfázisú motorral készül, 40 és 80 m/min szalagsebességgel; az E.F. változat frekvenciaváltóval 15–90 m/min fokozatmentes szabályozást kínál.
Vágási kapacitás
| Profil | 90° | -45° | +45° | +60° |
|---|---|---|---|---|
| Kör | 300 | 220 | 240 | 155 |
| Négyzet | 290 | 190 | 190 | 150 |
| Téglalap | 360 x 190 | 240 x 100 | 240 x 160 | 150 x 150 |
Műszaki adatok
Alapfelszereltség
Anyagütköző - Alapfelszereltség
Egyszerű ütköző a vágandó anyag kívánt hosszának beállításához.
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.
Opcionális kiegészítők

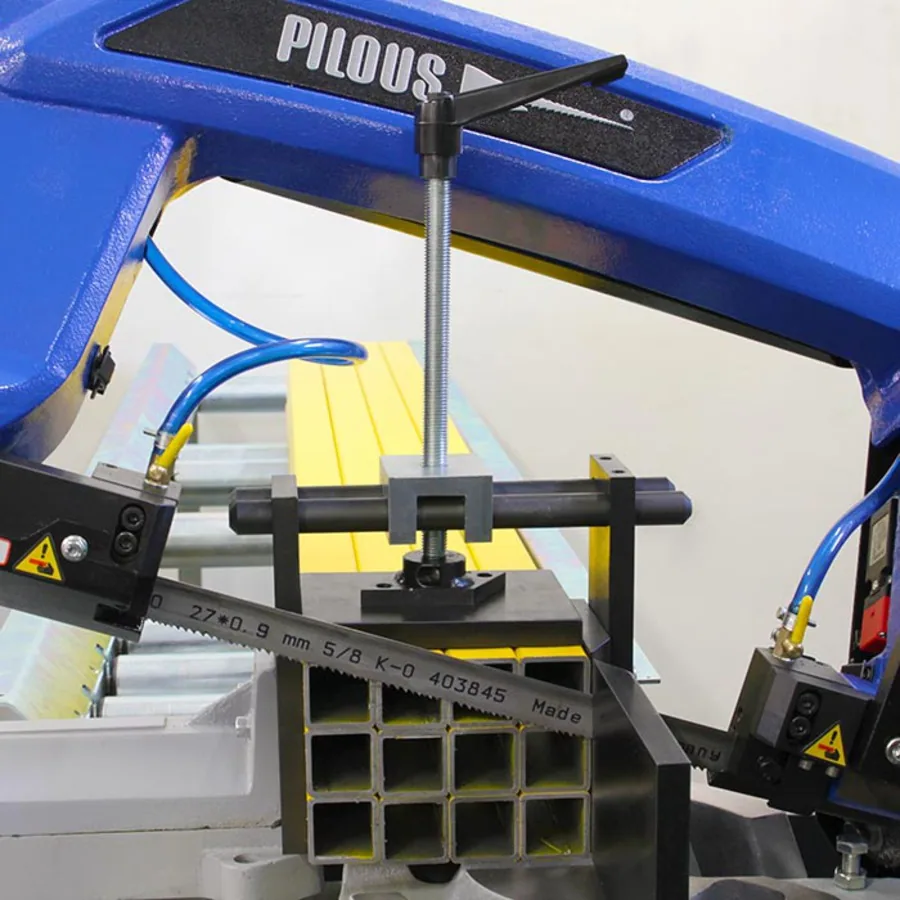

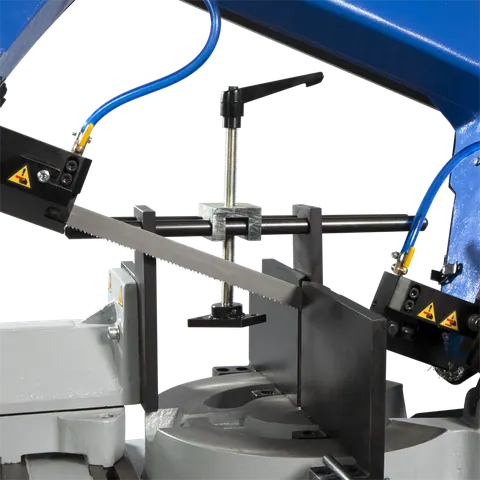

Nyomóberendezés
Az anyagkötegek befogására szolgál. Egyszerű és megbízható anyagbefogást biztosít függőleges érintkezési nyomás segítségével.
Anyagcsúszda KL
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor. A 2 részből álló csúszdaszerkezet megakadályozza a hűtőfolyadék szivárgását.
Halogén lámpa LA
Jó világítást biztosít a gép munkaterületén. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Tisztítókefe KDM
Acél tisztítókefe, meghajtó kerékkel hajtva. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Fűrészszalag feszességjelző CD
Biztosítja a fűrészszalag pontos feszítését a nyomásmérő alapján a kívánt értékre, és annak ellenőrzését a gép használata során. Az optimális fűrészszalag-feszesség alapvető fontosságú az élettartama és a vágási pontosság szempontjából.
Kar automatikus eresztésének indítása
Standard gépeken a kar eresztésének vezérlőszelepét a kar felemelése után le kell zárni, és a következő kar eresztésnél újra be kell állítani az eresztési sebességet. Ebben a változatban a vezérlőszelep egy elektrohidraulikus szeleppel is fel van szerelve, amely a kar felemelése után a beállított pozícióban marad. A fűrészszalag indítása után automatikusan kiold, és a kar beállított sebességgel ereszkedik a vágásba. Így a vágásonkénti eresztési sebesség beállítása megszűnik. Ez jelentősen kiküszöböli a kezelői hibákat, ezzel védi a fűrészszalagokat, és növeli a gép termelékenységét is. Ideális segítség az anyagok nagyobb sorozatokban történő vágásakor.
Görgősorok és anyagmozgatás
A ARG 300 plus E géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.

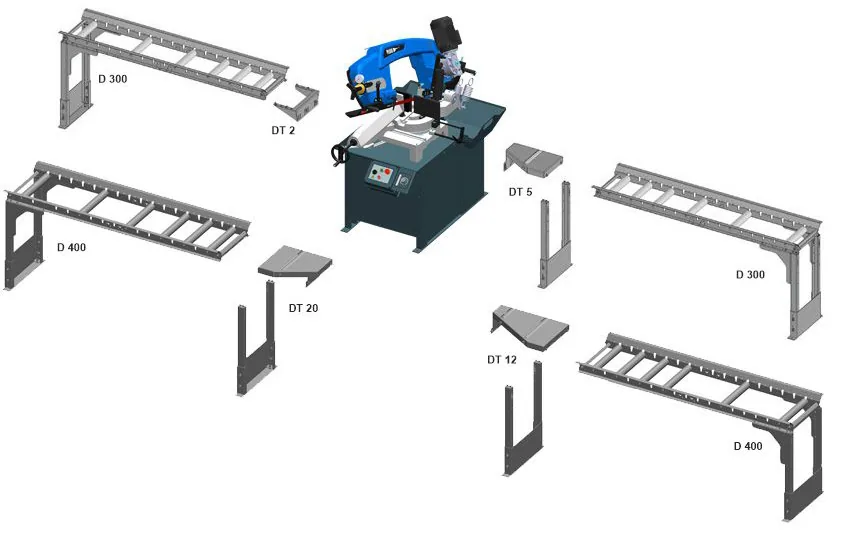

Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
