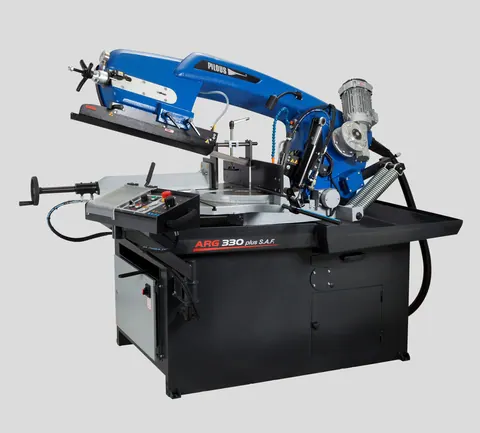

PILOUS szalagfűrészgép
ARG 330 plus S.A.F.
Robusztus szalagfűrészgép. Folyamatos felhasználásra tervezve. Lakatosipari, karbantartó és gépgyártó üzemekben egyaránt telepíthető. Fűrészszalag 27x0,9 mm mely stabilabb vágást eredményez mint a keskenyebb lapok.
- Vágási kapacitás
- ⌀ 330 mm
- Fűrészszalag mérete
- 3870 x 34 x 1,1 mm
- Szögvágási tartomány
- 90° / -45° / +45° / +60°
Leírás
Robusztus szalagfűrészgép. Folyamatos felhasználásra tervezve. Lakatosipari, karbantartó és gépgyártó üzemekben egyaránt telepíthető. Fűrészszalag 27x0,9 mm mely stabilabb vágást eredményez mint a keskenyebb lapok. INOX, ötvözött tömör anyagok, szerszámacélok vágására is javasolt.
A gép fel van szerelve nagy teljesítményű ipari hidraulikus egységgel. Egyetlen kapcsoló megnyomására a gép végrehajtja a teljes vágási ciklust - anyag befogása, szorítása, hűtés kezdete, vágás, hűtés megállítás, a keret felemelése az eredeti helyzetbe és a satu kiengedése-.
A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen a nagyobb sorozatok és az erősen ötvözött alapanyagok esetében. Ha átkapcsoljuk kézi üzemmódra minden funkciót külön gombnyomásra végzi el a hidraulika. Hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. Az anyag mozgatása kézi erővel történik.
Maximális vágási hatékonyságot frekvencia váltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.
Szögben vágási lehetőség mindkét irányban fokonként jobbra 60 ° és balra 45 ° ig. A gép és a fűrészszalag forog az anyag körül így a fűrészlap nem vág a rakfelületbe amikor a munkadarab be van fogva a satuba.
Egyszerű zármechanizmussal rögzíthető a skálán 45 °, 60 ° és 90 ° vágása.
A gép kerete robusztus vibráció elnyelő szürke ötvözött öntöttvas.
A nagy talapzat és hatalmas kar-fordulópont rendszer és a nagy teherhordó felületek biztosítják kiemelkedő stabilitását ennek a gépnek, még akkor is ha a vágandó munkadarabok nehezen megmunkálhatóak.
Modern koncepció lehetővé teszi a nagy vágási tartományt függőlegesen és szögben vágáskor is.
Egyszerű satumechanizmus a kívánt vágási szöget egyszerű skálán könnyedén be lehet állítani.

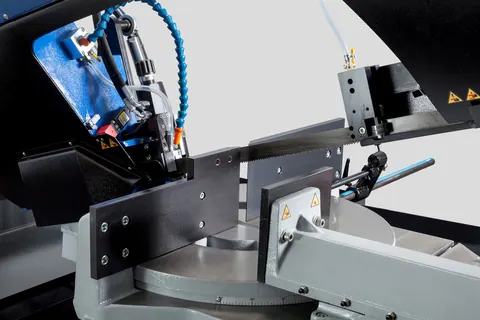

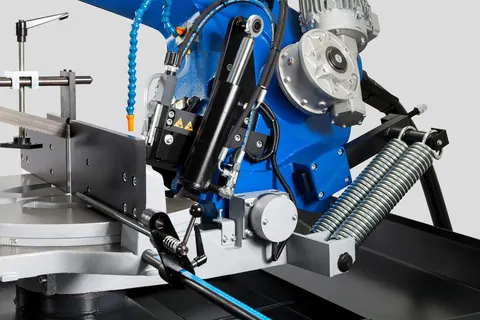

Maximális vágási pontosság! Három oldalról keményfém betétek vezetik a fűrészszalagot.
Maximális fűrészlap élettartam ebben a kategóriában.
A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.
Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.
A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.

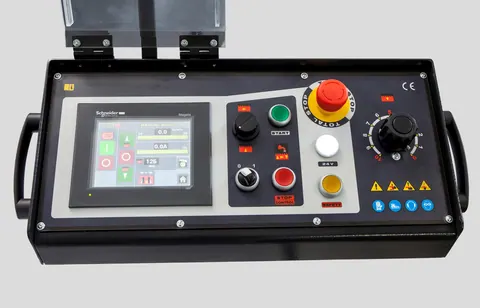

Egyszerű vezérlés ergonomikusan elhelyezett kezelőszervek.
500 mm-es csuklós munkadarab stop rendszer. Csuklós rendszer megakadályozza, hogy a munkadarab ne szoruljon be a vágás során.
Hidraulika motor: 400 V / 50 Hz / 0,55 kW
Kötegszorító – manuális nyomóberendezéssel
Ha kötegelve kell vágni anyagokat ez az egyszerű de megbízható eszköz biztosítja az
alapanyagok egyszerű és megbízható le- és összeszorítását.
Ha kötegelve kell vágni anyagokat ez a hidraulikus megbízható eszköz biztosítja az
alapanyagok egyszerű és megbízható le- és összeszorítását és igazodik a vágási ciklusokhoz.
A hidraulikus vezérlésű automatikus nyomás szabályzó ellenőrzi és ha kell állítja
az optimális fűrészlap előtolást, mert érzékeli az ellenállást a vágandó anyagról.
Szignifikánsan csökkenti a szükséges vágási időt és nagyon megnöveli a fűrészlap élettartamát.
Az acél forgácskihordó körkefét egy ipari csigahajtóműves elektromotor hajtja így
könnyebben és hatékonyabban távolítja el a forgácsot a fogárokból.
Csatlakozik a géphez a satu mögött és lehetővé teszi, hogy a levágott anyagot
egy egyszerű csúszdán egy edénybe gyűjtsük vágás közben nagyobb sorozatban.
A csúszda 2 részből áll és megakadályozza a hűtőfolyadék kiszivárgását a munkaterületről.
Kiváló minőségű ipari lézeres projektor jelöli ki a vágási vonalat a vágandó anyagon.
Gyorsabb, pontosabb és egyszerűbb beállítást tesz lehetővé.
Egyenletesen távolítja el a forgácsot a munkaterületről. Csökkenti a gép tisztításához szükséges
időt különösen ha a vágás sorozatban megállás nélkül történik így nagy mennyiségű forgácsot
tud egyszerűen eltávolítani egy külső tároló edénybe.
Könnyedén le tudjuk olvasni a pontos feszítőerőt és optimális feszességet tudunk
beállítani ezzel az eszközzel a fűrészlapnak, megkönnyítve a gép használatát és
növelve a fűrészlapok élettartamát, a vágási pontosságot. Nagyon ajánlott tartozék.
Biztosítja a jó világítást a munkaterületen, ha a világítás a munkahelyen nem elegendő.
Nagynyomással finom olajködöt permetez a fűrészlapra. Ez helyettesíti
hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti víz
vagy nedvesség vagy nem megoldott az elhasznált folyadék elszállítása stb.
Vágási kapacitás
| Profil | 90° | -45° | +45° | +60° |
|---|---|---|---|---|
| Kör | 330 | 240 | 250 | 165 |
| Négyzet | 320 | 200 | 230 | 150 |
| Téglalap | 400 x 200 | 250 x 140 | 250 x 170 | 150 x 150 |
Műszaki adatok
Alapfelszereltség
Anyagütköző - Alapfelszereltség
Egyszerű ütköző a vágandó anyag kívánt hosszának beállításához.
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.
Opcionális kiegészítők

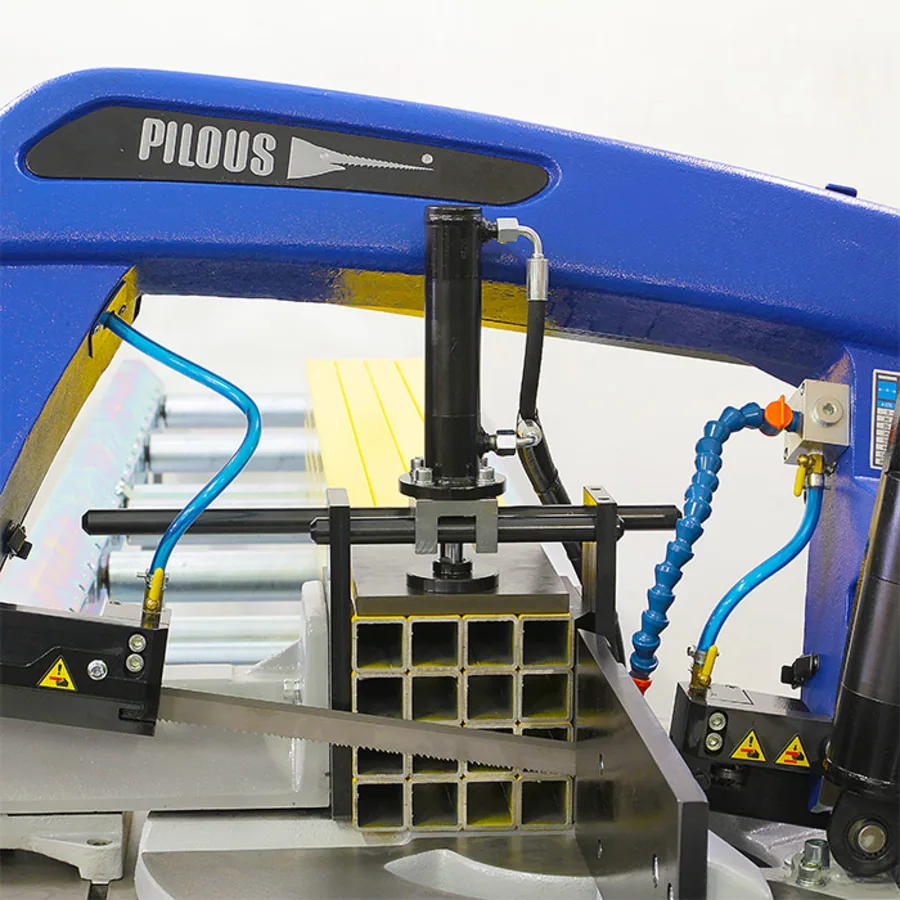

Hidraulikus leszorító HVP
Vágandó anyagkötegek rögzítésére szolgál. Megbízható befogást biztosít hidraulikusan vezérelt függőleges nyomással, a gép ciklusán belül működve.

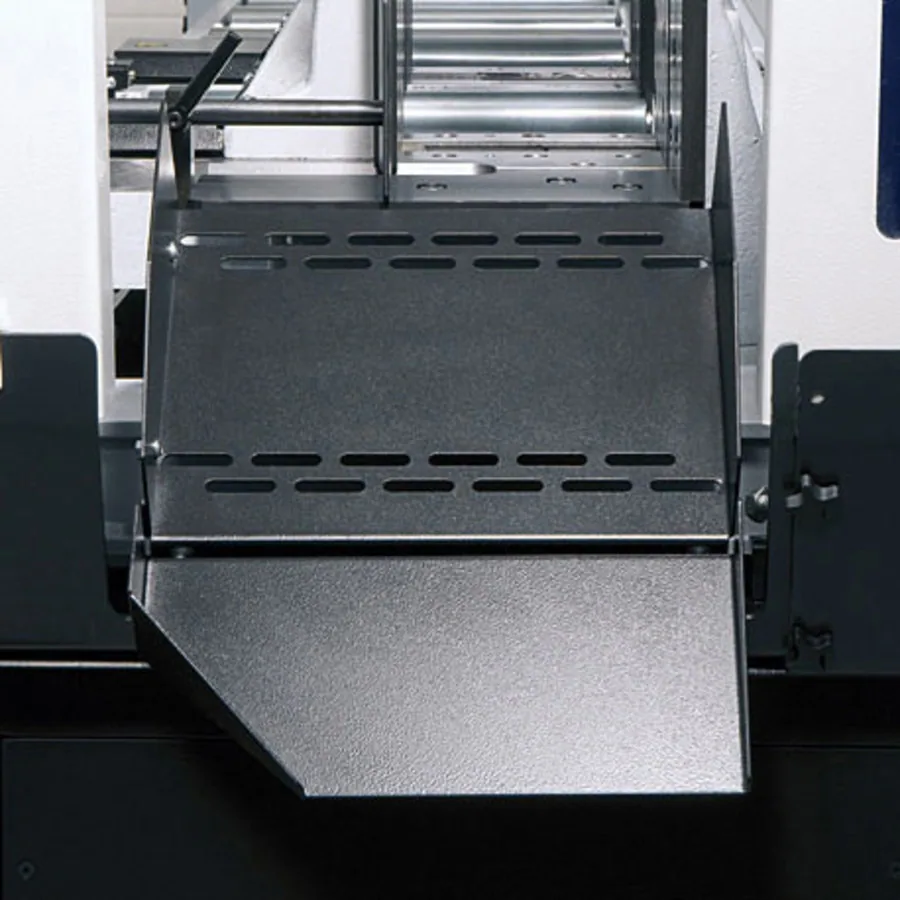

Anyagcsúszda KL
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor. A 2 részből álló csúszdaszerkezet megakadályozza a hűtőfolyadék szivárgását.
Halogén lámpa LA
Jó világítást biztosít a gép munkaterületén. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.

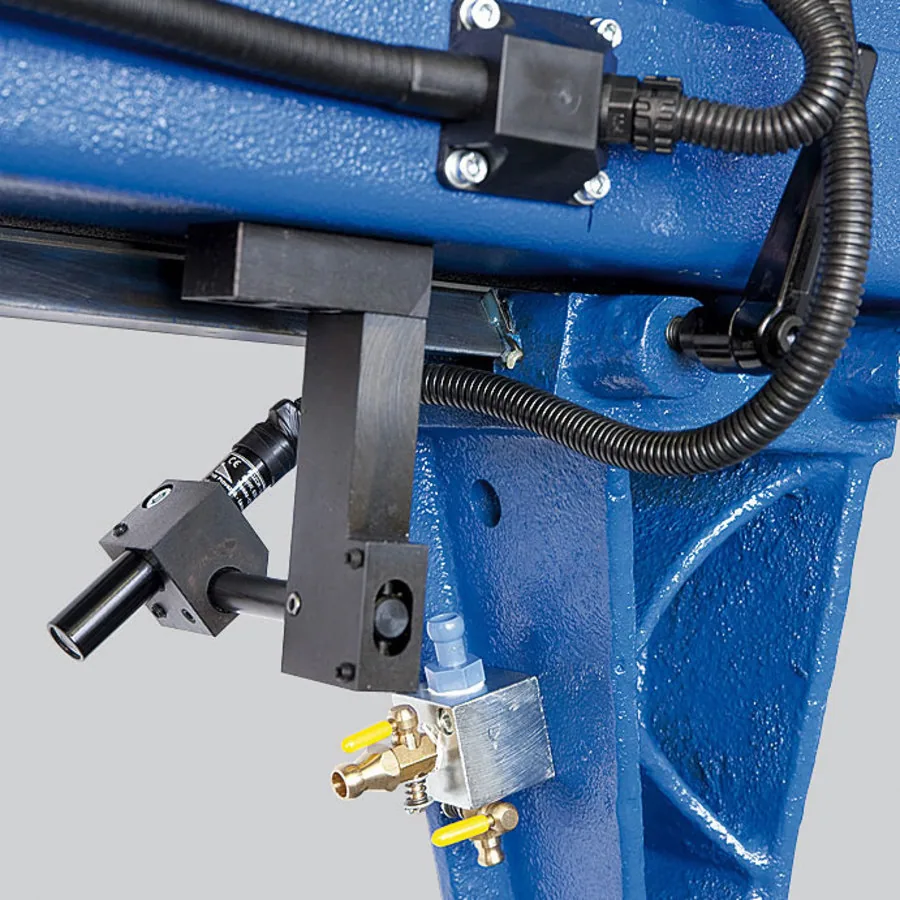

Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Tisztítókefe KDM
Acél tisztítókefe, meghajtó kerékkel hajtva. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.

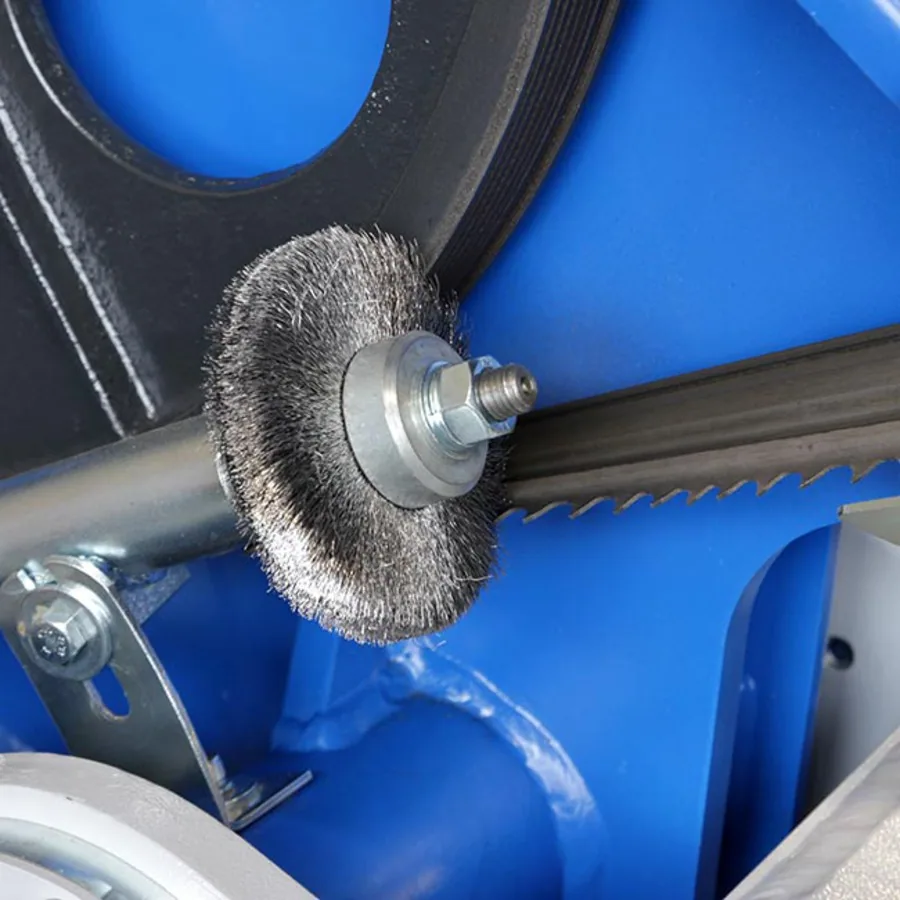

Elektromos tisztítókefe KDE
Ipari motorral és csigahajtóművel működtetett acél körkefe. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.

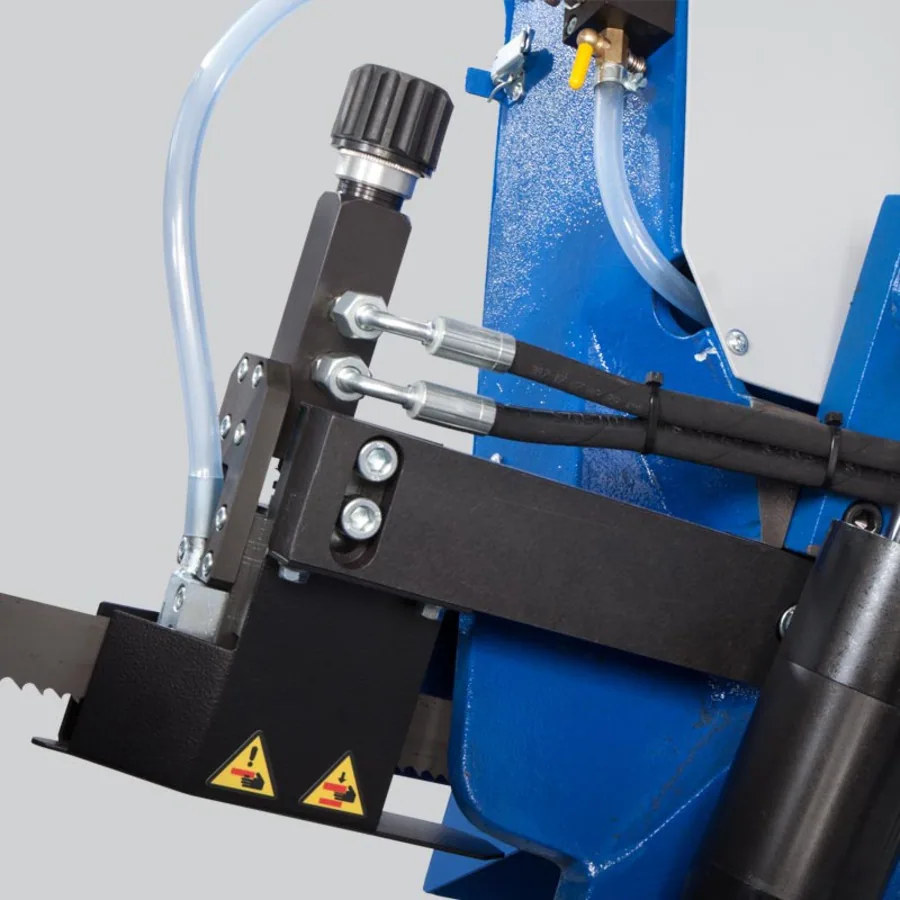

Nyomásszabályozás
Hidraulikusan vezérelt, egyoldalú automatikus fűrészszalag előtolás szabályozás a vágandó anyag ellenállásának megfelelően. Jelentősen csökkenti a vágási időt és a fűrészszalag élettartamát.

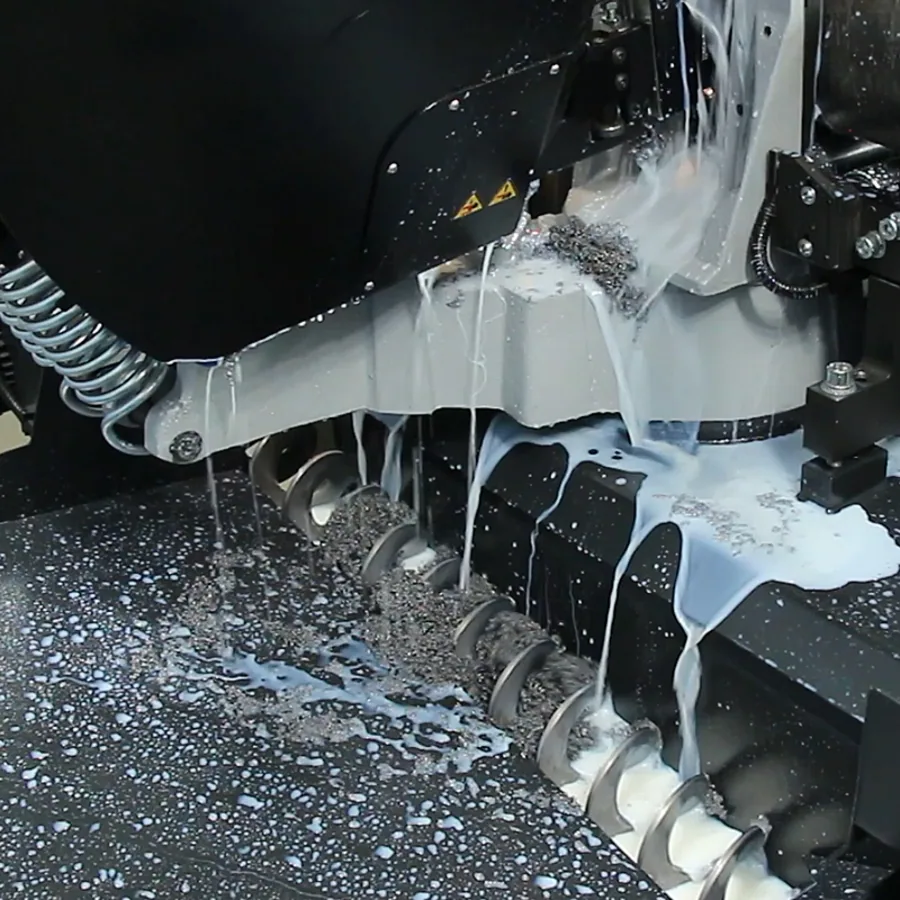

Csigás forgácskihordó SD
Biztosítja a forgácsok zökkenőmentes eltávolítását a gépből. Csökkenti a gép tisztításához szükséges időt, különösen nagymennyiségű forgácsot termelő tömör anyagok sorozatvágásakor.
Fűrészszalag feszességjelző CD
Biztosítja a fűrészszalag pontos feszítését a nyomásmérő alapján a kívánt értékre, és annak ellenőrzését a gép használata során. Az optimális fűrészszalag-feszesség alapvető fontosságú az élettartama és a vágási pontosság szempontjából.

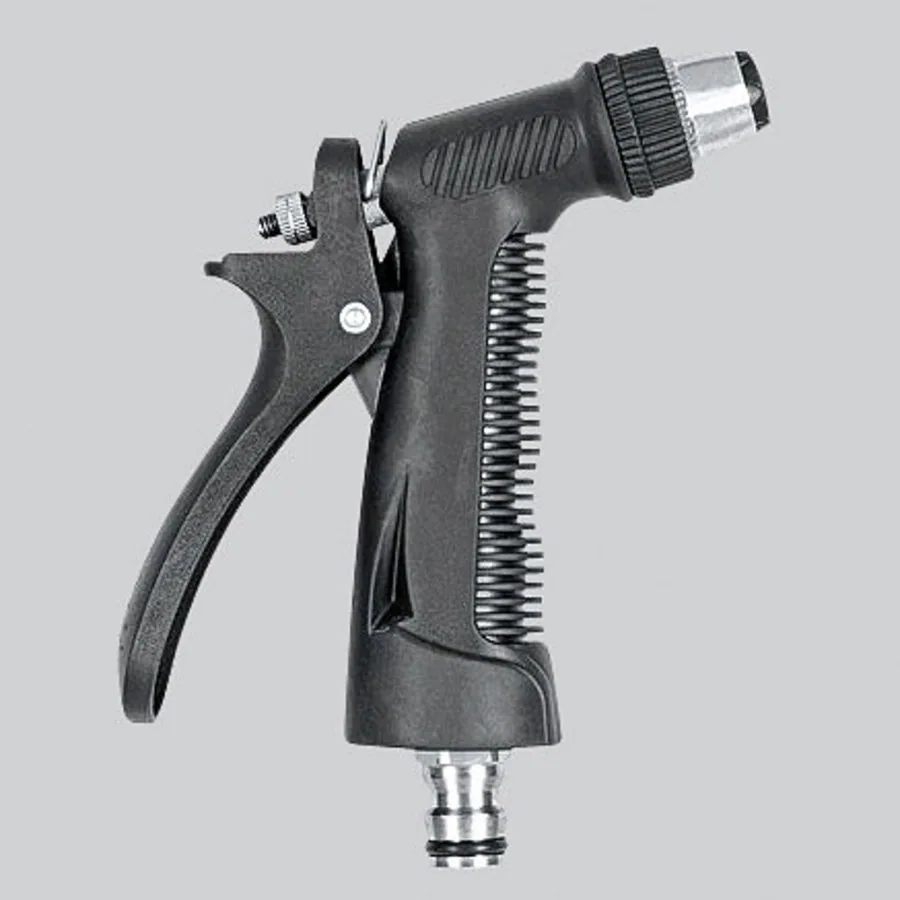

Öblítő pisztoly OPL
A gép munkaterületének tisztítására.

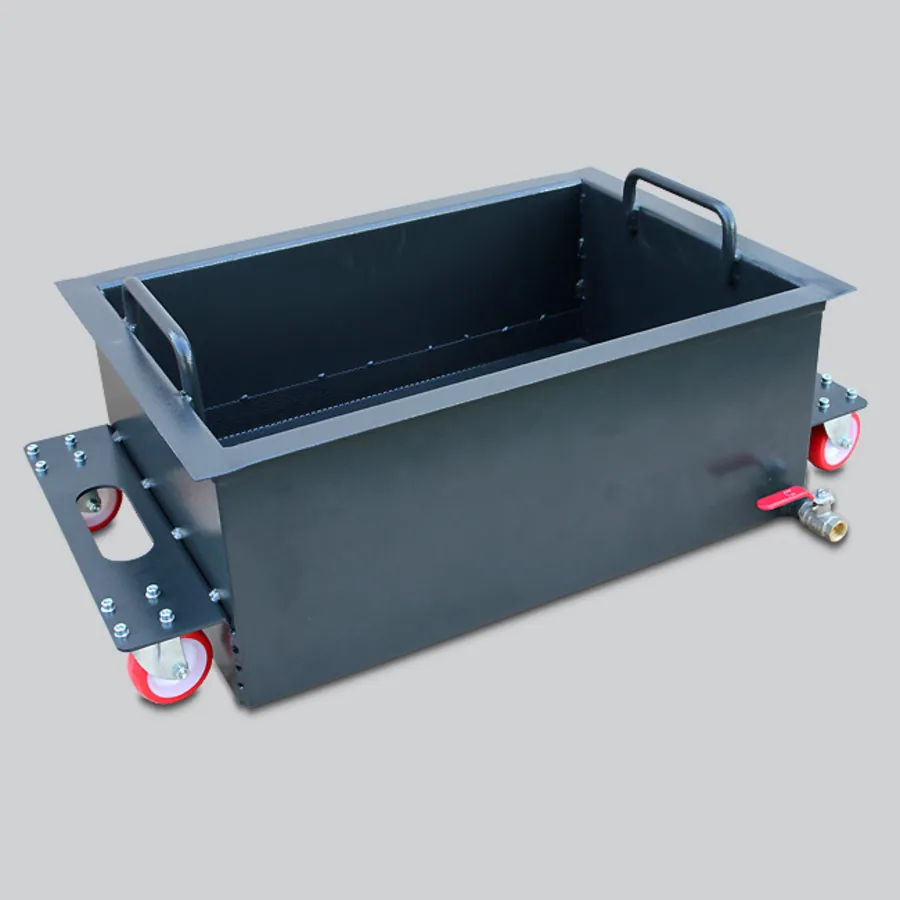

Forgácstartály SDB
A könnyű kezelhetőség érdekében a forgácstartály kerekekkel és billenő forgácstartállyal van felszerelve.

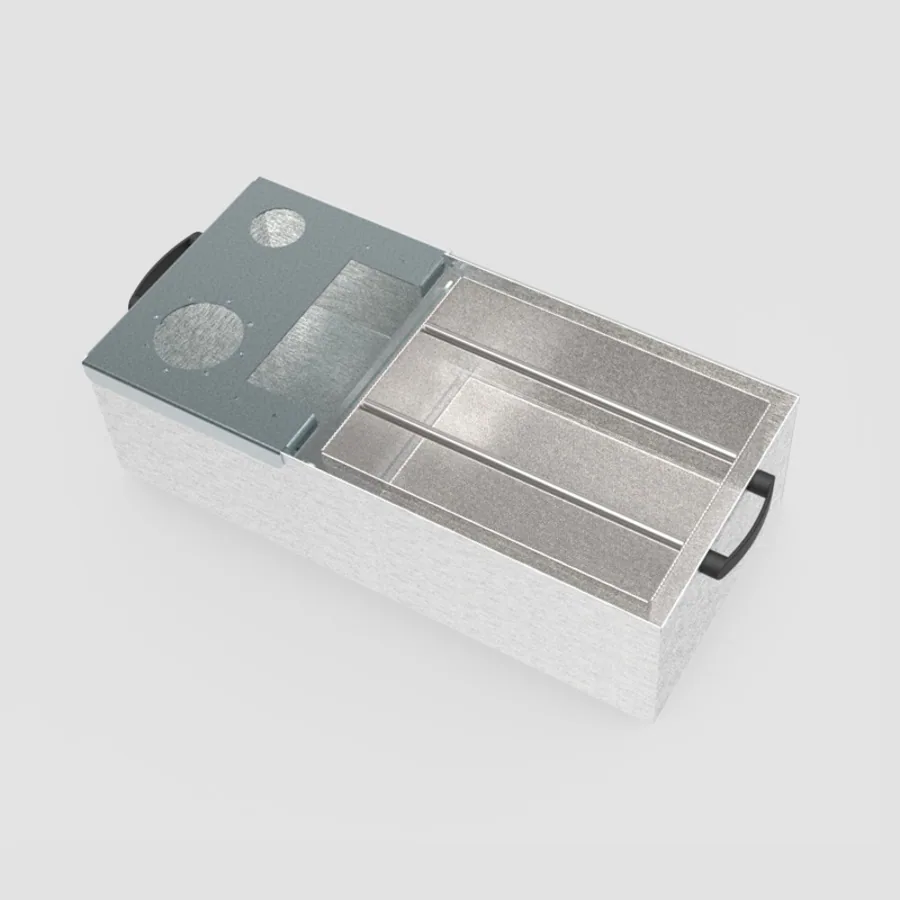

Rozsdamentes acél tartály és forgácsleválasztó
A robusztus rozsdamentes acél tartály opcionális tartozék, amely lehetővé teszi a gép kiegészítését forgácsleválasztóval. A forgácsleválasztó egy horganyzott, finoman perforált tartály a fűrészpor hatékony gyűjtésére, amely áthaladt az alapban lévő szitán. Ez a tartály könnyen eltávolítható, ha megtelik, és könnyen tisztítható a gépen kívül.

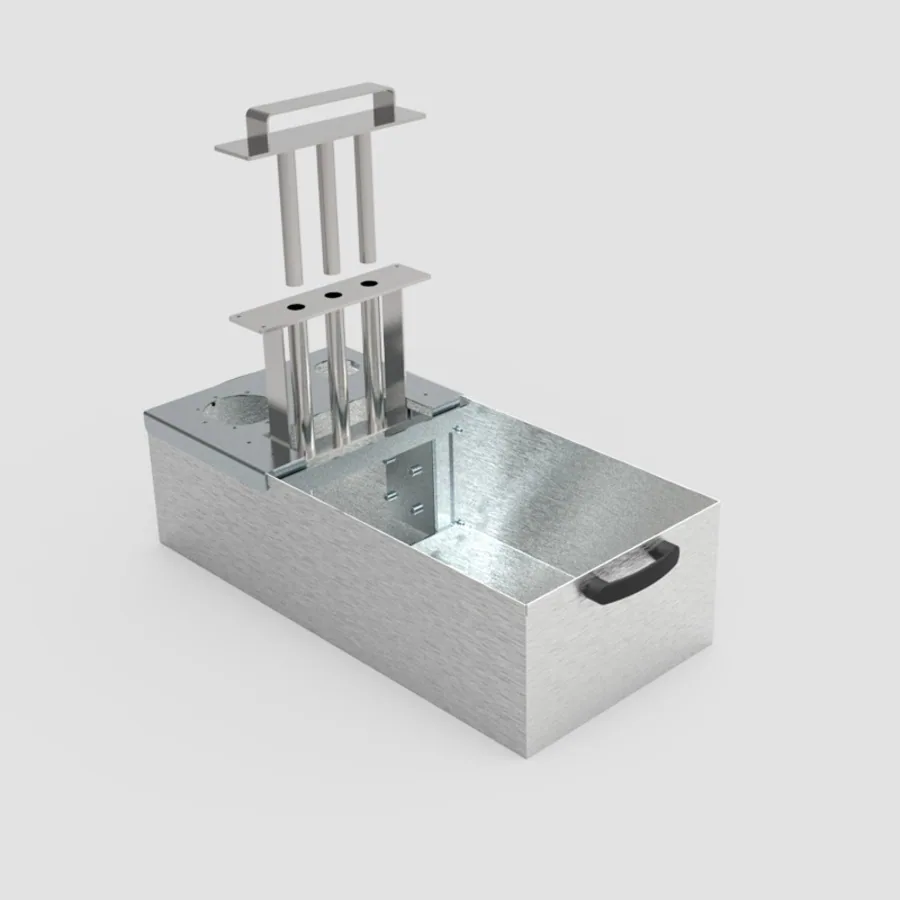

Rozsdamentes acél tartály és mágneses forgácsleválasztó
A robusztus rozsdamentes acél tartály egy extra tartozék, amely lehetővé teszi a gép kiegészítését mágneses forgácsleválasztóval. Különösen finom forgácsokhoz, amelyek áthaladtak a fűrészben lévő szitákon, rendkívül hatékony mágneses leválasztót használnak. Időt takarít meg a hűtési útvonal tisztításához és szétszereléséhez, és meghosszabbítja a hűtőemulzió élettartamát. Ez az eszköz könnyen eltávolítható és könnyen tisztítható a gépen kívül a mágneses rudak egyszerű kihúzásával a házból.
Görgősorok és anyagmozgatás
A ARG 330 plus S.A.F. géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.

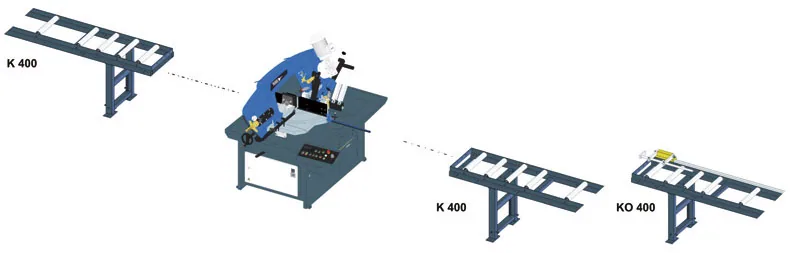

Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
