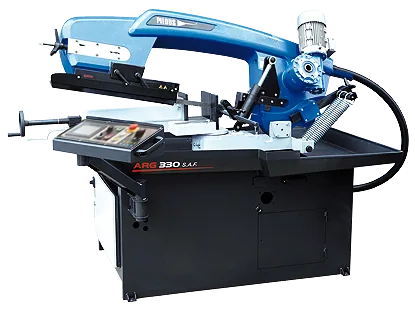

ARG 330 S.A.F. szalagfűrészgép



Ez a robusztus szalagfűrészgép általában alkalmas minden igényes előállító üzem részére mindenféle alapanyag darabolását. A fűrészszalag mérete 34 x 1,1mm, mely biztosítja a pontos vágást a nagy keresztmetszetű tömör anyagok darabolásánál is. Ajánlott szerszámacél, ötvözött acél, rozsdamentes acél és alumínium darabolására.

A keret egyedi és modern felfogása lehetővé teszi a lehető legszélesebb anyag darabolását a félautomata gépek között egyenes és szögben vágáskor is. Ezért a maximális vágási szög áll rendelkezésre 60 ° jobbra és 45 ° balra között.

A gép fel van szerelve nagy teljesítményű ipari hidraulikus egységgel. Egyetlen kapcsoló megnyomására a gép végrehajtja a teljes vágási ciklust - anyag befogása, szorítása, hűtés kezdete, vágás, hűtés megállítás, a keret felemelése az eredeti helyzetbe és a satu kiengedése-.

A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen a nagyobb sorozatok és az erősen ötvözött alapanyagok esetében. Ha átkapcsoljuk kézi üzemmódra minden funkciót külön gombnyomásra végzi el a hidraulika. Hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. Az anyag mozgatása kézi erővel történik.

Maximális vágási hatékonyságot frekvencia váltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.



  • Szögben vágási lehetőség mindkét irányban fokonként jobbra 60 ° és balra 45 ° ig. A gép és a fűrészszalag forog az anyag körül így a fűrészlap nem vág a rakfelületbe amikor a munkadarab be van fogva a satuba.

  • A gép alapfelszereltsége a szalagfeszesség mérő, mellyel ellenőrizheti a fűrészszalag feszességét. Ha a fűrészszalag eltörik a készülék automatikusan kikapcsol.

  • Egyszerű zármechanizmussal rögzíthető a skálán 45 °, 60 ° és 90 ° vágása. Egy nagyon masszív gyorssatu biztosítja a gyors, könnyű és megbízható anyagszorítást.

  • A satumechanizmussal a kívánt vágási szöget egyszerű skálán könnyedén be lehet állítani. Az egyszerű zárral beállítva a szükséges vágási szöget a skála rendelkezik egy digitális megfigyelő és grafikus kijelző egységgel.

  • A gép kerete speciális robusztus maximálisan vibráció elnyelő üreges szürke ötvözet. Annak érdekében, hogy a maximális merevséget és vágási pontosságot garantáljuk a szalagfűrész keret erősítve van mindkét oldalon hatalmas zárt feszített kúpgörgős csapágyakkal a lehető legegyszerűbb elfordulásért.

  • A nagy talapzat és hatalmas kar-fordulópont rendszer és a nagy teherhordó felületek biztosítják kiemelkedő stabilitását ennek a gépnek, még akkor is ha a vágandó munkadarabok nehezen megmunkálhatóak.

  • Modern koncepció lehetővé teszi a nagy vágási tartományt függőlegesen és szögben vágáskor is.

  • Minden elektromos vezeték és hűtőközeg-elosztó el van rejtve a gép belsejében lévő üreges részekbe, hogy védve legyenek a sérüléstől.

  • Maximális vágási pontosság! Három oldalról keményfém betétek vezetik a szalagfűrészlapot.

  • Maximális fűrészlap élettartam ebben a kategóriában.

  • A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.

  • Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.

  • A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.

  • Egyszerű vezérlés ergonomikusan elhelyezett kezelőszervek.

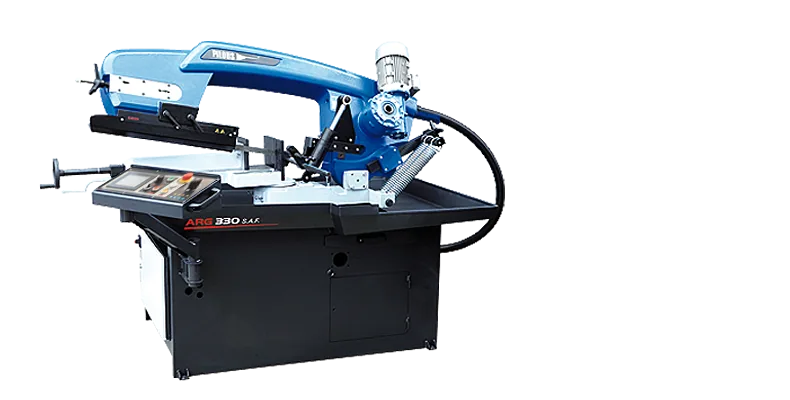

ARG 330 S.A.F. hidraulikus-félautomata szalagfűrészgép

* Megrendelés előtt kérje egyénre szabott kondicióinkat az Ön igényei szerint.




90°+45°+60°
330250165
320230150
400 x 200250 x 170150 x 150


Fő motor400 V, 50 Hz, 3 kW
Szivattyú motor400 V, 50 Hz, 0,12 kW
Hidraulikus motor egység400 V, 50 Hz, 0,55 kW
Fűrészlap sebessége15-90 m/perc.
A satu munkamagassága940 mm
Hidraulika rendszer olajkb 25 l (ISO 6743/4-HM, DIN 51 524, 2. rész-HLP)
Hűtőfolyadék tartálykb 35 l
A gép méretei (min.)1350 x 2200 x 1750 mm
A gép méretei (max.)2050 x 2600 x 2150 mm
A gép súlya665 kg



  • Munkadarab ütköző - Alapfelszereltség

    Robusztus ütköző 500 mm-es skálával a vágandó anyag kívánt hosszának beállításához.

  • Frekvenciaváltó - Alapfelszereltség

    Folyamatos késsebesség-szabályozást tesz lehetővé 15-90 m/perc között. és ezzel az adott anyaghoz az optimális forgácsolási feltételeket beállítva.

  • Hidraulikus nyomásmérő berendezés

    A vágandó anyag kötegeinek rögzítésére szolgál. Biztosítja a megbízható rögzítést a hidraulikusan vezérelt függőleges érintkezési nyomással, amely a gép ciklusán belül működik.

  • Anyag csúszda

    Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű becsúsztatását egy tartályba nagyobb sorozatok vágásakor. A 2 részből álló csúszdaszerkezet megakadályozza a hűtőfolyadék szivárgását.

  • Halogén lámpa

    Jó megvilágítást biztosít a gép munkahelyén. Felbecsülhetetlen értékű eszköz, különösen akkor, ha a munkahely világítása nem megfelelő.

  • Olajködös kenés

    Olajködöt hoz létre, amelyet a vágóélre permeteznek. Felváltja a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgás léphet fel. Bioolajok felhasználásának lehetősége.

  • Lézeres igazítás

    A kiváló minőségű ipari lézer a vágási vonalat a vágandó anyagra vetíti. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyaghossz beállítását.

  • Tisztító kefe

    Acél tisztítókefe, hajtókerék által hajtott. A vágás mögötti fűrészszalag forgácsainak eltávolítására szolgál.

  • Elektromos tisztítókefe

    Acél körkefe, ipari motorral, csigahajtóművel. A vágás mögötti fűrészszalag forgácsainak eltávolítására szolgál.

  • Nyomásszabályozás

    Hidraulikusan vezérelt egyoldali automatikus szabályozás a fűrészszalag előtolásánál a vágandó anyag ellenállásának megfelelően. Jelentősen csökkenti a fűrészszalag vágási idejét és élettartamát.

  • Csavaros forgács szállítószalag

    Biztosítja a forgácsok zökkenőmentes eltávolítását a gépről. Csökkenti a gép tisztításához szükséges időt, különösen nagy mennyiségű forgácsot eredményező teljes anyag sorozat vágásakor.

  • Fűrészszalag feszültségjelző

    Biztosítja a fűrészszalag pontos feszítését a nyomásmérőnek és annak vezérlésének megfelelő értékre a gép használata során. A fűrészszalag optimális feszítése elengedhetetlen az élettartama és a vágási pontosság szempontjából.

  • Öblítse le a szórópisztolyt

    A gép munkaterületének tisztítására.

  • Forgácstartály

    Az egyszerű kezelés érdekében kerekekkel és forgatható forgácstartóval felszerelt forgácstároló.
