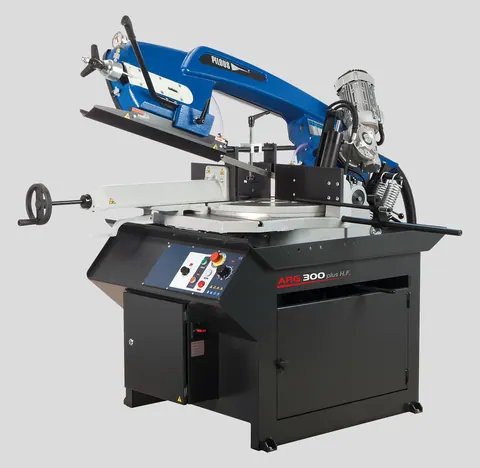

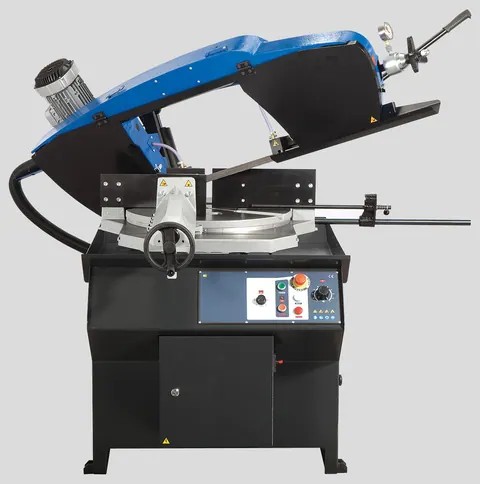

PILOUS szalagfűrészgép
ARG 300 plus H.F.
Az ARG 300 plus H.F. a hidraulikus karemelést kétirányú, ±45°-os gérvágással kombinálja Ø300 mm kapacitásig. Szabályozott leeresztés, hidraulikus satu és 27 x 0,9 mm-es fűrészszalag a napi több műszakos üzemhez.
- Vágási kapacitás
- ⌀ 300 mm
- Fűrészszalag mérete
- 3150 x 27 x 0,9 mm
- Szögvágási tartomány
- 90° / ±45° / +60°
Leírás
Robusztus szalagfűrészgép. Folyamatos felhasználásra tervezve. Lakatosipari, karbantartó és gépgyártó üzemekben egyaránt telepíthető. Fűrészszalag 27x0,9 mm mely stabilabb vágást eredményez mint a keskenyebb lapok. INOX, ötvözött tömör anyagok, szerszámacélok vágására is javasolt.

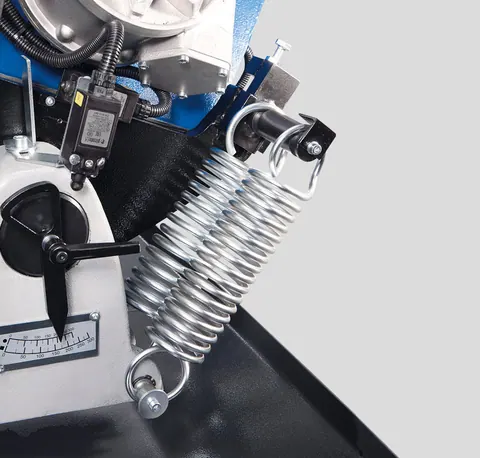

A vágás előtolását a gép keretének a súlya adja, melyet folyamatosan lehet szabályozni egy olaj csappantyús pillangószeleppel. A vágás befejezése után a szalagfűrész meghajtó motor automatikusan kikapcsol. A gép fel van szerelve egy egyszerű hidraulikus egységgel, amely megkönnyíti a keret automatikus emelését miután a vágás befejeződött. Ez a rendszer lehetővé teszi, hogy a gép működése sokkal könnyebb legyen, különösen, ha nagyobb sorozatokat darabolunk. A keret végállás magassága állítható a darabolandó anyag méretének megfelelően.
Maximális vágási hatékonyságot frekvencia váltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.

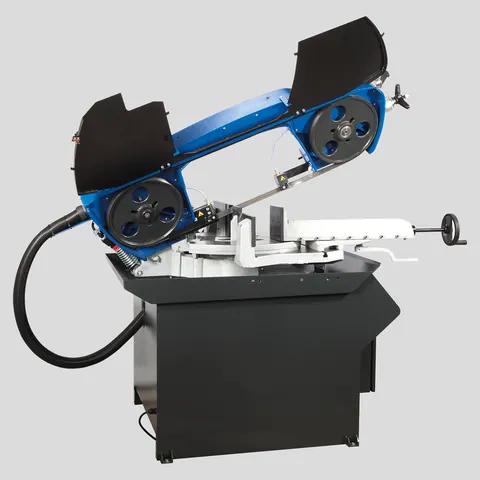

Szögben vágási lehetőség mindkét irányban fokonként jobbra 60 ° és balra 45 ° ig. A gép és a fűrészszalag forog az anyag körül így a fűrészlap nem vág a rakfelületbe amikor a munkadarab be van fogva a satuba.
Egyszerű zármechanizmussal rögzíthető a skálán 45 °, 60 ° és 90 ° vágása.
A gép kerete robusztus vibráció elnyelő szürke ötvözött öntöttvas.
A nagy talapzat és hatalmas kar-fordulópont rendszer és a nagy teherhordó felületek biztosítják kiemelkedő stabilitását ennek a gépnek, még akkor is ha a vágandó munkadarabok nehezen megmunkálhatóak.
Modern koncepció lehetővé teszi a nagy vágási tartományt függőlegesen és szögben vágáskor is.
Egyszerű satumechanizmus a kívánt vágási szöget egyszerű skálán könnyedén be lehet állítani.
Maximális vágási pontosság! Három oldalról keményfém betétek vezetik a fűrészszalagot.
Maximális fűrészlap élettartam ebben a kategóriában.
A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.

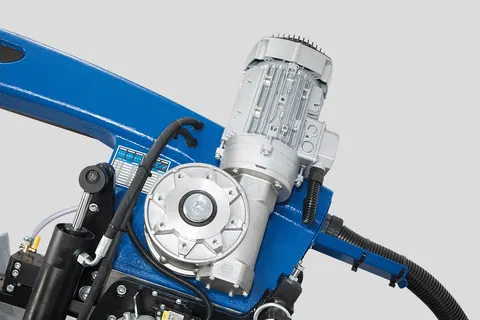

Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.
A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.

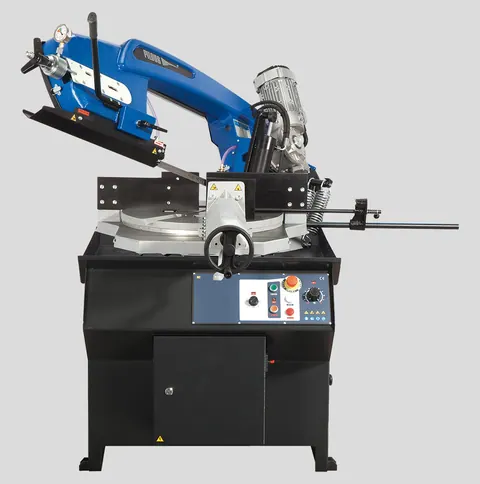

Egyszerű vezérlés ergonomikusan elhelyezett kezelőszervek.
500 mm-es csuklós munkadarab stop rendszer. Csuklós rendszer megakadályozza, hogy a munkadarab ne szoruljon be a vágás során.

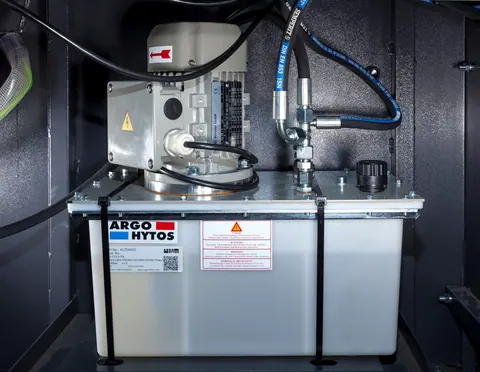

Hidraulika motor: 400 V / 50 Hz / 0,18 kW
Kötegszorító – manuális nyomóberendezéssel
Ha kötegelve kell vágni anyagokat ez az egyszerű de megbízható eszköz biztosítja az
alapanyagok egyszerű és megbízható le- és összeszorítását.
Csatlakozik a géphez a satu mögött és lehetővé teszi, hogy a levágott anyagot
egy egyszerű csúszdán egy edénybe gyűjtsük vágás közben nagyobb sorozatban.
A csúszda 2 részből áll és megakadályozza a hűtőfolyadék kiszivárgását a munkaterületről.
Könnyedén le tudjuk olvasni a pontos feszítőerőt és optimális feszességet tudunk
beállítani ezzel az eszközzel a fűrészlapnak, megkönnyítve a gép használatát és
növelve a fűrészlapok élettartamát, a vágási pontosságot. Nagyon ajánlott tartozék.
Biztosítja a jó világítást a munkaterületen, ha a világítás a munkahelyen nem elegendő.
Nagynyomással finom olajködöt permetez a fűrészlapra. Ez helyettesíti
hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti víz
vagy nedvesség vagy nem megoldott az elhasznált folyadék elszállítása stb.
Vágási kapacitás
| Profil | 90° | -45° | +45° | +60° |
|---|---|---|---|---|
| Kör | 300 | 220 | 240 | 155 |
| Négyzet | 290 | 195 | 225 | 150 |
| Téglalap | 375 x 190 | 240 x 100 | 240 x 160 | 150 x 150 |
Műszaki adatok
Alapfelszereltség

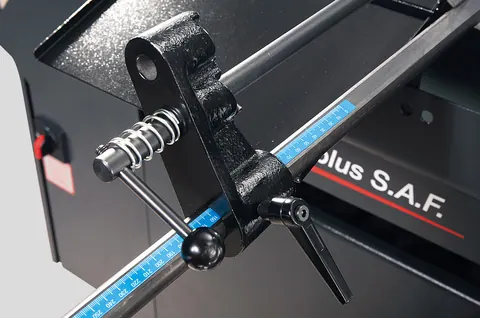

Anyagütköző - Alapfelszereltség
Egyszerű ütköző a vágandó anyag kívánt hosszának beállításához.
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.
Opcionális kiegészítők
Nyomóberendezés
Az anyagkötegek befogására szolgál. Egyszerű és megbízható anyagbefogást biztosít függőleges érintkezési nyomás segítségével.
Anyagcsúszda KL
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor. A 2 részből álló csúszdaszerkezet megakadályozza a hűtőfolyadék szivárgását.
Halogén lámpa LA
Jó világítást biztosít a gép munkaterületén. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Tisztítókefe KDM
Acél tisztítókefe, meghajtó kerékkel hajtva. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Fűrészszalag feszességjelző CD
Biztosítja a fűrészszalag pontos feszítését a nyomásmérő alapján a kívánt értékre, és annak ellenőrzését a gép használata során. Az optimális fűrészszalag-feszesség alapvető fontosságú az élettartama és a vágási pontosság szempontjából.
Görgősorok és anyagmozgatás
A ARG 300 plus H.F. géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.

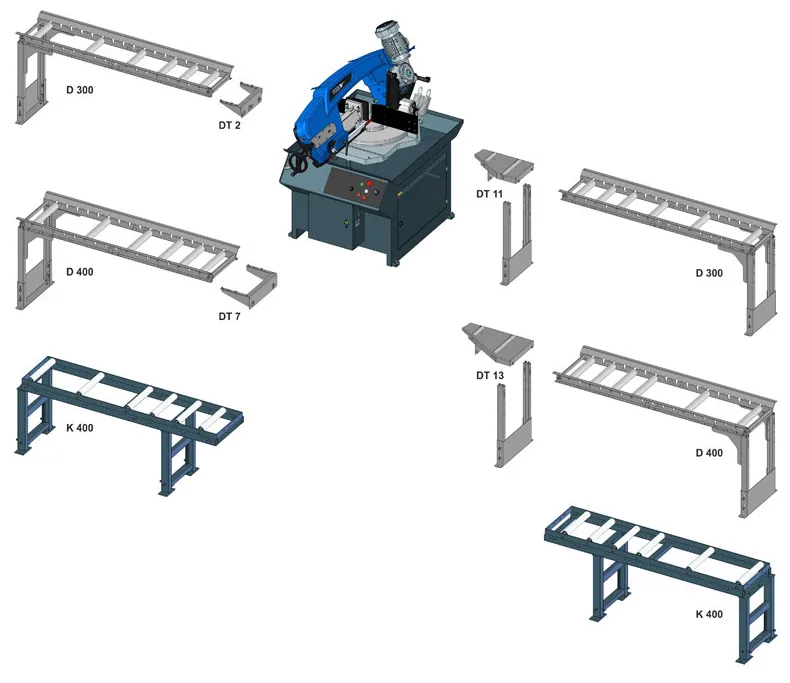

Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
