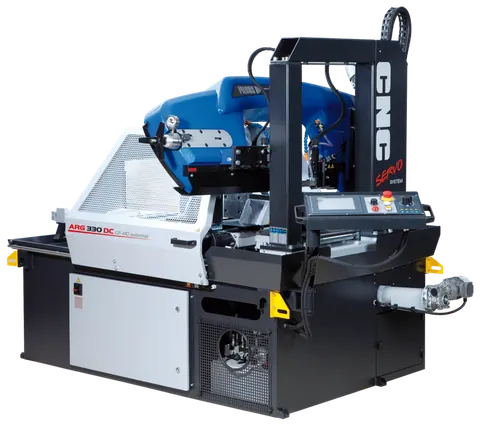

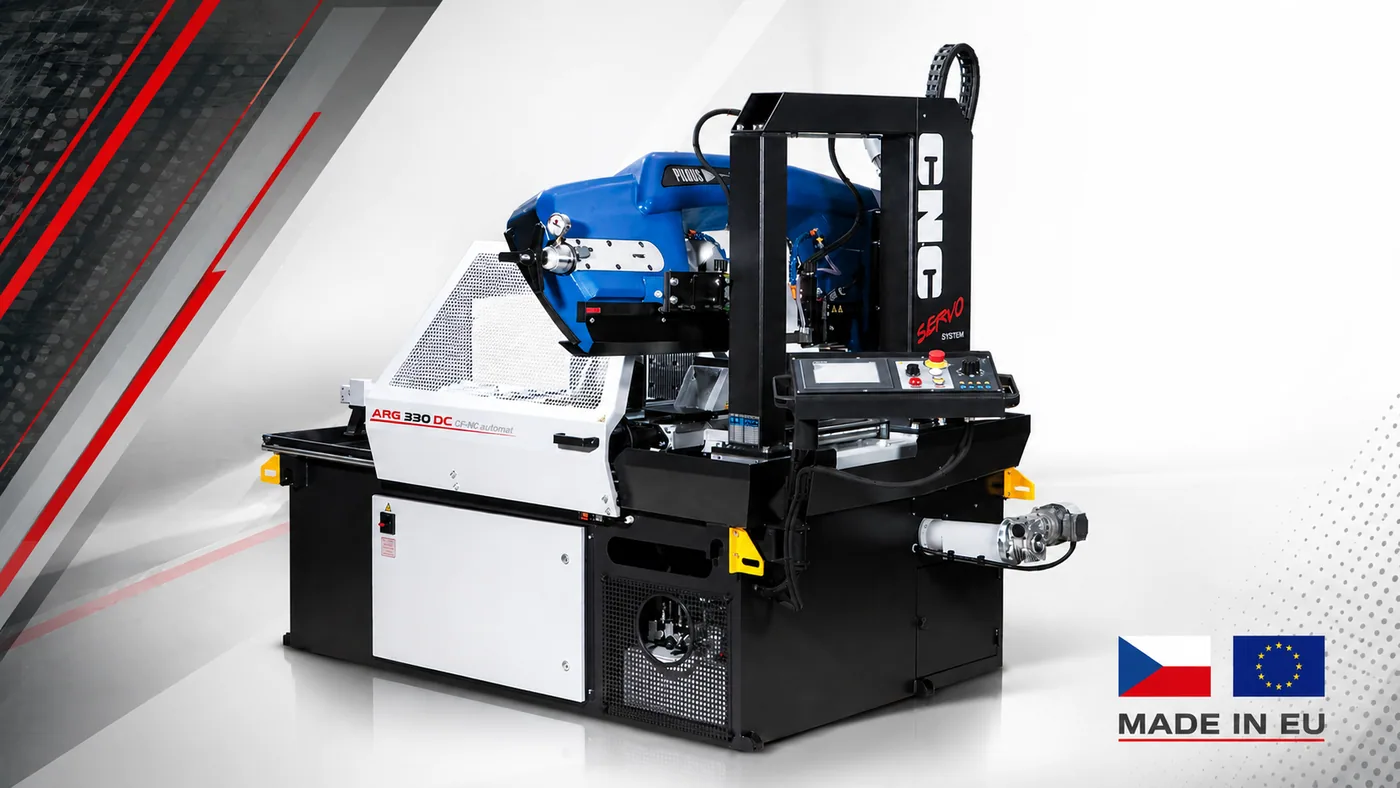

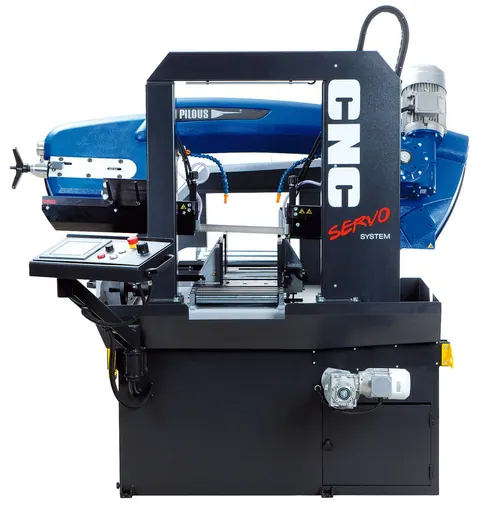

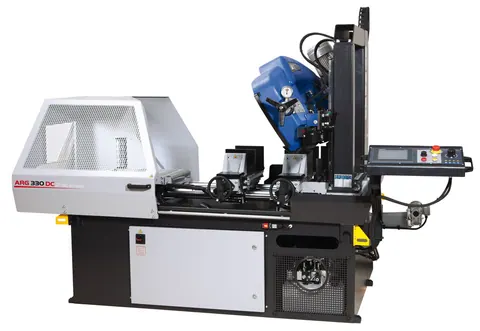

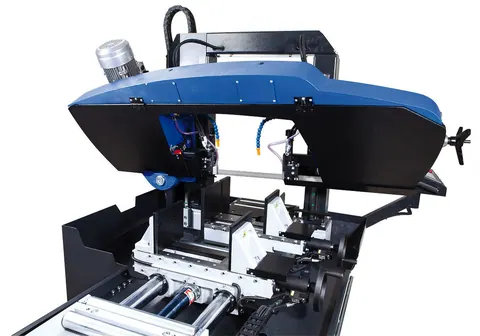

Kétoszlopos CNC automata szalagfűrészgép
ARG 330 DC CF-NC
Teljesen automatizált, CNC vezérlésű kétoszlopos szalagfűrészgép nagy sorozatok és nehéz, nagy keresztmetszetű anyagok folyamatos, non-stop üzemű darabolásához.
- Vágási kapacitás
- ⌀ 330 mm
- Fűrészszalag mérete
- 3870 x 34 x 1,1 mm
- Szögvágási tartomány
- 90°
Leírás
A PILOUS forradalmian új elképzelése a szalagfűrészgépek új generációjáról. Új, egyedi design. A fűrészgép kerete teljes hosszában egy darabból van öntve egy új és egyedi ötvözött üreges szürkeöntvényből, ami egyedülálló a kétoszlopos szalagfűrészgépek között. Ez biztosítja az optimális merevséget az egész gépnek és a maximálisan pontos vágást eredményezi. Ez a teljesen automatizált, CNC vezérlésű szalagfűrészgép mindenféle alapanyag vágására alkalmas, főleg nagy sorozatban és/vagy a legnehezebben darabolható anyagok esetén, illetve non-stop működő üzemekbe telepítve. A fűrészszalag mérete 34 x 1,1 mm, amely biztosítja a pontos vágást a nagy keresztmetszetű tömör anyagok darabolásánál is. Ez és a hatalmas kettős oszlopos kartámasz biztosítják a kiváló merevséget az egész rendszernek, és pontos vágást tesznek lehetővé a vágandó anyag teljes keresztmetszetében.
A gép szervomotorral és újfajta ellenőrző rendszerrel van felszerelve. A szervomotor és a golyósorsó biztosítja a nagy sebességet, a termelékenységet és a maximális pontosságot a munkadarab darabolásánál. Az előtolásnak opcionálisan három állása van: 27, 42 vagy 50 mm/másodperc, a munkadarab súlyától és a vágandó hossztól függően. Maximális hossz egy beállítással 500 mm.
A központi vezérlőpanel egy nagy, színes érintőképernyő (7,5 col), amely biztosítja minden gépfunkció egyszerű és intuitív szabályozását. A vezérlőegység lehetővé teszi akár 60 program gyors beállítását, a késztermék hosszúságát és az ismétlések számát. Valamennyi program több nyelven is elérhető, jegyzetekkel látható el (pl. rajzszám). Lehetőséget ad különböző számú és méretű munkadarab egyidejű beprogramozására. A gép vezérelhető teljesen automata, félautomata vagy kézi üzemmódban. A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen nagyobb sorozatok és erősen ötvözött alapanyagok esetében. A hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. A munkadarab felfogása, a keret mozgatása és a vágandó anyag kívánt pozícióba állítása hidraulikusan, ellenőrzött módon történik. A maximális vágási hatékonyságot frekvenciaváltó garantálja, amely lehetőséget ad az optimális fűrészszalag-sebesség beállítására 15 és 90 m/min tartomány között.
Az úgynevezett lebegő kialakítású satuk biztosítják az anyag pontos és egyenletes mozgatását. A nagy talp és az összességében hatalmas keret rendkívüli stabilitást kölcsönöz a gépnek, még nehéz munkadarabok vágásakor is. A bázisra nagy, cserélhető forgácskonténer szerelhető, és lehetővé teszi opcionális forgácskihordó csiga telepítését is. Az ipari, 34 x 1,1 mm-es szalag sok változatban gyártott, és sokféle anyag vágását teszi lehetővé, beleértve a rozsdamentes acélt vagy a szerszámacélt.
Vágási kapacitás
| Profil | 90° |
|---|---|
| Kör | 330 |
| Négyzet | 310 |
| Téglalap | 360 x 310 |
Műszaki adatok
Alapfelszereltség
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.
Anyagcsúszda - Alapfelszereltség
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor. A 2 részből álló csúszdaszerkezet megakadályozza a hűtőfolyadék szivárgását.

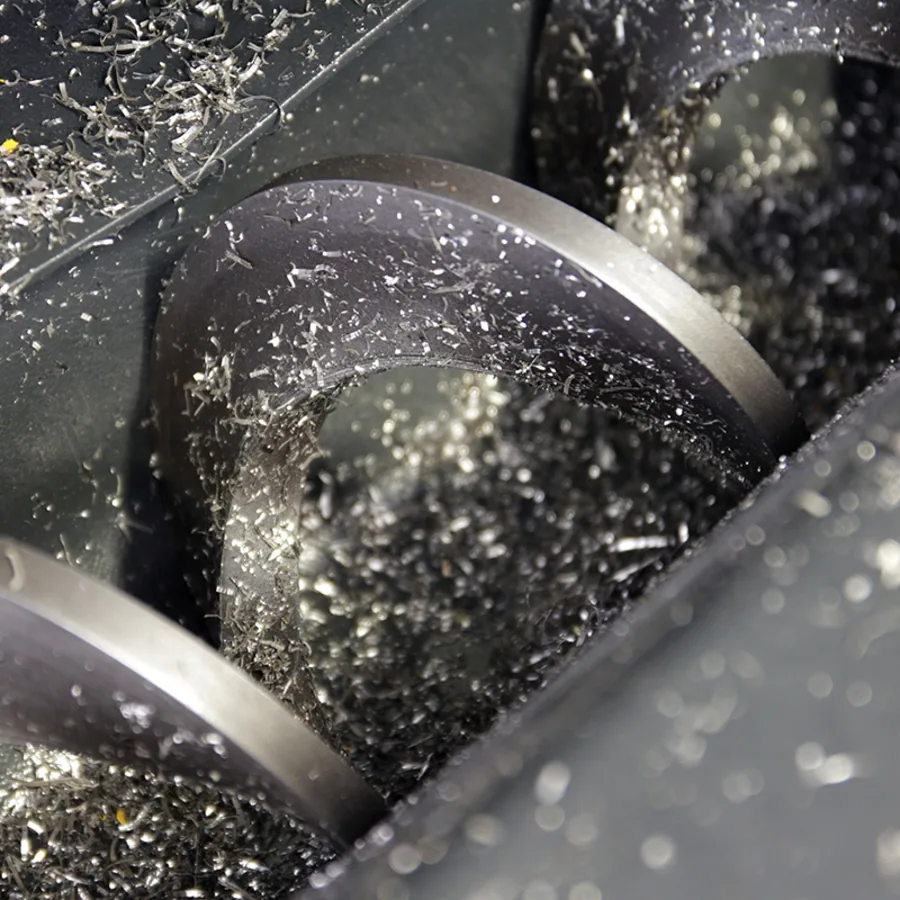

Csigás forgácskihordó - Alapfelszereltség
Biztosítja a forgácsok zökkenőmentes eltávolítását a gépből. Csökkenti a gép tisztításához szükséges időt, különösen nagymennyiségű forgácsot termelő tömör anyagok sorozatvágásakor.
Öblítő pisztoly - Alapfelszereltség
A gép munkaterületének tisztítására.

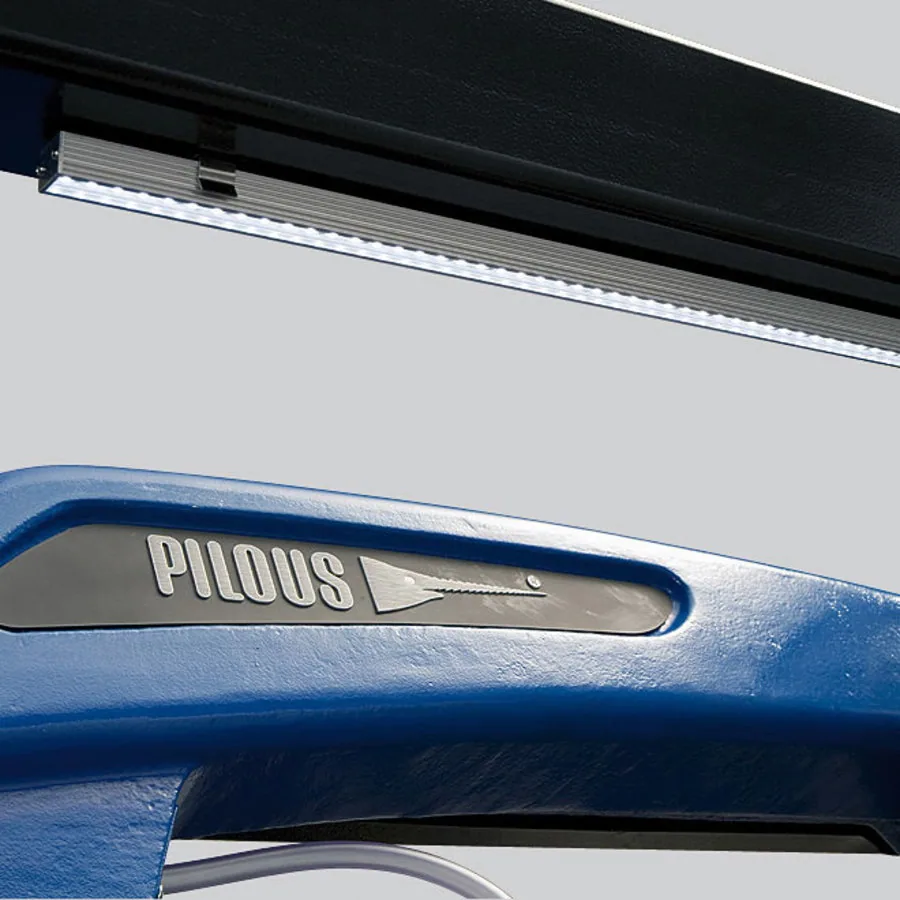

LED világítás - Alapfelszereltség
Kiváló minőségű munkaterület világítás nagyteljesítményű LED-ek sorával, burkolattal. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.
Opcionális kiegészítők

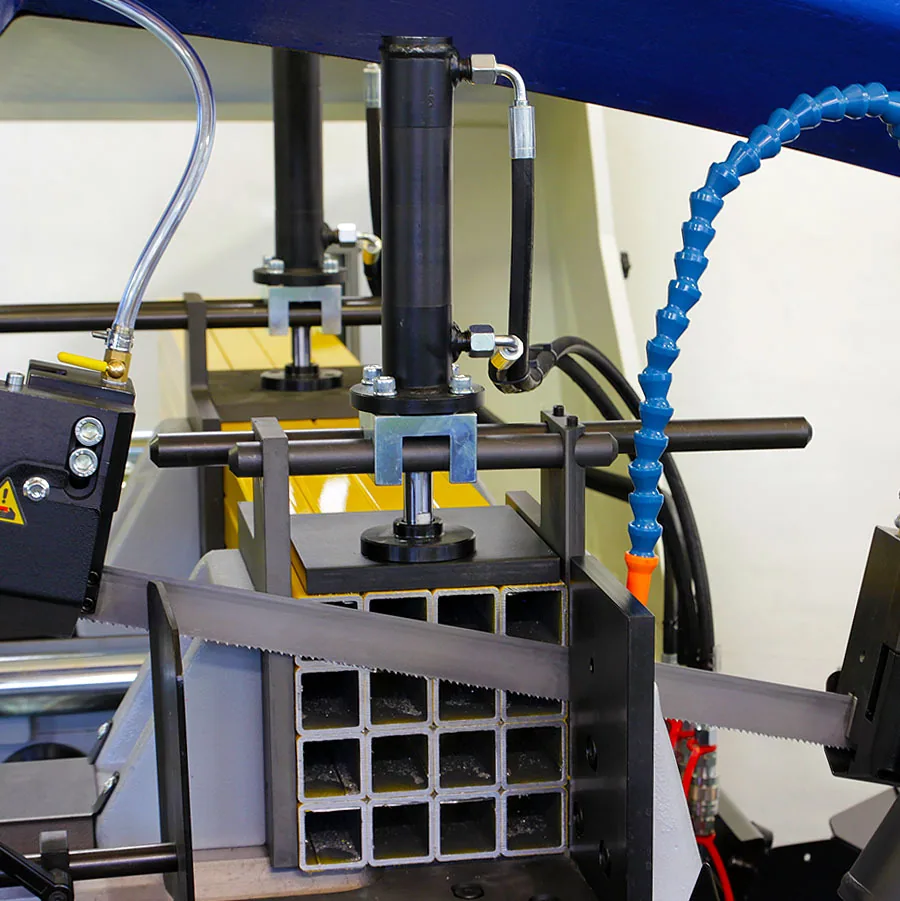

Hidraulikus leszorító NC
Vágandó anyagkötegek rögzítésére szolgál. Megbízható befogást biztosít hidraulikusan működtetett függőleges nyomással, a gép ciklusán belül működve. A fix és az előtoló satura van felszerelve.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Tisztítókefe KDM
Acél tisztítókefe, meghajtó kerékkel hajtva. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Elektromos tisztítókefe KDE
Ipari motorral és csigahajtóművel működtetett acél körkefe. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.

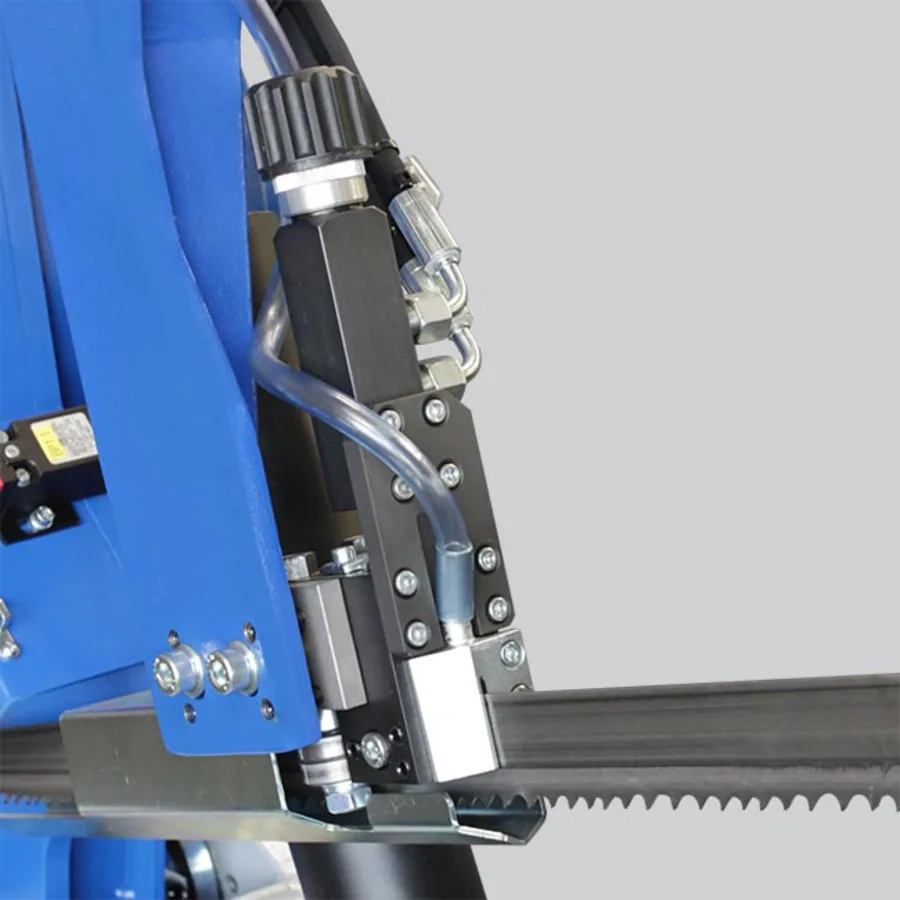

Nyomásszabályozás
Hidraulikusan vezérelt, egyoldalú automatikus fűrészszalag előtolás szabályozás a vágandó anyag ellenállásának megfelelően. Jelentősen csökkenti a vágási időt és a fűrészszalag élettartamát.
Fűrészszalag feszességjelző CD
Biztosítja a fűrészszalag pontos feszítését a nyomásmérő alapján a kívánt értékre, és annak ellenőrzését a gép használata során. Az optimális fűrészszalag-feszesség alapvető fontosságú az élettartama és a vágási pontosság szempontjából.

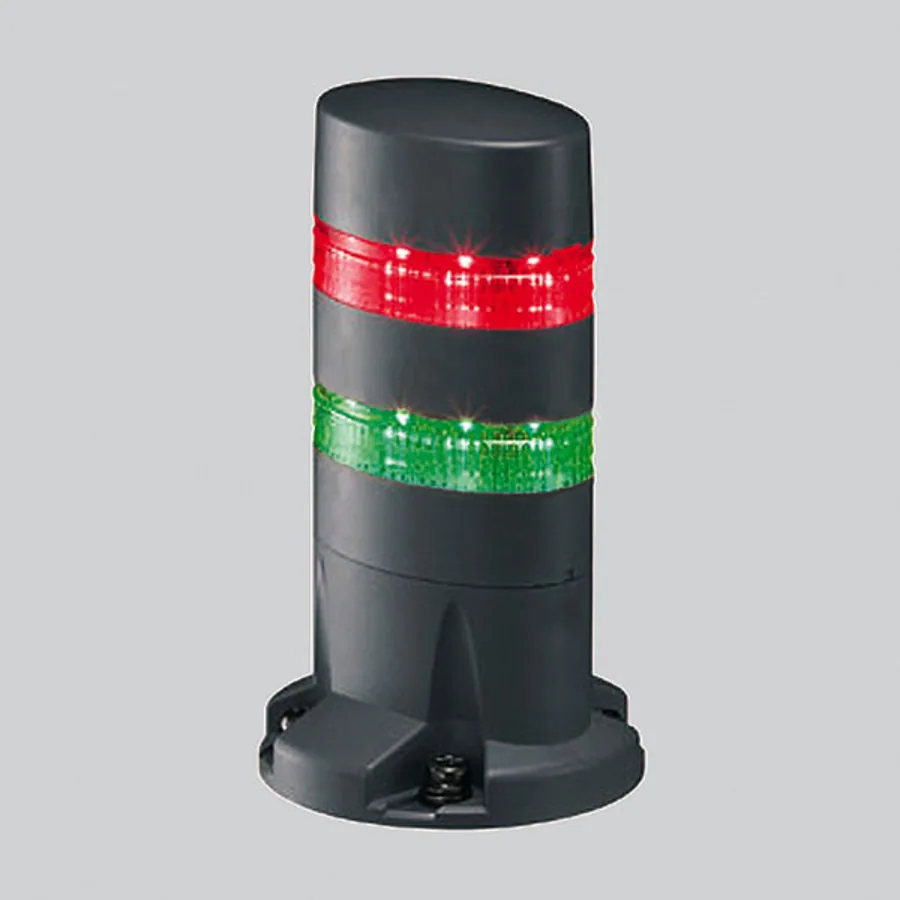

Jelzőfény M2
A jelzőfény a gép működési állapotának távoli ellenőrzésére szolgál. A kétszínű jelzőfény nagy fényerejű és minden irányból jól látható LED-lámpákkal van felszerelve, a lencsék egyedi formájának köszönhetően. Zöld fény – a gép működési módjának jelzése, a fűrészlap a vágásban van. A vágási művelet és a fűrészlap leállítása után a fény kikapcsol, jelezve, hogy új vágás indítható. Piros fény – hibajelzés, pl. eltört fűrészlap, főmotor túlterhelés, nyitott biztonsági fedél és egyéb hibák, amelyek a gép leállásához vezetnek.
Forgácstartály SDB
A könnyű kezelhetőség érdekében a forgácstartály kerekekkel és billenő forgácstartállyal van felszerelve.
Mágneses forgácsleválasztó
A fűrészben lévő szitákon áthaladó különösen finom forgácsokhoz rendkívül hatékony mágneses leválasztót használnak. Időt takarít meg a hűtőfolyadék-út tisztításánál és szétszerelésénél, valamint meghosszabbítja a hűtőemulzió élettartamát. Ez az eszköz könnyen eltávolítható és könnyen tisztítható a gépen kívül a mágnesrudak egyszerű kihúzásával a házból.
Részletek
Hidraulikus satu
A hidraulikus satut mozgató, kemény krómbevonatú rúd lehetővé teszi a vágandó anyag hosszú távon pontos mozgatását.

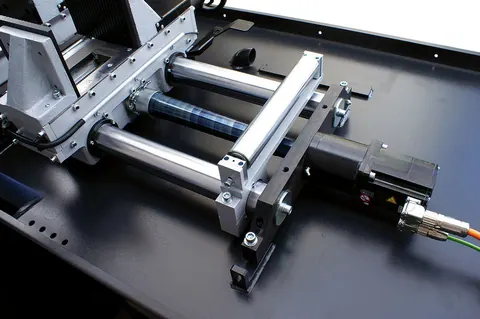

Szervo
Nagy teljesítményű Schneider Electric szervomotor és golyósorsó biztosítja a nagy sebességet és a maximális pontosságot a munkadarabok mozgatásánál.

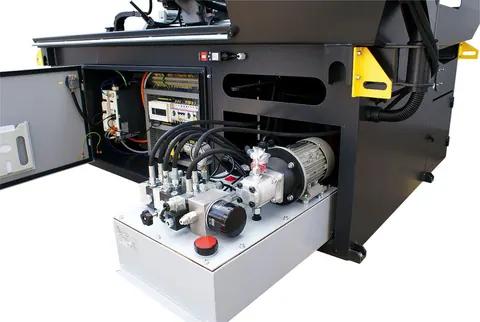

Hidraulika
A professzionális hidraulikus egységgel pontosan beállítható a satunyomás.
Elektronika
Minden elektromos alkatrészt csak jó hírű, világvezető gyártóktól építünk a gépeinkbe (Schneider Electric, Moeller, ABB).

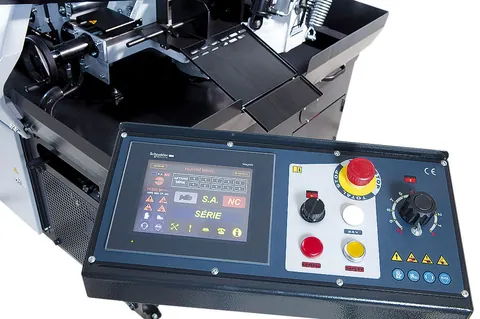

Vezérlőpult
Az ergonomikus, színes érintőképernyős vezérlőpanel potenciométerrel folyamatosan ellenőrzi a fűrészszalag sebességét, a hidraulikus szelep beállítását és az aktuális előtolást vágás közben. Biztonsági STOP gombbal, ellenőrző és visszajelző műszerekkel felszerelt.
Görgősorok és anyagmozgatás
A ARG 330 DC CF-NC géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.
Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
