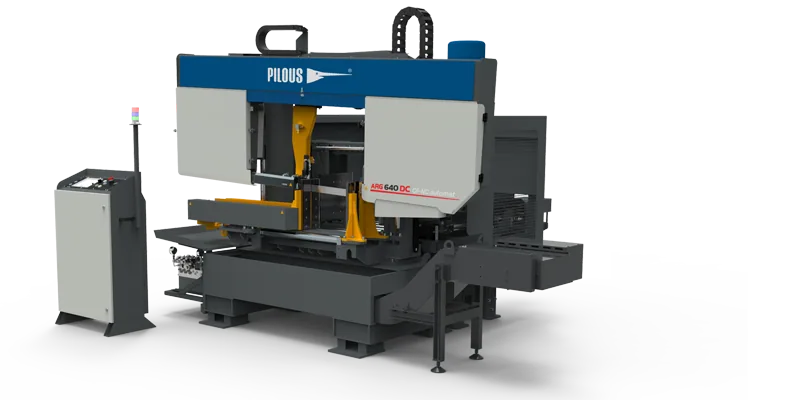

PILOUS szalagfűrészgép
ARG 640 DC CF-NC
Masszív kétoszlopos CNC automata szalagfűrészgép nagy keresztmetszetű, tömör anyagok ipari darabolására, 550 mm vágási kapacitással.
- Vágási kapacitás
- ⌀ 550 mm
- Fűrészszalag mérete
- 7340 x 54 x 1,6 mm
- Szögvágási tartomány
- 90°
Leírás

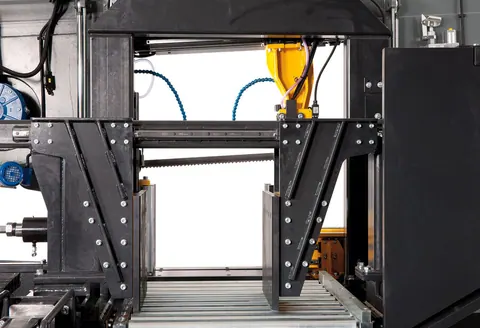

Masszív, kétoszlopos CNC automata szalagfűrészgép, amelyet a legigényesebb, akár megállás nélküli ipari daraboláshoz és nagy keresztmetszetű, nehéz munkadarabok vágásához fejlesztettek. A rendkívül szilárd fűrészkar és a lineáris vezetéken mozgó, masszív kétoszlopos megvezetés kiemelkedő merevséget és pontos vágást biztosít tömör anyagok vágásakor is.

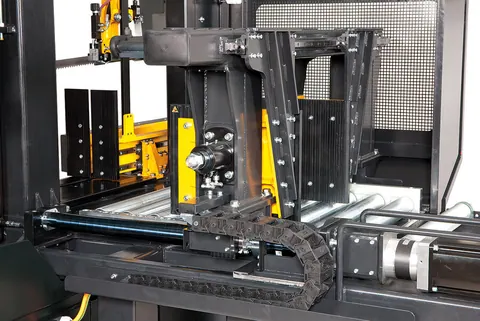

Az ipari, 54 x 1,6 mm-es fűrészszalag számos kivitelben készül, így rozsdamentes és szerszámacél darabolására is alkalmas. A szervomotoros, golyósorsós anyagadagolás nagy sebességgel és pontosan mozgatja a munkadarabot, a CNC vezérlés pedig tetszőleges darabszámú és hosszúságú programok tárolását és automatikus lefuttatását teszi lehetővé.
A fokozatmentesen szabályozható, 15–90 m/min szalagsebesség, a professzionális hidraulikus rendszer és a világmárkáktól származó elektromos alkatrészek (Schneider Electric, ABB) hosszú élettartamot és megbízható, folyamatos üzemet biztosítanak.
Vágási kapacitás
| Profil | 90° |
|---|---|
| Kör | 550 |
| Négyzet | 550 |
| Téglalap | 700 x 550 |
Műszaki adatok
Alapfelszereltség
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.

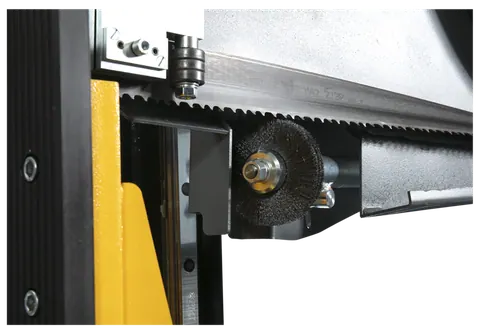

Elektromos tisztítókefe - Alapfelszereltség
Ipari motorral és csigahajtóművel működtetett acél körkefe. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Nyomásszabályozás - Alapfelszereltség
Hidraulikusan vezérelt kétoldalú automatikus fűrészszalag előtolás szabályozás a vágandó anyag ellenállásának megfelelően. Jelentősen csökkenti a vágási időt és a fűrészszalag élettartamát.
Öblítő pisztoly - Alapfelszereltség
A gép munkaterületének tisztítására.
LED világítás - Alapfelszereltség
Kiváló minőségű munkaterület világítás nagyteljesítményű LED-ek sorával, burkolattal. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.
Ferdefogaskerekes hajtómű 7,5 kW-os motorral - Alapfelszereltség
A 7,5 kW-os motorral szerelt ferdefogaskerekes hajtómű növeli a vágási teljesítményt. Hatékony a nagy termelékenységű, nehezen megmunkálható fémek, pl. rozsdamentes acél vágásához.
Hidraulikus fűrészszalag-feszítés - Alapfelszereltség
Biztosítja a fűrészszalag kényelmes feszítését a központi vezérlőpulton keresztül. Az optimális fűrészszalag-feszítés elengedhetetlen az élettartam és a vágási pontosság szempontjából.
Opcionális kiegészítők
Hidraulikus leszorító HVP
Vágandó anyagkötegek rögzítésére szolgál. Megbízható befogást biztosít hidraulikusan vezérelt függőleges nyomással, a gép ciklusán belül működve.
Anyagcsúszda KL 640
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Jelzőfény M2
A jelzőfény a gép működési állapotának távoli ellenőrzésére szolgál. A kétszínű jelzőfény nagy fényerejű és minden irányból jól látható LED-lámpákkal van felszerelve, a lencsék egyedi formájának köszönhetően. Zöld fény – a gép működési módjának jelzése, a fűrészlap a vágásban van. A vágási művelet és a fűrészlap leállítása után a fény kikapcsol, jelezve, hogy új vágás indítható. Piros fény – hibajelzés, pl. eltört fűrészlap, főmotor túlterhelés, nyitott biztonsági fedél és egyéb hibák, amelyek a gép leállásához vezetnek.
Jelzőfény M3
A jelzőfény a gép működési állapotának távoli ellenőrzésére szolgál. A háromszínű jelzőfény nagy fényerejű és minden irányból jól látható LED-lámpákkal van felszerelve, a lencsék egyedi formájának köszönhetően. Zöld fény – a gép működési módjának jelzése, a fűrészlap a vágásban van. A vágási művelet és a fűrészlap leállítása után a fény kikapcsol, jelezve, hogy új vágás indítható. Piros fény – hibajelzés, pl. eltört fűrészlap, főmotor túlterhelés, nyitott biztonsági fedél és egyéb hibák, amelyek a gép leállásához vezetnek. Kék fény - anyagvég jelzés stb.
Kiegészítő görgő (PV)
A vágás mögötti csúszka helyére szerelhető. Megkönnyíti az anyag előtolását hosszú munkadarabok vágásakor.
Kapros forgácskihordó (SDA)
Biztosítja a forgács zökkenőmentes eltávolítását a gépből. Csökkenti a gép tisztításához szükséges időt, különösen, ha nagy mennyiségű forgácsot termelő tömör anyagokat sorozatban vágnak. Ideális apró, törékeny forgácsokhoz és öntöttvas forgácshoz.
Láncos forgácskihordó (SDC)
A láncos forgácskihordó acéllemez szállítószalaggal van felszerelve, amelyre a forgács esik, és keresztirányú kaparók viszik egy előkészített gyűjtőedénybe. Ez a teljes lemezszalag kiemelkedésekkel megakadályozza a forgács letapadását a szalagon. A szalag tömör lemezei viszont megakadályozzák az apró forgács átjutását a szalagon. Ez a típus alumínium forgácshoz is alkalmas.
