PILOUS szalagfűrészgép
ARG 640 DC S.A.F.

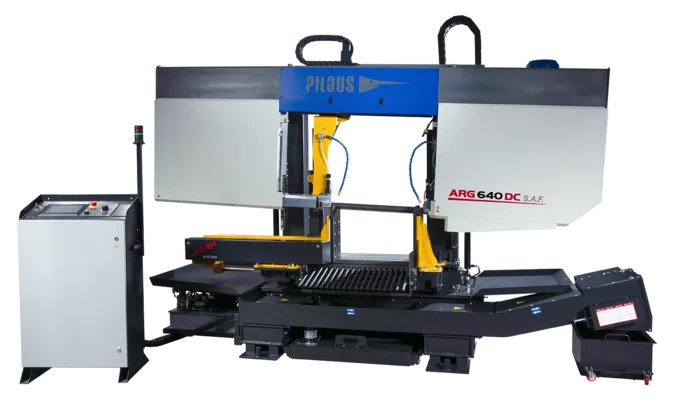

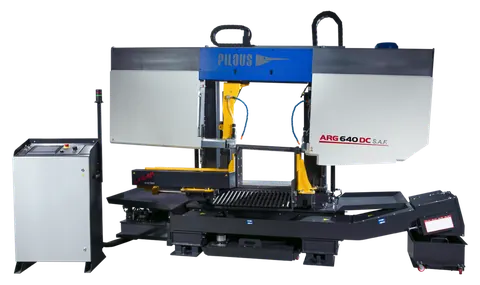

Nehézipari kétoszlopos félautomata szalagfűrészgép Ø640 mm kapacitással. Az 54 x 1,6 mm-es fűrészszalag és a merev kétoszlopos vezetés kohászati és nagy tömör keresztmetszetű anyagok pontos darabolásához készült.
- Vágási kapacitás
- ⌀ 640 mm
- Fűrészszalag mérete
- 7340 x 54 x 1,6 mm
- Szögvágási tartomány
- 90°
Leírás

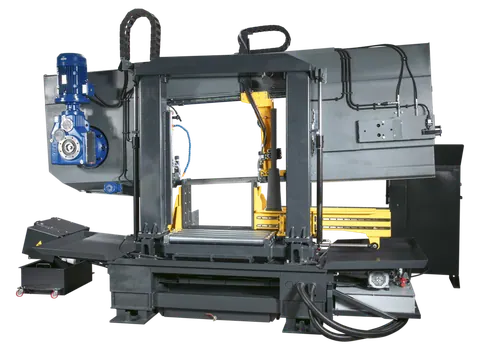

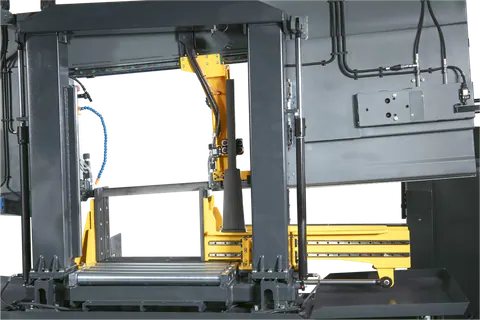

Masszív két oszlopos félautomata szalagfűrészgép, sokoldalú ipari felhasználásra tervezve. Ez a robusztus, kivételesen szilárd szerkezetű szalagfűrészgép hatalmas két oszlopon lineáris vezetőkön mozgó kerete révén alkalmas minden üzem részére mindenféle alapanyag non-stop darabolására. A fűrészszalag mérete 54 x 1,6 mm, mely biztosítja a pontos vágást a nagy keresztmetszetű tömör anyagok darabolásánál is. Ajánlott szerszámacél, ötvözött acél, rozsdamentes acél és alumínium darabolására. Nagy talapzat és az összességében hatalmas keret biztosítja rendkívüli stabilitását a gépnek, még ha nehezen vágható, nagy munkadarabokat darabolunk akkor is.
A modern felfogatása és a masszív szalagfűrész keret lehetővé teszi nagyon nagy méretű anyagok szögben történő vágását is 60 °-ig. Köszönhetően a rendkívül robusztus készülékháznak és rotációs kettős oszlop kartámasznak feltűnően nagy vágási kapacitása van és ezzel kiemelkedik a kategóriájában.
A gép fel van szerelve nagy teljesítményű ipari hidraulikus egységgel. Egyetlen kapcsoló megnyomására a gép végrehajtja a teljes vágási ciklust - anyag befogása, szorítása, hűtés kezdete, vágás, hűtés megállítás, a keret felemelése az eredeti helyzetbe és a satu kiengedése-.
A hidraulikával vezérelt fűrészszalag jelentősen növeli a hatékonyságot, különösen a nagyobb sorozatok és az erősen ötvözött alapanyagok esetében. Ha átkapcsoljuk kézi üzemmódra minden funkciót külön gombnyomásra végzi el a hidraulika. Hidraulikus egység lehetővé teszi, hogy a satu az anyagot a szükséges nyomással rögzítse. Az anyag mozgatása kézi erővel történik. Egyszerű ergonomikus intuitív érintőképernyős kezelőszervek találhatóak a mozgatható központi vezérlőpulton.
Maximális vágási hatékonyságot frekvenciaváltó garantálja, mely lehetőséget az optimális fűrészszalag sebesség beállítására 15 és 90 m / min tartomány között, amely jelentősen hozzájárul a vágási sebesség, a pontosság és a fűrészlap élettartamának növeléséhez.
Szögben vágási lehetőség egy irányban fokonként 60 ° ig. A gép és a fűrészszalag forog az anyag körül így a fűrészlap nem vág a rakfelületbe amikor a munkadarab be van fogva a satuba.
A gép alapfelszereltsége a szalagfeszesség mérő, mellyel ellenőrizheti a fűrészszalag feszességét. Ha a fűrészszalag eltörik, a készülék automatikusan kikapcsol.

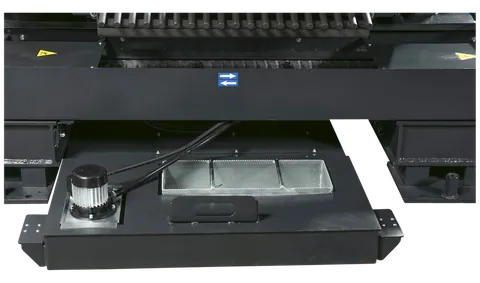

A gép alapfelszereltsége a forgácskihordó csigasor, forgácstartály és anyagcsúszda valamint kivehető csepptálca és öblítő pisztoly.
A gép alapfelszereltsége a direkt elektronikusan hajtott forgácskihordó kefe.
A gép alapfelszereltsége a munkaterületet megvilágító LED izzósor.

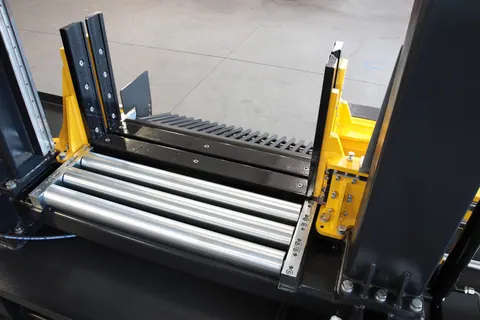

A satumechanizmussal a kívánt vágási szöget egyszerű skálán könnyedén be lehet állítani. Egy egyszerű mechanizmussal be tudjuk állítani a szükséges vágási szöget. A skála rendelkezik egy digitális megfigyelő és grafikus kijelző egységgel.

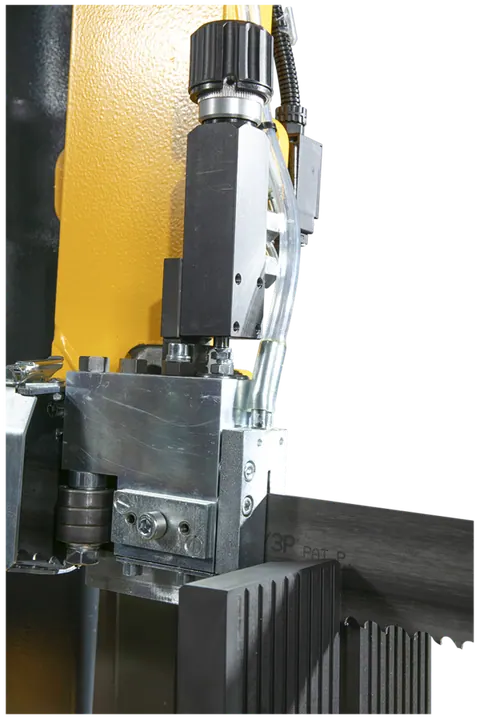

A gép kerete speciális robusztus maximálisan vibráció elnyelő üreges szürke ötvözet. Annak érdekében, hogy a maximális merevséget és vágási pontosságot garantáljuk a szalagfűrész keret erősítve van mindkét oldalon hatalmas zárt feszített kúpgörgős csapágyakkal a lehető legegyszerűbb elfordulásért.
A futókerekek csapágyazása és a feszítő kerekek rendszere összes forgó alkatrésznek hosszú élettartamot biztosít.
Profi, zajtalan és karbantartásmentes szalagmeghajtót nyújt egy ipari elektromos motor egy csigahajtómű segítségével.
A gép teljes hűtési rendszerrel van felszerelve. A nagy teljesítményű szivattyú szabályozható és lehetőség van a hűtő fejeket mindkét irányban állítani. Hűtőfolyadék tartály a gép talapzatában kerülhet elhelyezésre.
Egyszerű vezérlés ergonomikusan elhelyezett kezelőszervek.
Hidraulika motor: 400 V / 50 Hz / 0,55 kW
Ha kötegelve kell vágni anyagokat ez a hidraulikus megbízható eszköz biztosítja az
alapanyagok egyszerű és megbízható le- és összeszorítását és igazodik a vágási ciklusokhoz.
A hidraulikus vezérlésű automatikus nyomás szabályzó ellenőrzi és ha kell állítja
az optimális fűrészlap előtolást, mert érzékeli az ellenállást a vágandó anyagról.
Szignifikánsan csökkenti a szükséges vágási időt és nagyon megnöveli a fűrészlap élettartamát.
Az acél forgácskihordó körkefét egy ipari csigahajtóműves elektromotor hajtja így
könnyebben és hatékonyabban távolítja el a forgácsot a fogárokból.
Biztosítja kényelmes és precíz fűrészszalag megfeszítését egy kézi hidraulikus pumpával.
A kívánt értéket a nyomásmérő ellenőrzése alatt könnyedén beállíthatjuk.
Az optimális fűrészszalag feszítés elengedhetetlen a hosszú élettartam és a vágási pontossághoz.
Kiváló minőségű ipari lézeres projektor jelöli ki a vágási vonalat a vágandó anyagon.
Gyorsabb, pontosabb és egyszerűbb beállítást tesz lehetővé.
Könnyedén le tudjuk olvasni a pontos feszítőerőt és optimális feszességet tudunk
beállítani ezzel az eszközzel a fűrészlapnak, megkönnyítve a gép használatát és
növelve a fűrészlapok élettartamát, a vágási pontosságot. Nagyon ajánlott tartozék.
Biztosítja a jó világítást a munkaterületen, ha a világítás a munkahelyen nem elegendő.
Nagynyomással finom olajködöt permetez a fűrészlapra. Ez helyettesíti
hűtő-kenő folyadékot ha a vágandó felületet különböző okok miatt nem érheti víz
vagy nedvesség vagy nem megoldott az elhasznált folyadék elszállítása stb.
Vágási kapacitás
| Profil | 90° |
|---|---|
| Kör | 640 |
| Négyzet | 600 |
| Téglalap | 800 x 550 |
Műszaki adatok
Alapfelszereltség
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.

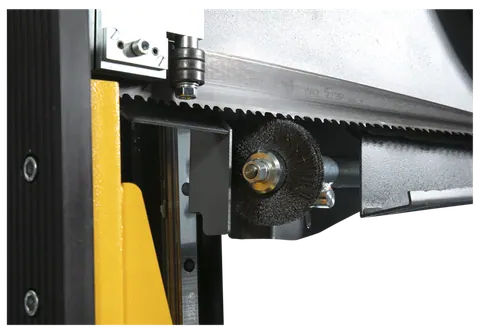

Elektromos tisztítókefe - Alapfelszereltség
Ipari motorral és csigahajtóművel működtetett acél körkefe. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Nyomásszabályozás - Alapfelszereltség
Hidraulikusan vezérelt kétoldalú automatikus fűrészszalag előtolás szabályozás a vágandó anyag ellenállásának megfelelően. Jelentősen csökkenti a vágási időt és a fűrészszalag élettartamát.
Öblítő pisztoly - Alapfelszereltség
A gép munkaterületének tisztítására.
LED világítás - Alapfelszereltség
Kiváló minőségű munkaterület világítás nagyteljesítményű LED-ek sorával, burkolattal. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.

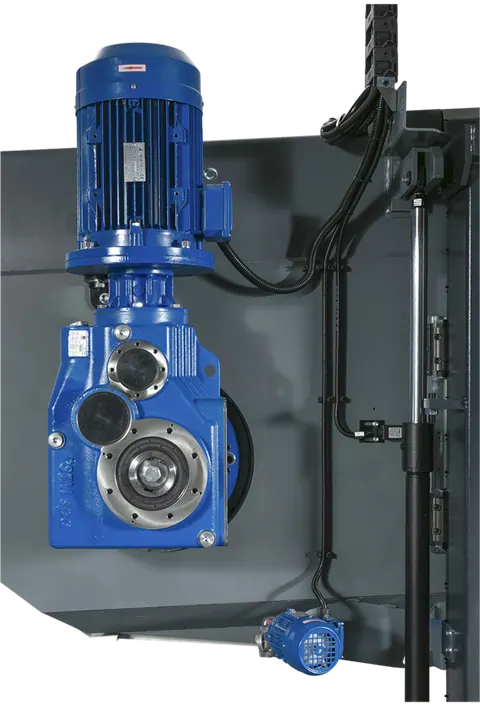

Ferdefogaskerekes hajtómű 7,5 kW-os motorral - Alapfelszereltség
A 7,5 kW-os motorral szerelt ferdefogaskerekes hajtómű növeli a vágási teljesítményt. Hatékony a nagy termelékenységű, nehezen megmunkálható fémek, pl. rozsdamentes acél vágásához.
Hidraulikus fűrészszalag-feszítés - Alapfelszereltség
Biztosítja a fűrészszalag kényelmes feszítését a központi vezérlőpulton keresztül. Az optimális fűrészszalag-feszítés elengedhetetlen az élettartam és a vágási pontosság szempontjából.
Opcionális kiegészítők
Hidraulikus leszorító HVP
Vágandó anyagkötegek rögzítésére szolgál. Megbízható befogást biztosít hidraulikusan vezérelt függőleges nyomással, a gép ciklusán belül működve.
Anyagcsúszda KL 640
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Jelzőfény M2
A jelzőfény a gép működési állapotának távoli ellenőrzésére szolgál. A kétszínű jelzőfény nagy fényerejű és minden irányból jól látható LED-lámpákkal van felszerelve, a lencsék egyedi formájának köszönhetően. Zöld fény – a gép működési módjának jelzése, a fűrészlap a vágásban van. A vágási művelet és a fűrészlap leállítása után a fény kikapcsol, jelezve, hogy új vágás indítható. Piros fény – hibajelzés, pl. eltört fűrészlap, főmotor túlterhelés, nyitott biztonsági fedél és egyéb hibák, amelyek a gép leállásához vezetnek.
Kiegészítő görgő (PV)
A vágás mögötti csúszka helyére szerelhető. Megkönnyíti az anyag előtolását hosszú munkadarabok vágásakor.
Kiegészítő satu a vágás mögött ADV
A kétoldali munkadarab rögzítés megakadályozza a munkadarab nem kívánt elmozdulását vágás közben, csökkenti a rezgéseket és kíméli a fűrészlapot.
Kapros forgácskihordó (SDA)
Biztosítja a forgács zökkenőmentes eltávolítását a gépből. Csökkenti a gép tisztításához szükséges időt, különösen, ha nagy mennyiségű forgácsot termelő tömör anyagokat sorozatban vágnak. Ideális apró, törékeny forgácsokhoz és öntöttvas forgácshoz.
Láncos forgácskihordó (SDC)
A láncos forgácskihordó acéllemez szállítószalaggal van felszerelve, amelyre a forgács esik, és keresztirányú kaparók viszik egy előkészített gyűjtőedénybe. Ez a teljes lemezszalag kiemelkedésekkel megakadályozza a forgács letapadását a szalagon. A szalag tömör lemezei viszont megakadályozzák az apró forgács átjutását a szalagon. Ez a típus alumínium forgácshoz is alkalmas.
Forgácstartály SDB
A könnyű kezelhetőség érdekében a forgácstartály kerekekkel és billenő forgácstartállyal van felszerelve.
Görgősorok és anyagmozgatás
A ARG 640 DC S.A.F. géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.
Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
