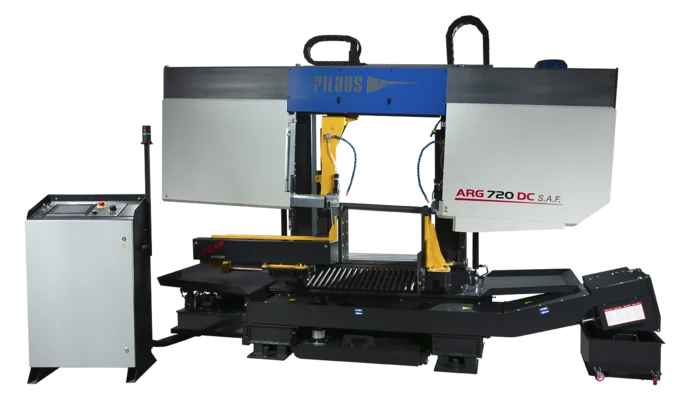

PILOUS szalagfűrészgép
ARG 720 DC S.A.F.
Nagy teljesítményű kétoszlopos félautomata szalagfűrészgép 720 mm vágási kapacitással, nehéz ipari daraboláshoz.
- Vágási kapacitás
- ⌀ 720 mm
- Fűrészszalag mérete
- 7690 x 54 x 1,6 mm
- Szögvágási tartomány
- 90°
Leírás

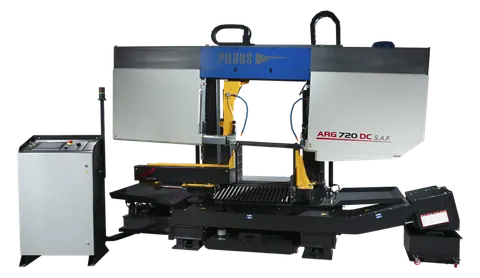

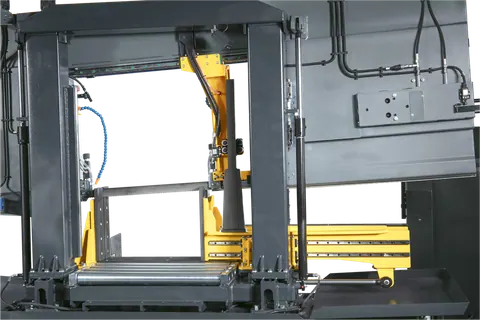

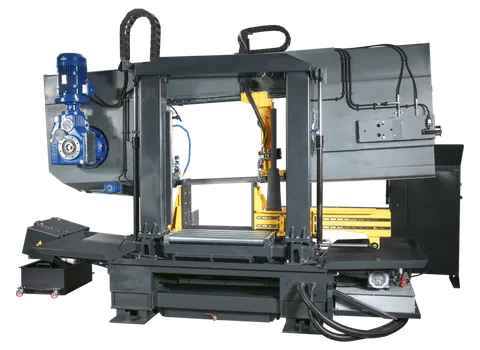

Masszív, kétoszlopos félautomata szalagfűrészgép, amelyet a legnagyobb keresztmetszetű, nehéz munkadarabok ipari darabolásához fejlesztettek, akár folyamatos üzemben is. A kivételesen szilárd fűrészkar és a lineáris vezetéken mozgó, masszív kétoszlopos megvezetés kiemelkedő merevséget és pontos vágást ad tömör anyagoknál is.

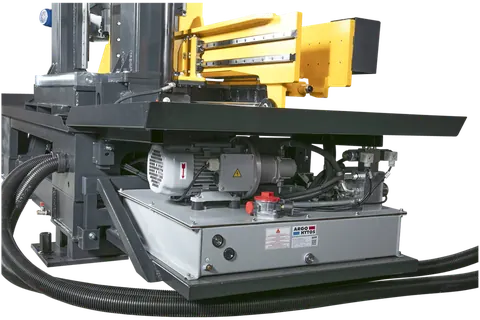

Az ipari, 54 x 1,6 mm-es fűrészszalag számos kivitelben készül, így rozsdamentes és szerszámacél vágására is alkalmas. A hidraulikus satu és a professzionális hidraulikus egység gyors, biztos befogást biztosít, a szalagsebesség pedig 15–90 m/min között fokozatmentesen szabályozható.

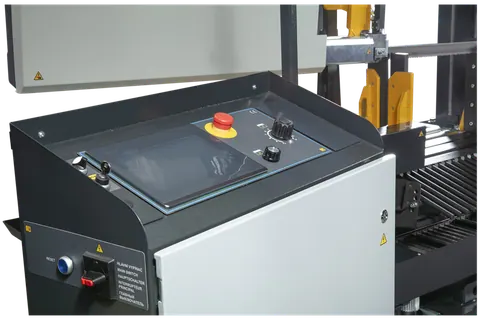

Az ergonomikus kezelőpult, a szalagfeszesség-ellenőrzés és a szalagszakadás-védelem megbízható, biztonságos üzemet garantál. A gép igény szerint görgősorokkal, anyagcsúszdával és forgácskihordó rendszerrel egészíthető ki.
Vágási kapacitás
| Profil | 90° |
|---|---|
| Kör | 720 |
| Négyzet | 680 |
| Téglalap | 800 x 620 |
Műszaki adatok
Alapfelszereltség
Frekvenciaváltó - Alapfelszereltség
Lehetővé teszi a fűrészszalag sebességének folyamatos szabályozását 15–90 m/perc között, és így az adott anyaghoz optimalizált vágási feltételek beállítását.

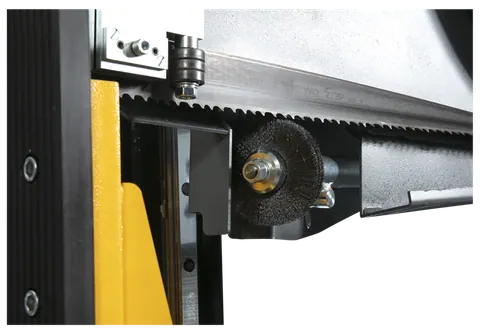

Elektromos tisztítókefe - Alapfelszereltség
Ipari motorral és csigahajtóművel működtetett acél körkefe. A fűrészszalagról származó forgácsok eltávolítására szolgál a vágás után.
Nyomásszabályozás - Alapfelszereltség
Hidraulikusan vezérelt kétoldalú automatikus fűrészszalag előtolás szabályozás a vágandó anyag ellenállásának megfelelően. Jelentősen csökkenti a vágási időt és a fűrészszalag élettartamát.
Öblítő pisztoly - Alapfelszereltség
A gép munkaterületének tisztítására.
LED világítás - Alapfelszereltség
Kiváló minőségű munkaterület világítás nagyteljesítményű LED-ek sorával, burkolattal. Felbecsülhetetlen értékű eszköz, különösen, ha a munkahelyi világítás nem elegendő.

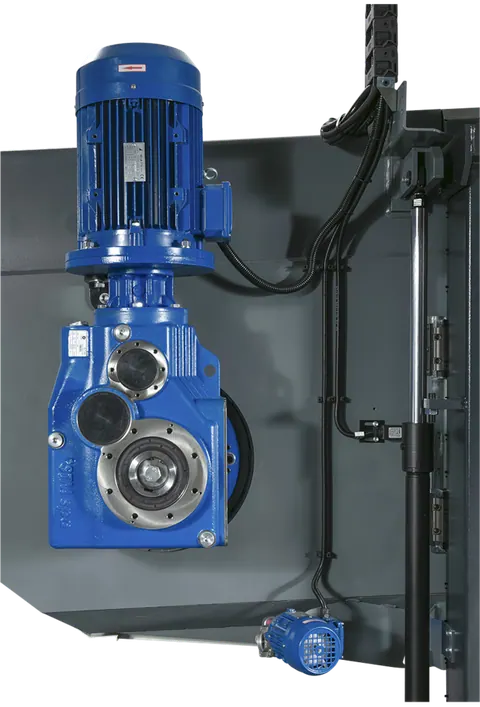

Ferdefogaskerekes hajtómű 7,5 kW-os motorral - Alapfelszereltség
A 7,5 kW-os motorral szerelt ferdefogaskerekes hajtómű növeli a vágási teljesítményt. Hatékony a nagy termelékenységű, nehezen megmunkálható fémek, pl. rozsdamentes acél vágásához.
Hidraulikus fűrészszalag-feszítés - Alapfelszereltség
Biztosítja a fűrészszalag kényelmes feszítését a központi vezérlőpulton keresztül. Az optimális fűrészszalag-feszítés elengedhetetlen az élettartam és a vágási pontosság szempontjából.
Opcionális kiegészítők
Hidraulikus leszorító HVP
Vágandó anyagkötegek rögzítésére szolgál. Megbízható befogást biztosít hidraulikusan vezérelt függőleges nyomással, a gép ciklusán belül működve.
Anyagcsúszda KL 640
Folyamatosan csatlakozik a satuhoz a vágás mögött, és lehetővé teszi a vágott darabok könnyű csúsztatását egy tartályba nagyobb sorozatok vágásakor.
Olajköd kenés MM
Olajködöt hoz létre, amelyet a vágóélre permetez. Helyettesíti a klasszikus hűtőfolyadék használatát, különösen olyan szakaszok vágásakor, amelyek során szivárgások fordulhatnak elő. Biológiai olajok használatának lehetősége.
Lézeres beállítás LS
Kiváló minőségű ipari lézer vetíti a vágási vonalat a vágandó anyagra. Egyszerűbbé, gyorsabbá és pontosabbá teszi a szükséges anyagmennyiség beállítását.
Jelzőfény M2
A jelzőfény a gép működési állapotának távoli ellenőrzésére szolgál. A kétszínű jelzőfény nagy fényerejű és minden irányból jól látható LED-lámpákkal van felszerelve, a lencsék egyedi formájának köszönhetően. Zöld fény – a gép működési módjának jelzése, a fűrészlap a vágásban van. A vágási művelet és a fűrészlap leállítása után a fény kikapcsol, jelezve, hogy új vágás indítható. Piros fény – hibajelzés, pl. eltört fűrészlap, főmotor túlterhelés, nyitott biztonsági fedél és egyéb hibák, amelyek a gép leállásához vezetnek.
Kiegészítő görgő (PV)
A vágás mögötti csúszka helyére szerelhető. Megkönnyíti az anyag előtolását hosszú munkadarabok vágásakor.
Kiegészítő satu a vágás mögött ADV
A kétoldali munkadarab rögzítés megakadályozza a munkadarab nem kívánt elmozdulását vágás közben, csökkenti a rezgéseket és kíméli a fűrészlapot.
Kapros forgácskihordó (SDA)
Biztosítja a forgács zökkenőmentes eltávolítását a gépből. Csökkenti a gép tisztításához szükséges időt, különösen, ha nagy mennyiségű forgácsot termelő tömör anyagokat sorozatban vágnak. Ideális apró, törékeny forgácsokhoz és öntöttvas forgácshoz.
Láncos forgácskihordó (SDC)
A láncos forgácskihordó acéllemez szállítószalaggal van felszerelve, amelyre a forgács esik, és keresztirányú kaparók viszik egy előkészített gyűjtőedénybe. Ez a teljes lemezszalag kiemelkedésekkel megakadályozza a forgács letapadását a szalagon. A szalag tömör lemezei viszont megakadályozzák az apró forgács átjutását a szalagon. Ez a típus alumínium forgácshoz is alkalmas.
Forgácstartály SDB
A könnyű kezelhetőség érdekében a forgácstartály kerekekkel és billenő forgácstartállyal van felszerelve.
Görgősorok és anyagmozgatás
A ARG 720 DC S.A.F. géphez az alábbi PILOUS görgősor- és anyagmozgató elrendezés ajánlott – a pontos összeállításban szívesen segítünk.

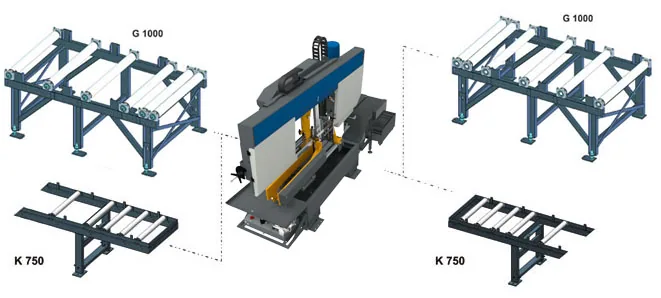

Ajánlott görgősoros elrendezés
A gyártó által ajánlott görgősoros elrendezés a géphez – a vázlat a kompatibilis PILOUS görgősor- és anyagmozgató elemeket mutatja. A pontos összeállításban szívesen segítünk.
